6.8 Mit dem Fahrzeug arbeiten

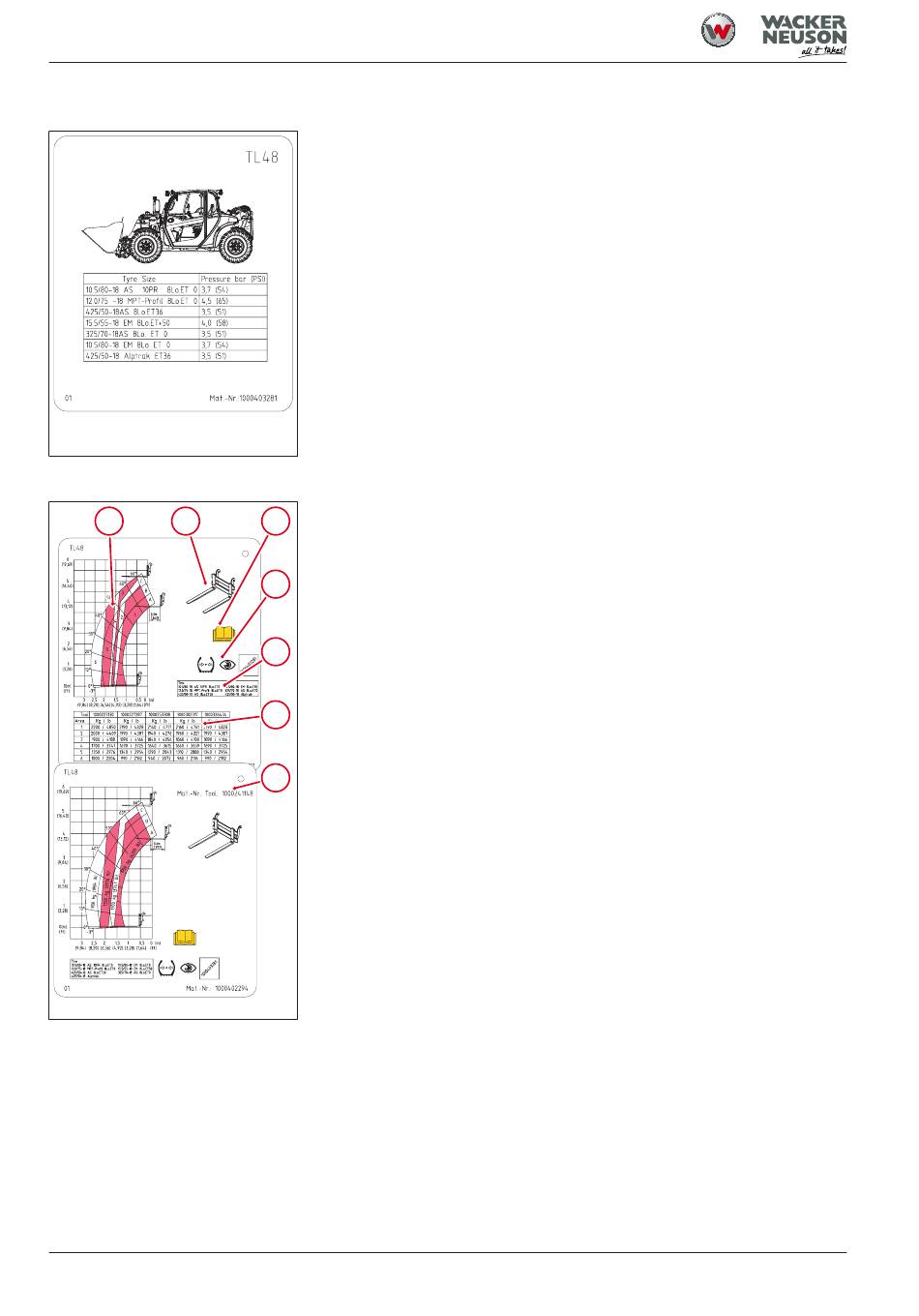

Abb. 123: Load Chart Bereifungen
und Reifendrücke
1 2
Abb. 124: Beispiele Load Charts
136
Load Chart Seite 3
Nur die auf diesem Load Chart angegebenen Bereifungen und Reifenfüll-
drücke sind für das Fahrzeug und die Lastdiagramme zugelassen. Die
Reifen müssen in gutem Zustand sein und den richtigen Reifenfülldruck
haben, um die in den Lastdiagrammen angegebenen Lastwerte sicher zu
stellen.
Load Charts Lastdiagramme
3
1 Abbildung des Lastdiagramms.
2 Abbildung des Anbauwerkzeugs, für das die angegeben Werte gül-
4
tig sind.
3 Symbol Buch:
5 Beschreibungen und Angaben in der Betriebsanleitung beachten.
4 Symbole für Reifendruck kontrollieren lt. Load Chart Seite 3.
5 Bereifungen, für die das Traglastdiagramm gültig ist.
6
6 Tabelle der Lasten, die bei den Messungen ermittelt wurden (bei
Load Charts, die für mehrere Anbauwerkzeuge gültig sind).
7 Materialnummer des Anbauwerkzeugs (bei Load Charts, die nur
7
für ein Anbauwerkzeug gültig sind).
Die zulässige Belastung des Fahrzeugs hängt davon ab, wie weit der Te-
leskoparm ausgefahren und auf welchen Winkel er angehoben ist. Das
Lastdiagramm zeigt, wie weit eine Last angehoben und ausgefahren wer-
den kann, ohne die zulässige Belastung zu überschreiten.
Das gezeigte Lastdiagramm ist nur ein Beispiel. Die hier angegebenen
Werte nicht zur Bestimmung der Belastungsgrenzen des Fahrzeugs ver-
wenden!
Für unterschiedliche Anbauwerkzeuge sind verschiedene Lastdiagramme
vorhanden. Vor dem Arbeitsbetrieb das entsprechende Lastdiagramm in
der Kabine des Fahrzeugs heraussuchen und die dort angegebenen
Werte verwenden.
