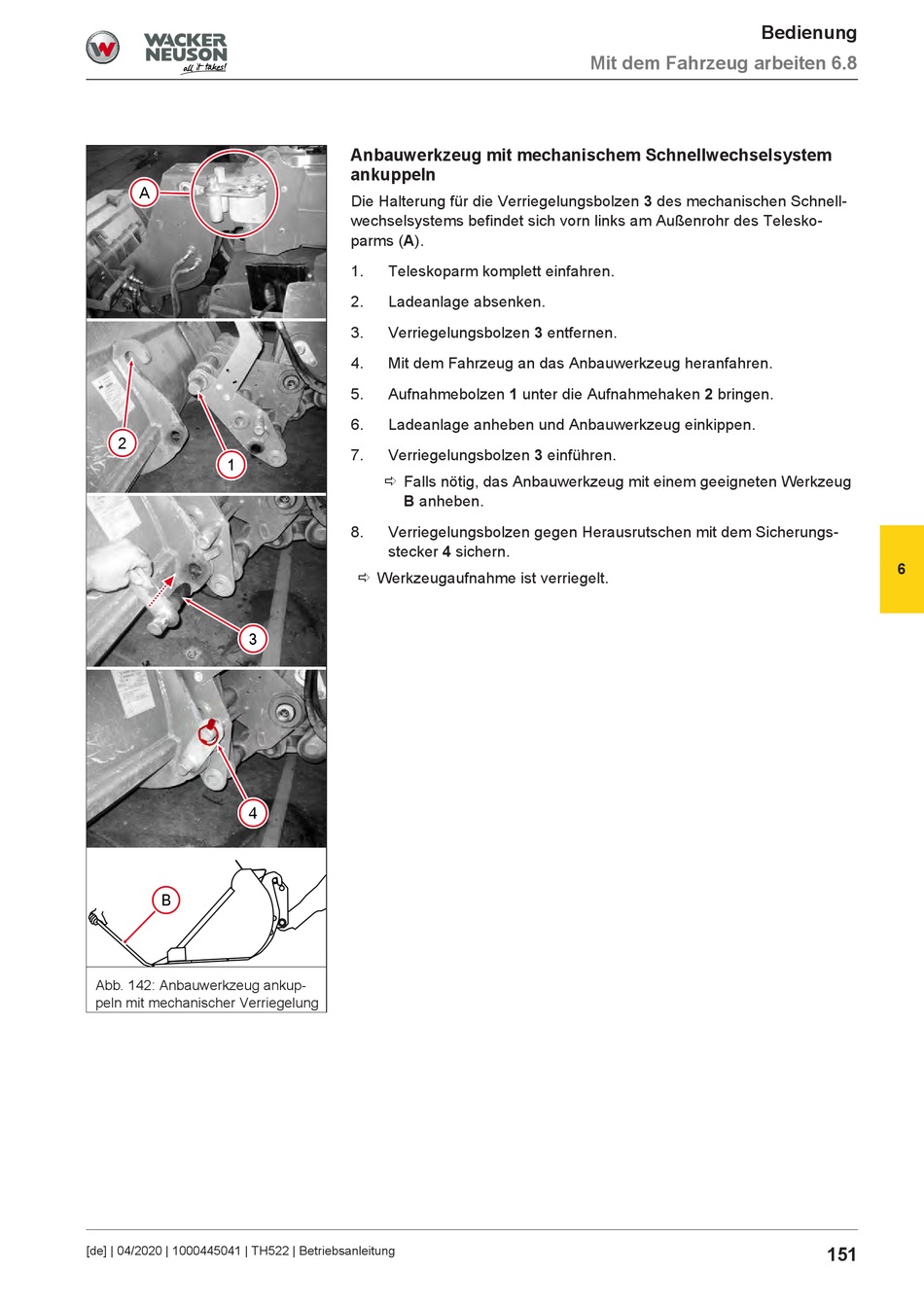

Abb. 142: Anbauwerkzeug ankup-
peln mit mechanischer Verriegelung
[de] | 04/2020 | 1000445041 | TH522 | Betriebsanleitung
Anbauwerkzeug mit mechanischem Schnellwechselsystem
ankuppeln
Die Halterung für die Verriegelungsbolzen 3 des mechanischen Schnell-
wechselsystems befindet sich vorn links am Außenrohr des Telesko-
parms (A).
1. Teleskoparm komplett einfahren.
2. Ladeanlage absenken.
3. Verriegelungsbolzen 3 entfernen.
4. Mit dem Fahrzeug an das Anbauwerkzeug heranfahren.
5. Aufnahmebolzen 1 unter die Aufnahmehaken 2 bringen.
6. Ladeanlage anheben und Anbauwerkzeug einkippen.
7. Verriegelungsbolzen 3 einführen.
ð Falls nötig, das Anbauwerkzeug mit einem geeigneten Werkzeug
B anheben.
8. Verriegelungsbolzen gegen Herausrutschen mit dem Sicherungs-
stecker 4 sichern.
ð Werkzeugaufnahme ist verriegelt.
