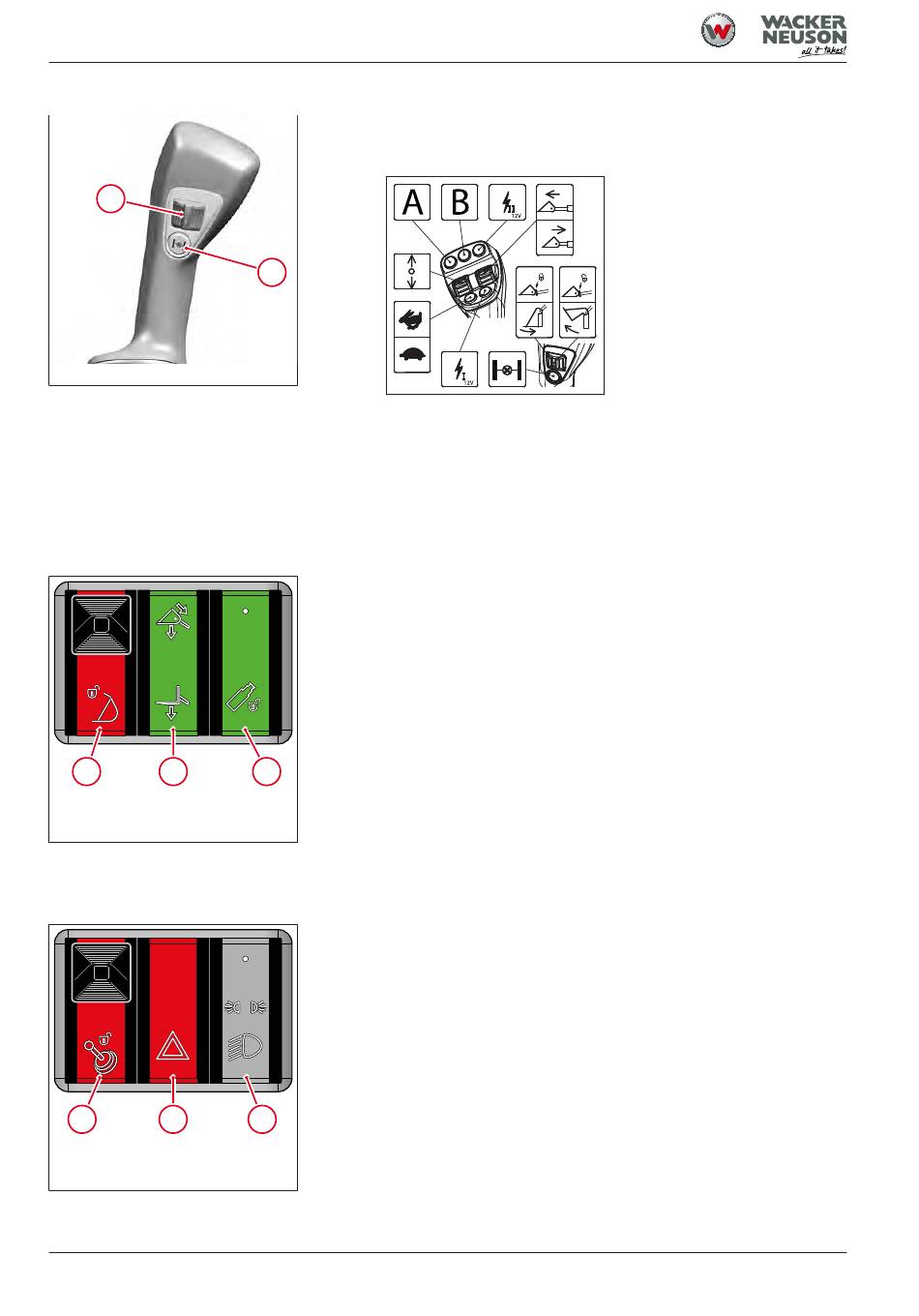

4.3 Bedienelemente am Bedienerplatz
1
Abb. 7: Schalter am Joystick unten
4.3.4 Übersicht: Schalterleiste links
1 2
Abb. 8: Schalterleiste links neben
dem Lenkrad
4.3.5 Übersicht: Schalterleiste rechts
1 2
Abb. 9: Schalterleiste rechts neben
dem Lenkrad
50
1 Schalter für Bedienung der zusätzlichen Hydraulikanschlüsse
2 Schalter für Bedienung der Differentialsperre
2
Der Aufkleber bildet die Belegung des Joysticks ab. Je nach Ausstattung
des Fahrzeugs ist die Belegung des Joysticks unterschiedlich. Entspre-
chend der Ausstattung ändert sich ebenfalls der Aufkleber für den Joy-
stick.
1 Schalter für hydraulische Verriegelung für Anbauwerkzeuge entrie-
geln
2 Schalter für Arbeitsmodi des Vertical Lift Systems (VLS)
3 Schalter für Überlastabschaltung deaktivieren
3
1 Schalter für Arretierung der Ladeanlage
2 Schalter für Warnblinkanlage
3 Schalter für Beleuchtung (für Straßenfahrt)
3
