Bedienung
6.8 Mit dem Fahrzeug arbeiten

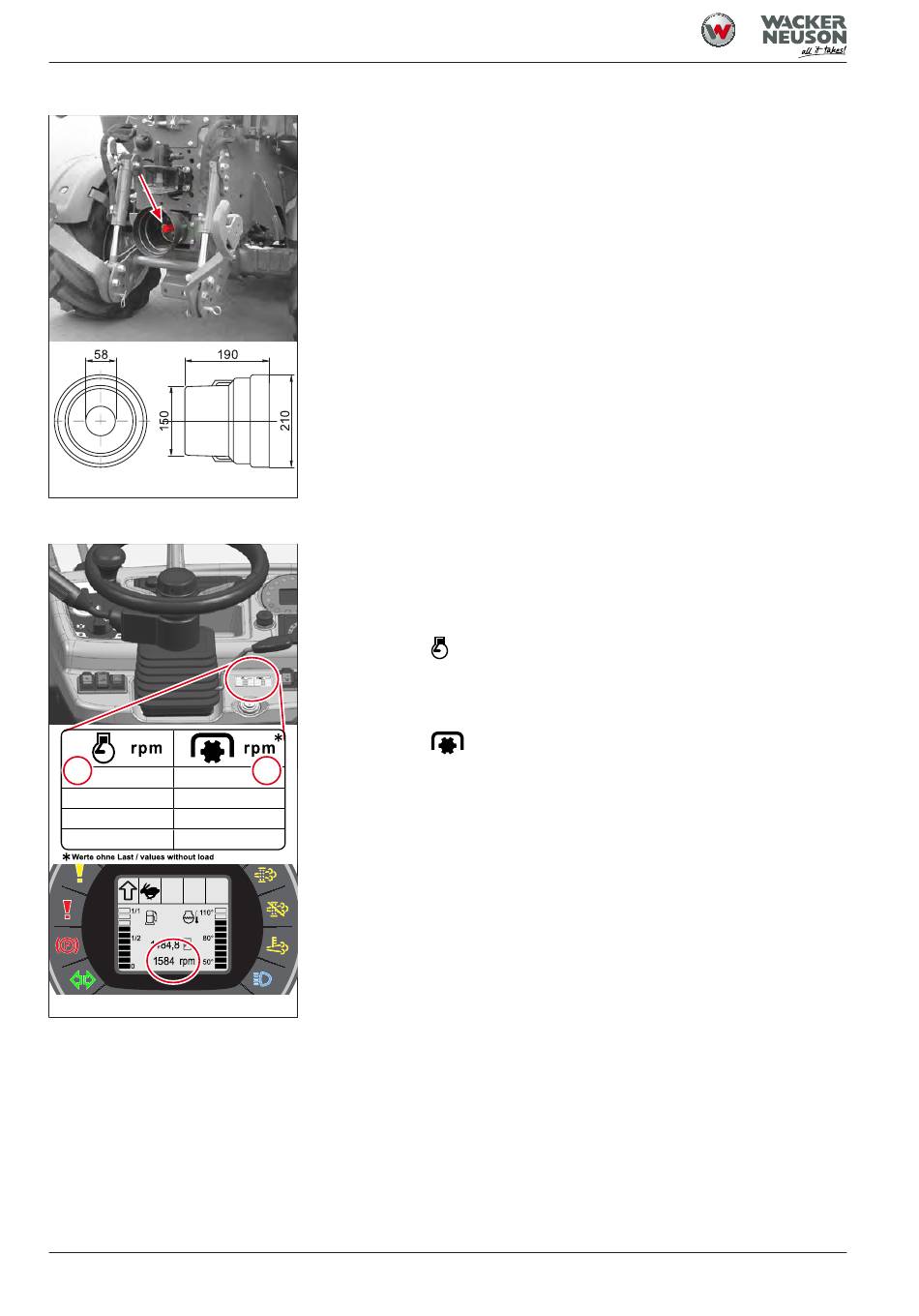

Abb. 153: Zapfwelle
1
1900 540
2200 555
2500 565
2880 585
Abb. 154: Drehzahl der Zapfwelle
162
Die Zapfwelle wird für Anhänger und Heckanbauwerkzeuge benötigt, die
über eine Gelenkwelle angetrieben werden. Die Zapfwelle dreht gegen
den Uhrzeigersinn. Nenndrehzahl der Zapfwelle ist 540 Umdrehungen
pro Minute bei einer Motordrehzahl von 1900 Umdrehungen pro Minute.
Der maximale Knickwinkel von Gelenkwellen richtet sich neben den kon-
struktiven Vorgaben auch nach der Form und Größe der Schutzeinrich-
tungen.
Die Maße des Zapfwellenschutzes sind der nebenstehenden Abbildung
zu entnehmen.
Zapfwellendrehzahl
Die Zapfwellendrehzahl ist abhängig von der Motordrehzahl und kann in
Verbindung mit der Tabelle rechts neben dem Lenkrad eingeschätzt wer-
den.
• In Spalte 1
pro Minute) abgebildet.
– Die tatsächliche Motordrehzahl wird im Anzeigeinstrument ange-
zeigt.
• In Spalte 2
wellendrehzahlen (Umdrehungen pro Minute) abgebildet.
2
Die in der Tabelle angegebenen Drehzahlen ergeben sich bei unbelaste-
ter Zapfwelle.
sind verschiedene Motordrehzahlen (Umdrehungen
sind die den Motordrehzahlen entsprechenden Zapf-
