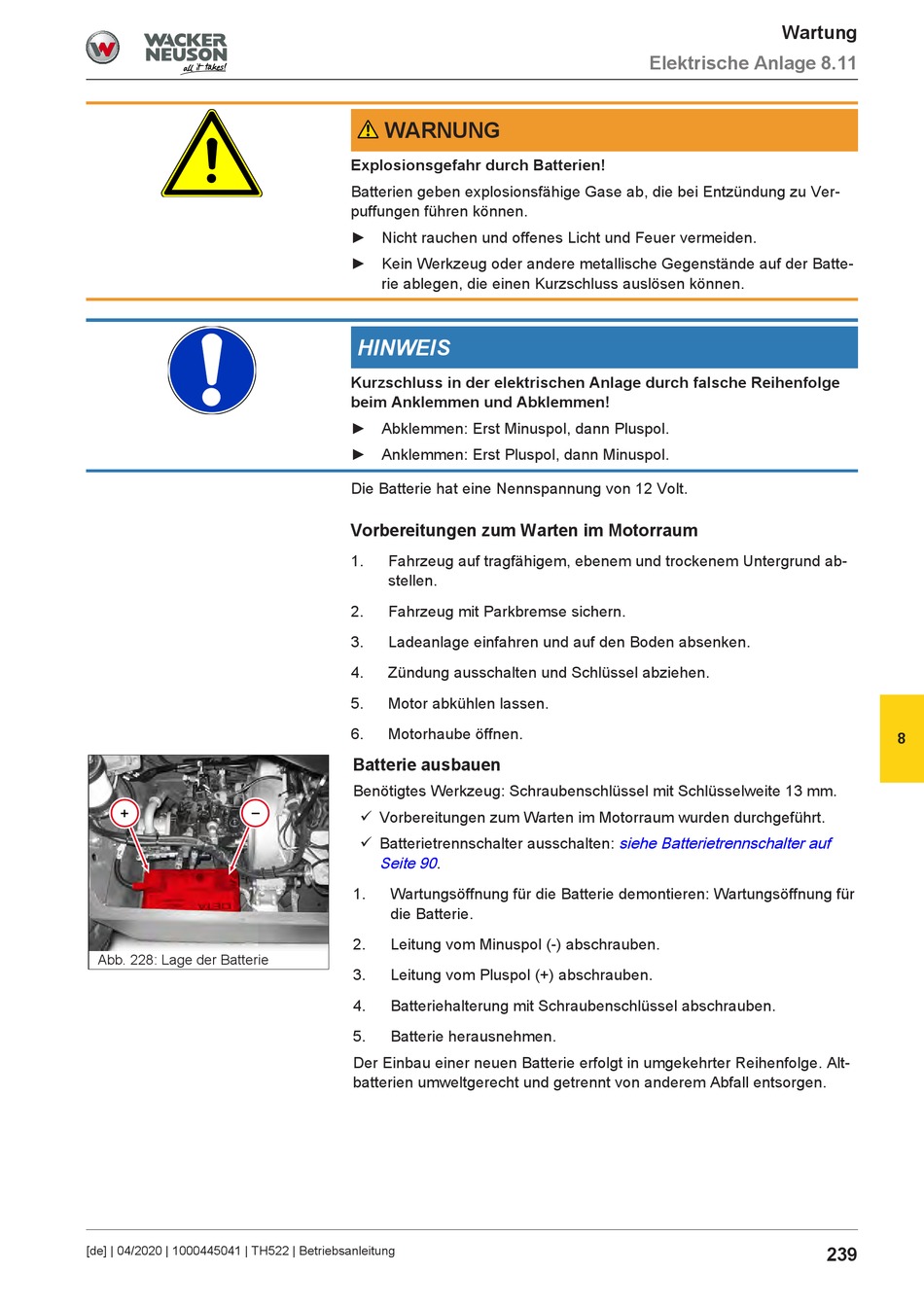

Wacker Neuson TH522 Betriebsanleitung Seite 239

–
+
Abb. 228: Lage der Batterie
[de] | 04/2020 | 1000445041 | TH522 | Betriebsanleitung
WARNUNG
Explosionsgefahr durch Batterien!
Batterien geben explosionsfähige Gase ab, die bei Entzündung zu Ver-
puffungen führen können.
► Nicht rauchen und offenes Licht und Feuer vermeiden.
► Kein Werkzeug oder andere metallische Gegenstände auf der Batte-
rie ablegen, die einen Kurzschluss auslösen können.
HINWEIS
Kurzschluss in der elektrischen Anlage durch falsche Reihenfolge
beim Anklemmen und Abklemmen!
► Abklemmen: Erst Minuspol, dann Pluspol.
► Anklemmen: Erst Pluspol, dann Minuspol.
Die Batterie hat eine Nennspannung von 12 Volt.
Vorbereitungen zum Warten im Motorraum
1. Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab-
stellen.
2. Fahrzeug mit Parkbremse sichern.
3. Ladeanlage einfahren und auf den Boden absenken.
4. Zündung ausschalten und Schlüssel abziehen.
5. Motor abkühlen lassen.
6. Motorhaube öffnen.
Batterie ausbauen
Benötigtes Werkzeug: Schraubenschlüssel mit Schlüsselweite 13 mm.
ü Vorbereitungen zum Warten im Motorraum wurden durchgeführt.
ü Batterietrennschalter ausschalten:
Seite 90
.
1. Wartungsöffnung für die Batterie demontieren: Wartungsöffnung für
die Batterie.
2. Leitung vom Minuspol (-) abschrauben.
3. Leitung vom Pluspol (+) abschrauben.
4. Batteriehalterung mit Schraubenschlüssel abschrauben.
5. Batterie herausnehmen.
Der Einbau einer neuen Batterie erfolgt in umgekehrter Reihenfolge. Alt-
batterien umweltgerecht und getrennt von anderem Abfall entsorgen.
Wartung
Elektrische Anlage 8.11
siehe Batterietrennschalter auf
