Wacker Neuson TH522 Betriebsanleitung Seite 175

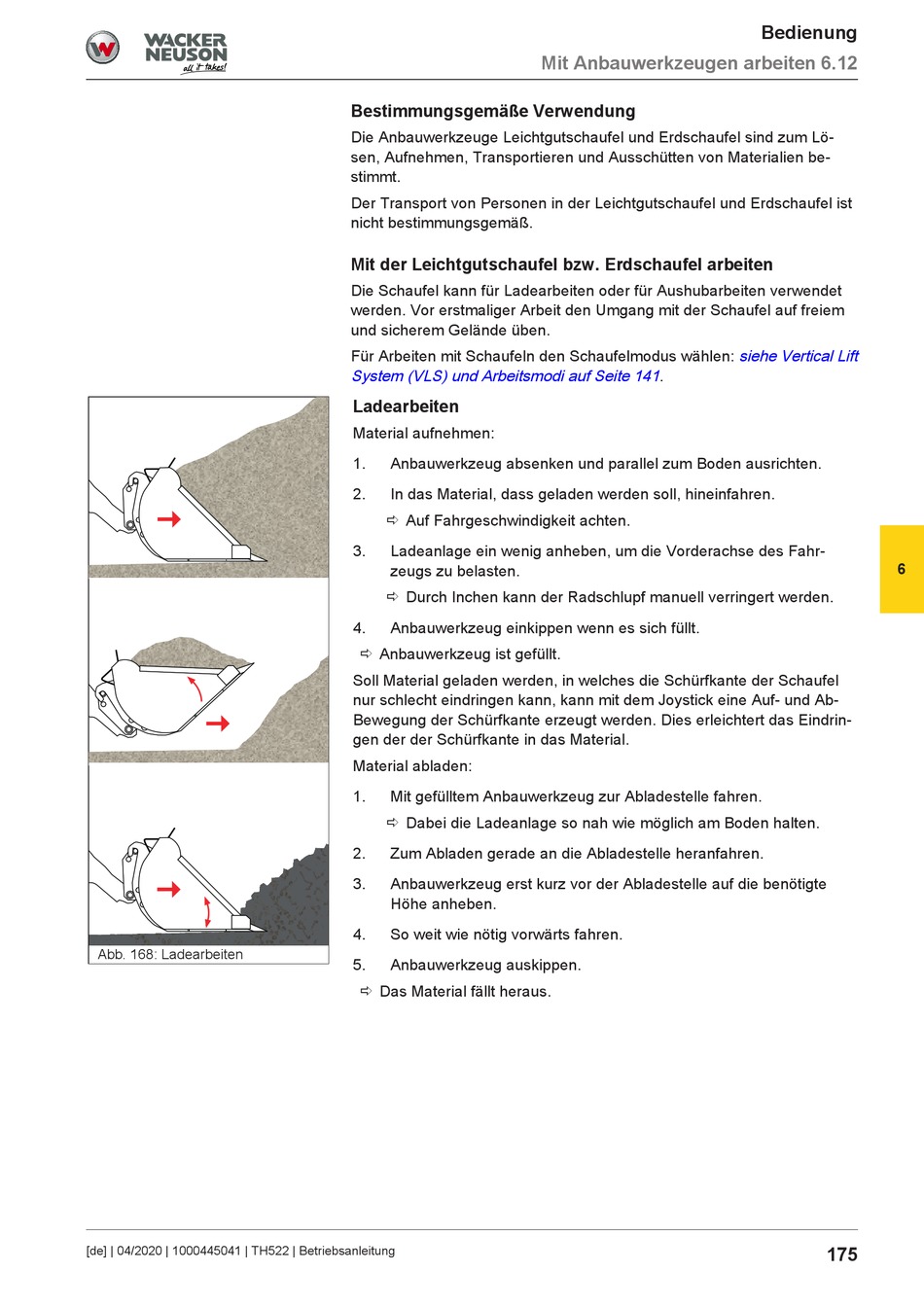

Abb. 168: Ladearbeiten
[de] | 04/2020 | 1000445041 | TH522 | Betriebsanleitung
Bestimmungsgemäße Verwendung
Die Anbauwerkzeuge Leichtgutschaufel und Erdschaufel sind zum Lö-
sen, Aufnehmen, Transportieren und Ausschütten von Materialien be-
stimmt.
Der Transport von Personen in der Leichtgutschaufel und Erdschaufel ist
nicht bestimmungsgemäß.
Mit der Leichtgutschaufel bzw. Erdschaufel arbeiten
Die Schaufel kann für Ladearbeiten oder für Aushubarbeiten verwendet
werden. Vor erstmaliger Arbeit den Umgang mit der Schaufel auf freiem
und sicherem Gelände üben.
Für Arbeiten mit Schaufeln den Schaufelmodus wählen:
System (VLS) und Arbeitsmodi auf Seite 141
Ladearbeiten
Material aufnehmen:
1. Anbauwerkzeug absenken und parallel zum Boden ausrichten.
2. In das Material, dass geladen werden soll, hineinfahren.
ð Auf Fahrgeschwindigkeit achten.
3. Ladeanlage ein wenig anheben, um die Vorderachse des Fahr-
zeugs zu belasten.
ð Durch Inchen kann der Radschlupf manuell verringert werden.
4. Anbauwerkzeug einkippen wenn es sich füllt.
ð Anbauwerkzeug ist gefüllt.
Soll Material geladen werden, in welches die Schürfkante der Schaufel
nur schlecht eindringen kann, kann mit dem Joystick eine Auf- und Ab-
Bewegung der Schürfkante erzeugt werden. Dies erleichtert das Eindrin-
gen der der Schürfkante in das Material.
Material abladen:
1. Mit gefülltem Anbauwerkzeug zur Abladestelle fahren.
ð Dabei die Ladeanlage so nah wie möglich am Boden halten.
2. Zum Abladen gerade an die Abladestelle heranfahren.
3. Anbauwerkzeug erst kurz vor der Abladestelle auf die benötigte
Höhe anheben.
4. So weit wie nötig vorwärts fahren.
5. Anbauwerkzeug auskippen.
ð Das Material fällt heraus.
Mit Anbauwerkzeugen arbeiten 6.12
.
Bedienung
siehe Vertical Lift
6
175
