Wacker Neuson TH522 Betriebsanleitung Seite 275

F056 F046
F055 F045
F054 F044
F053 F043
F052 F042
F051 F041
F050 F040
F049 F039
F048 F038
F047 F037
1

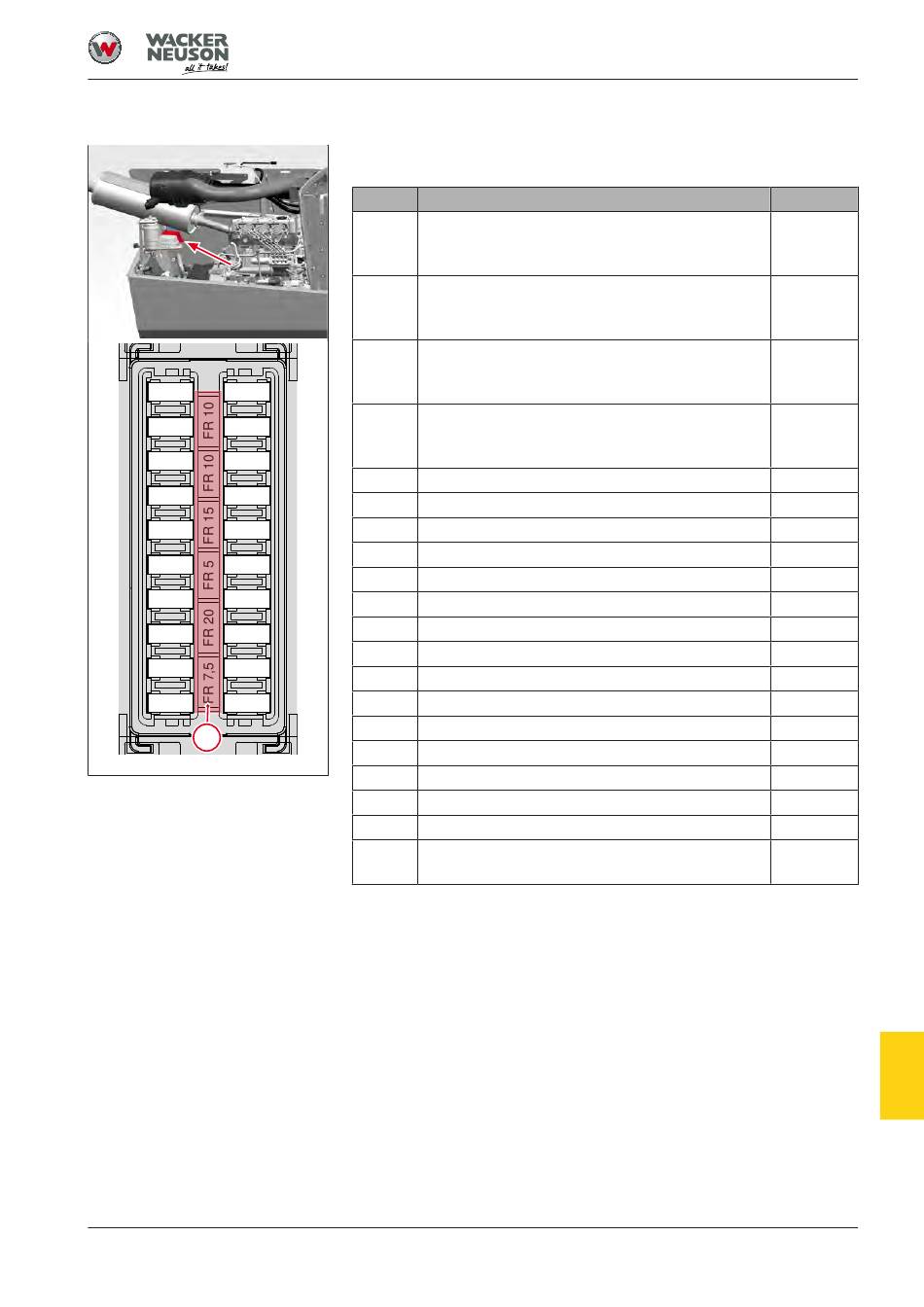

Abb. 249: Sicherungskasten 4
[de] | 04/2020 | 1000445041 | TH522 | Betriebsanleitung
Sicherungen unter der Motorhaube hinten
Pos. Abgesicherte Funktion
F037 Elektronik für: High Flow, Hydraulikanschlüsse am
Heck, Ladeschwingendämpfung, Zapfwelle, Senk-
bremsumgehung
F038 Elektronik für: High Flow, Hydraulikanschlüsse am
Heck, Ladeschwingendämpfung, Zapfwelle, Senk-
bremsumgehung
F039 Elektronik für: High Flow, Hydraulikanschlüsse am
Heck, Ladeschwingendämpfung, Zapfwelle, Senk-
bremsumgehung
F040 Elektronik für: High Flow, Hydraulikanschlüsse am
Heck, Ladeschwingendämpfung, Zapfwelle, Senk-
bremsumgehung
F041 Frei
F042 Frei
F043 Frei
F044 Frei
F045 Elektronik für Dreipunktaufnahme am Heck
F046 Dreipunktaufnahme am Heck
F047 Dreipunktaufnahme am Heck
F048 Dreipunktaufnahme am Heck
F049 Hauptrelais Kl. 15
F050 Elektronik Kl. 15
F051 Relais für Dreipunktaufnahme am Heck
F052 Druckentlastung 3. Steuerkreis / High Flow
F053 Frei
F054 Frei
F055 Frei
F056 Motor 404J: Diode DPF
(V001)
1 Reserve Sicherungen
Technische Daten
Elektrische Anlage 12.4
Ampere
3
10
10
10
3
10
10
10
3
10
10
10
20
3
7,5
7,5
12
