max. 100kg
max. 220lbs.

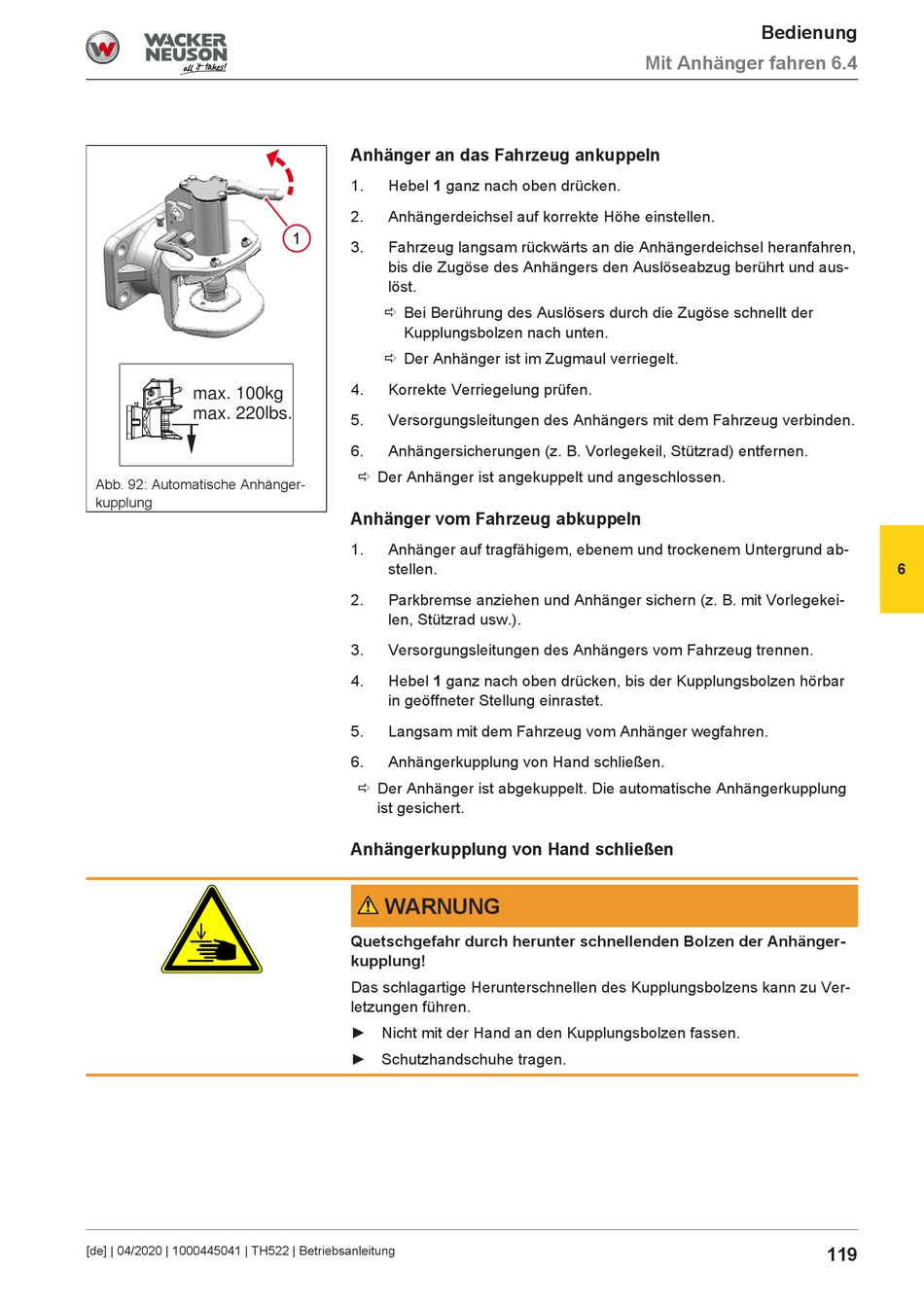

Abb. 92: Automatische Anhänger-
kupplung
[de] | 04/2020 | 1000445041 | TH522 | Betriebsanleitung
Anhänger an das Fahrzeug ankuppeln
1. Hebel 1 ganz nach oben drücken.
2. Anhängerdeichsel auf korrekte Höhe einstellen.
1
3. Fahrzeug langsam rückwärts an die Anhängerdeichsel heranfahren,
bis die Zugöse des Anhängers den Auslöseabzug berührt und aus-
löst.
ð Bei Berührung des Auslösers durch die Zugöse schnellt der
Kupplungsbolzen nach unten.
ð Der Anhänger ist im Zugmaul verriegelt.
4. Korrekte Verriegelung prüfen.
5. Versorgungsleitungen des Anhängers mit dem Fahrzeug verbinden.
6. Anhängersicherungen (z. B. Vorlegekeil, Stützrad) entfernen.
ð Der Anhänger ist angekuppelt und angeschlossen.
Anhänger vom Fahrzeug abkuppeln
1. Anhänger auf tragfähigem, ebenem und trockenem Untergrund ab-
stellen.
2. Parkbremse anziehen und Anhänger sichern (z. B. mit Vorlegekei-
len, Stützrad usw.).
3. Versorgungsleitungen des Anhängers vom Fahrzeug trennen.
4. Hebel 1 ganz nach oben drücken, bis der Kupplungsbolzen hörbar
in geöffneter Stellung einrastet.
5. Langsam mit dem Fahrzeug vom Anhänger wegfahren.
6. Anhängerkupplung von Hand schließen.
ð Der Anhänger ist abgekuppelt. Die automatische Anhängerkupplung
ist gesichert.
Anhängerkupplung von Hand schließen
WARNUNG
Quetschgefahr durch herunter schnellenden Bolzen der Anhänger-
kupplung!
Das schlagartige Herunterschnellen des Kupplungsbolzens kann zu Ver-
letzungen führen.
► Nicht mit der Hand an den Kupplungsbolzen fassen.
► Schutzhandschuhe tragen.
Bedienung
Mit Anhänger fahren 6.4
