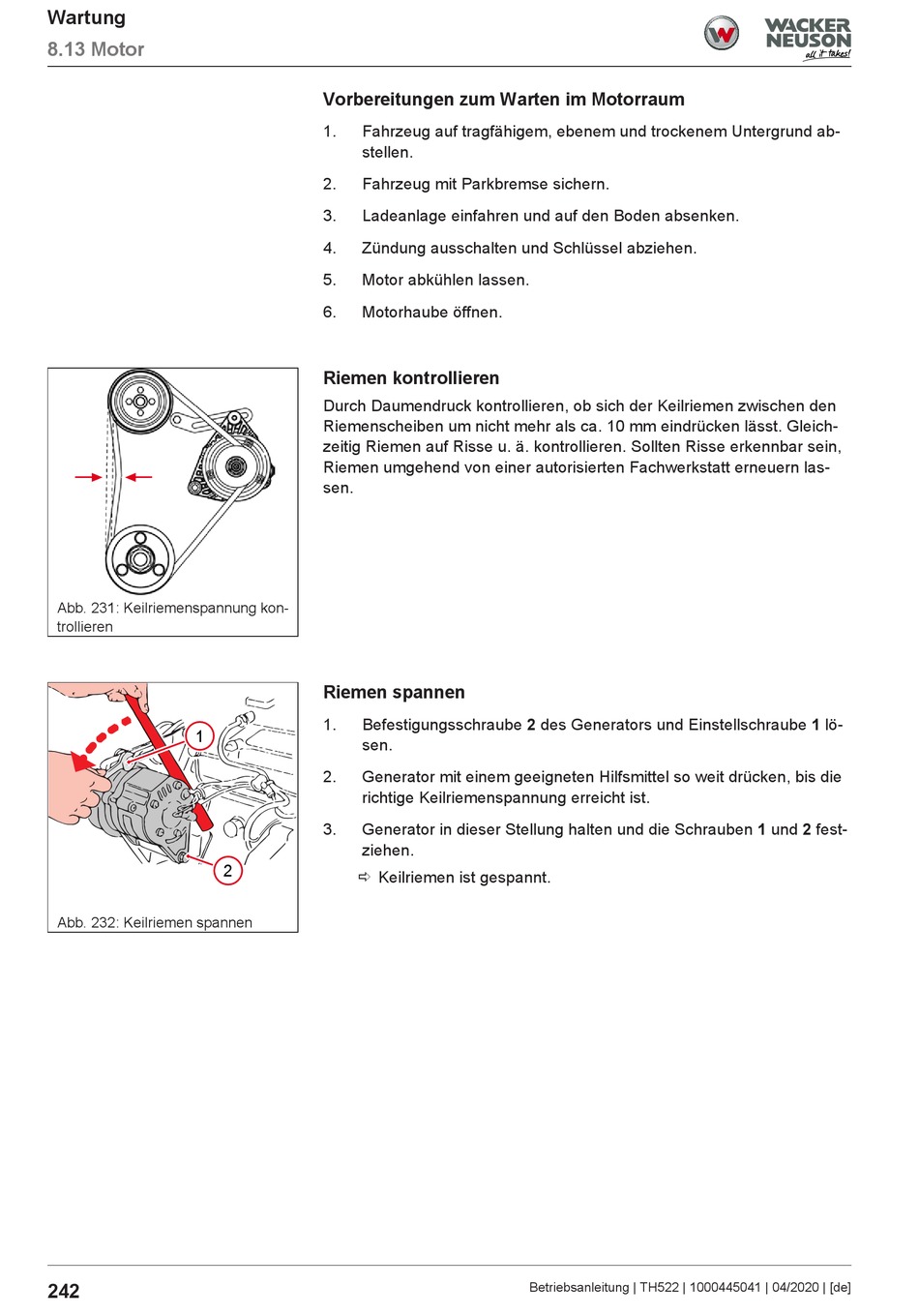

Wartung
8.13 Motor
Abb. 231: Keilriemenspannung kon-
trollieren
1
Abb. 232: Keilriemen spannen
242
Vorbereitungen zum Warten im Motorraum
1. Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab-
stellen.
2. Fahrzeug mit Parkbremse sichern.
3. Ladeanlage einfahren und auf den Boden absenken.
4. Zündung ausschalten und Schlüssel abziehen.
5. Motor abkühlen lassen.
6. Motorhaube öffnen.

Riemen kontrollieren

Durch Daumendruck kontrollieren, ob sich der Keilriemen zwischen den
Riemenscheiben um nicht mehr als ca. 10 mm eindrücken lässt. Gleich-
zeitig Riemen auf Risse u. ä. kontrollieren. Sollten Risse erkennbar sein,
Riemen umgehend von einer autorisierten Fachwerkstatt erneuern las-
sen.

Riemen spannen

1. Befestigungsschraube 2 des Generators und Einstellschraube 1 lö-
sen.
2. Generator mit einem geeigneten Hilfsmittel so weit drücken, bis die
richtige Keilriemenspannung erreicht ist.
3. Generator in dieser Stellung halten und die Schrauben 1 und 2 fest-
ziehen.
2
ð Keilriemen ist gespannt.
