Bedienung
6.8 Mit dem Fahrzeug arbeiten
6.8.2

Ladeanlage mit Joystick bedienen

I
IV
II

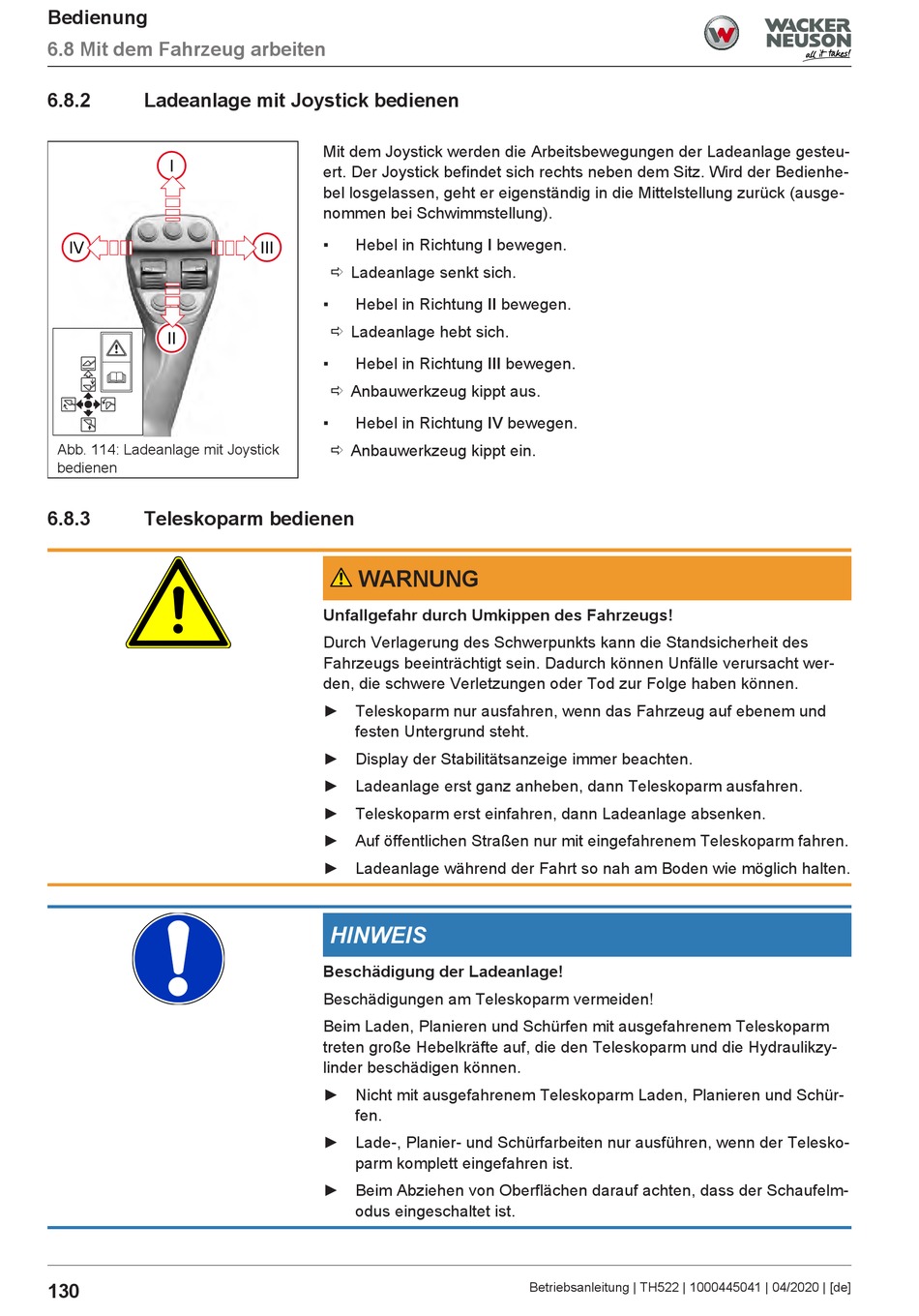

Abb. 114: Ladeanlage mit Joystick
bedienen
6.8.3 Teleskoparm bedienen
130
Mit dem Joystick werden die Arbeitsbewegungen der Ladeanlage gesteu-
ert. Der Joystick befindet sich rechts neben dem Sitz. Wird der Bedienhe-
bel losgelassen, geht er eigenständig in die Mittelstellung zurück (ausge-
nommen bei Schwimmstellung).
▪ Hebel in Richtung I bewegen.
III
ð Ladeanlage senkt sich.
▪ Hebel in Richtung II bewegen.
ð Ladeanlage hebt sich.
▪ Hebel in Richtung III bewegen.
ð Anbauwerkzeug kippt aus.
▪ Hebel in Richtung IV bewegen.
ð Anbauwerkzeug kippt ein.
WARNUNG
Unfallgefahr durch Umkippen des Fahrzeugs!
Durch Verlagerung des Schwerpunkts kann die Standsicherheit des
Fahrzeugs beeinträchtigt sein. Dadurch können Unfälle verursacht wer-
den, die schwere Verletzungen oder Tod zur Folge haben können.
► Teleskoparm nur ausfahren, wenn das Fahrzeug auf ebenem und
festen Untergrund steht.
► Display der Stabilitätsanzeige immer beachten.
► Ladeanlage erst ganz anheben, dann Teleskoparm ausfahren.
► Teleskoparm erst einfahren, dann Ladeanlage absenken.
► Auf öffentlichen Straßen nur mit eingefahrenem Teleskoparm fahren.
► Ladeanlage während der Fahrt so nah am Boden wie möglich halten.
HINWEIS
Beschädigung der Ladeanlage!
Beschädigungen am Teleskoparm vermeiden!
Beim Laden, Planieren und Schürfen mit ausgefahrenem Teleskoparm
treten große Hebelkräfte auf, die den Teleskoparm und die Hydraulikzy-
linder beschädigen können.
► Nicht mit ausgefahrenem Teleskoparm Laden, Planieren und Schür-
fen.
► Lade-, Planier- und Schürfarbeiten nur ausführen, wenn der Telesko-
parm komplett eingefahren ist.
► Beim Abziehen von Oberflächen darauf achten, dass der Schaufelm-
odus eingeschaltet ist.
