Übersicht: Joystick - Wacker Neuson TH522 Betriebsanleitung

1 Radio
2 Display
3 12 V-Steckdose
4 Stabilitätsanzeige
5 Schalterleisten in der Seitenkonsole
6 Schalterleiste in der Armatur rechts
7 Verstellhebel Lenksäule
8 Bedienhebel Lenkart
9 Gaspedal
10 Bedienrad für Hand-Inchung
11 Bedienhebel Ladeanlage/Joystick
12 Bedienhebel Handgas
13 Bedienhebel Dreipunktaufnahme
14 Schalterleiste im Kabinendach
15 Armstütze
16 Schalterleiste hinter der Armstütze
17 Platz für Verbandkasten
18 Getränkehalter
19 Platz für Feuerlöscher
20 Sitz
21 Lenkrad
22 Brems-Inchpedal
23 Lenkstockschalter
24 Schalterleiste in der Armatur links
25 Bedienung Heizung/Klimaanlage
26 Bedienhebel für Parkbremse

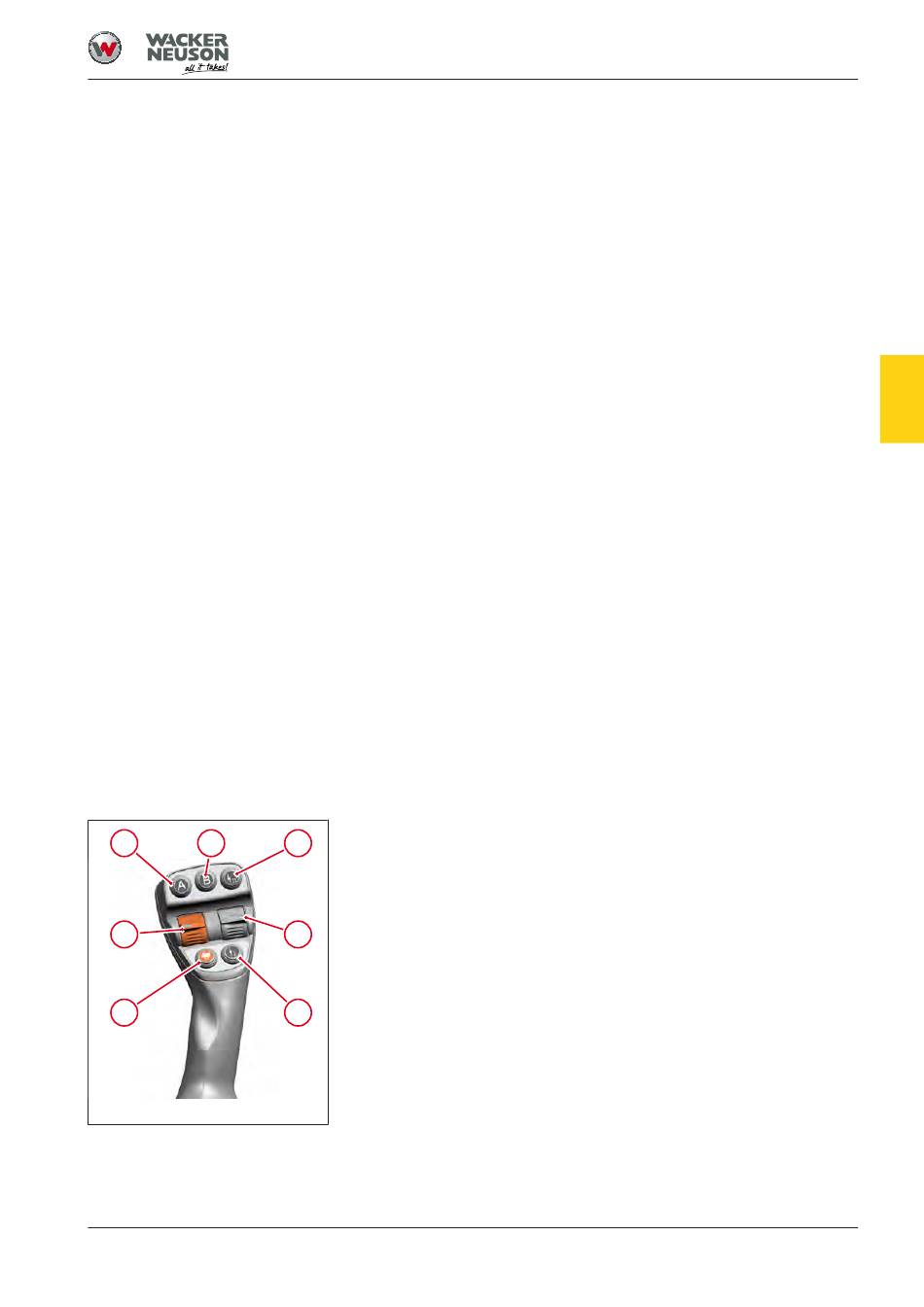

4.3.3 Übersicht: Joystick
1 2
7
6
Abb. 6: Schalter am Joystick oben
[de] | 04/2020 | 1000445041 | TH522 | Betriebsanleitung
1 Schalter für Funktion A
3
2 Schalter für Funktion B
3 Schalter für Elektroanschluss 2 vorne
4 Schalter für Einfahren/Ausfahren des Teleskoparms
5 Schalter für Elektroanschluss 1 vorne
4
6 Schalter für Schnellgang/Kriechgang
7 Schalter für die Fahrtrichtung vorwärts/rückwärts
5
Fahrzeugbeschreibung
Bedienelemente am Bedienerplatz 4.3
4
49
