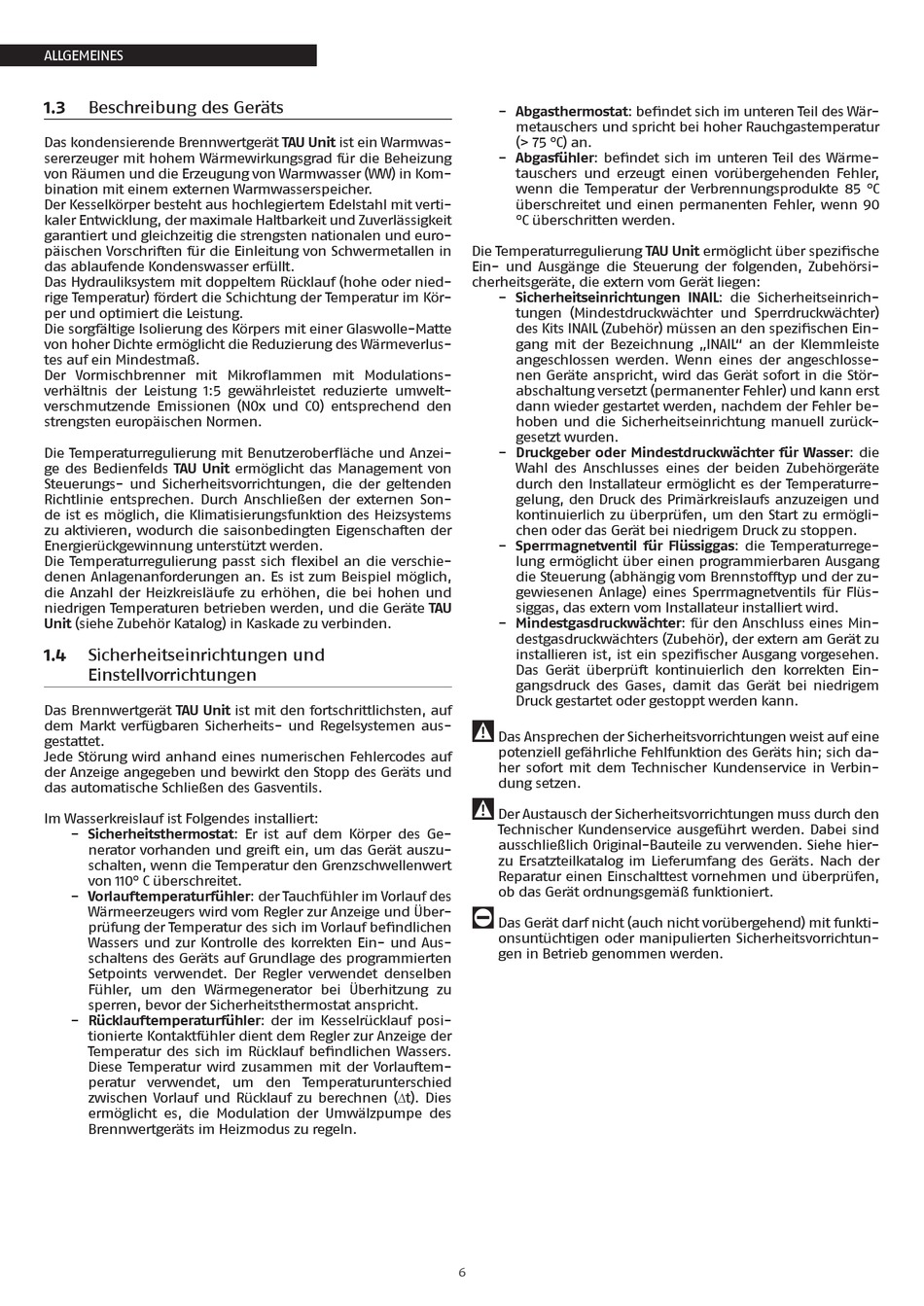

ALLGEMEINES
1.3
Beschreibung des Geräts
Das kondensierende Brennwertgerät TAU Unit ist ein Warmwas-
sererzeuger mit hohem Wärmewirkungsgrad für die Beheizung
von Räumen und die Erzeugung von Warmwasser (WW) in Kom-
bination mit einem externen Warmwasserspeicher.
Der Kesselkörper besteht aus hochlegiertem Edelstahl mit verti-
kaler Entwicklung, der maximale Haltbarkeit und Zuverlässigkeit
garantiert und gleichzeitig die strengsten nationalen und euro-
päischen Vorschriften für die Einleitung von Schwermetallen in
das ablaufende Kondenswasser erfüllt.
Das Hydrauliksystem mit doppeltem Rücklauf (hohe oder nied-
rige Temperatur) fördert die Schichtung der Temperatur im Kör-
per und optimiert die Leistung.
Die sorgfältige Isolierung des Körpers mit einer Glaswolle-Matte
von hoher Dichte ermöglicht die Reduzierung des Wärmeverlus-
tes auf ein Mindestmaß.
Der Vormischbrenner mit Mikroflammen mit Modulations-
verhältnis der Leistung 1:5 gewährleistet reduzierte umwelt-
verschmutzende Emissionen (NOx und CO) entsprechend den
strengsten europäischen Normen.
Die Temperaturregulierung mit Benutzeroberfläche und Anzei-
ge des Bedienfelds TAU Unit ermöglicht das Management von
Steuerungs- und Sicherheitsvorrichtungen, die der geltenden
Richtlinie entsprechen. Durch Anschließen der externen Son-
de ist es möglich, die Klimatisierungsfunktion des Heizsystems
zu aktivieren, wodurch die saisonbedingten Eigenschaften der
Energierückgewinnung unterstützt werden.
Die Temperaturregulierung passt sich flexibel an die verschie-
denen Anlagenanforderungen an. Es ist zum Beispiel möglich,
die Anzahl der Heizkreisläufe zu erhöhen, die bei hohen und
niedrigen Temperaturen betrieben werden, und die Geräte TAU
Unit (siehe Zubehör Katalog) in Kaskade zu verbinden.
1.4
Sicherheitseinrichtungen und
Einstellvorrichtungen
Das Brennwertgerät TAU Unit ist mit den fortschrittlichsten, auf
dem Markt verfügbaren Sicherheits- und Regelsystemen aus-
gestattet.
Jede Störung wird anhand eines numerischen Fehlercodes auf
der Anzeige angegeben und bewirkt den Stopp des Geräts und
das automatische Schließen des Gasventils.
Im Wasserkreislauf ist Folgendes installiert:
− Sicherheitsthermostat: Er ist auf dem Körper des Ge-
nerator vorhanden und greift ein, um das Gerät auszu-
schalten, wenn die Temperatur den Grenzschwellenwert
von 110° C überschreitet.
− Vorlauftemperaturfühler: der Tauchfühler im Vorlauf des
Wärmeerzeugers wird vom Regler zur Anzeige und Über-
prüfung der Temperatur des sich im Vorlauf befindlichen
Wassers und zur Kontrolle des korrekten Ein- und Aus-
schaltens des Geräts auf Grundlage des programmierten
Setpoints verwendet. Der Regler verwendet denselben
Fühler, um den Wärmegenerator bei Überhitzung zu
sperren, bevor der Sicherheitsthermostat anspricht.
− Rücklauftemperaturfühler: der im Kesselrücklauf posi-
tionierte Kontaktfühler dient dem Regler zur Anzeige der
Temperatur des sich im Rücklauf befindlichen Wassers.
Diese Temperatur wird zusammen mit der Vorlauftem-
peratur verwendet, um den Temperaturunterschied
zwischen Vorlauf und Rücklauf zu berechnen (∆t). Dies
ermöglicht es, die Modulation der Umwälzpumpe des
Brennwertgeräts im Heizmodus zu regeln.
− Abgasthermostat: befindet sich im unteren Teil des Wär-
metauschers und spricht bei hoher Rauchgastemperatur
(> 75 °C) an.
− Abgasfühler: befindet sich im unteren Teil des Wärme-
tauschers und erzeugt einen vorübergehenden Fehler,
wenn die Temperatur der Verbrennungsprodukte 85 °C
überschreitet und einen permanenten Fehler, wenn 90
°C überschritten werden.
Die Temperaturregulierung TAU Unit ermöglicht über spezifische
Ein- und Ausgänge die Steuerung der folgenden, Zubehörsi-
cherheitsgeräte, die extern vom Gerät liegen:
− Sicherheitseinrichtungen INAIL: die Sicherheitseinrich-
tungen (Mindestdruckwächter und Sperrdruckwächter)
des Kits INAIL (Zubehör) müssen an den spezifischen Ein-
gang mit der Bezeichnung „INAIL" an der Klemmleiste
angeschlossen werden. Wenn eines der angeschlosse-
nen Geräte anspricht, wird das Gerät sofort in die Stör-
abschaltung versetzt (permanenter Fehler) und kann erst
dann wieder gestartet werden, nachdem der Fehler be-
hoben und die Sicherheitseinrichtung manuell zurück-
gesetzt wurden.
− Druckgeber oder Mindestdruckwächter für Wasser: die
Wahl des Anschlusses eines der beiden Zubehörgeräte
durch den Installateur ermöglicht es der Temperaturre-
gelung, den Druck des Primärkreislaufs anzuzeigen und
kontinuierlich zu überprüfen, um den Start zu ermögli-
chen oder das Gerät bei niedrigem Druck zu stoppen.
− Sperrmagnetventil für Flüssiggas: die Temperaturrege-
lung ermöglicht über einen programmierbaren Ausgang
die Steuerung (abhängig vom Brennstofftyp und der zu-
gewiesenen Anlage) eines Sperrmagnetventils für Flüs-
siggas, das extern vom Installateur installiert wird.
− Mindestgasdruckwächter: für den Anschluss eines Min-
destgasdruckwächters (Zubehör), der extern am Gerät zu
installieren ist, ist ein spezifischer Ausgang vorgesehen.
Das Gerät überprüft kontinuierlich den korrekten Ein-
gangsdruck des Gases, damit das Gerät bei niedrigem
Druck gestartet oder gestoppt werden kann.
9
Das Ansprechen der Sicherheitsvorrichtungen weist auf eine
potenziell gefährliche Fehlfunktion des Geräts hin; sich da-
her sofort mit dem Technischer Kundenservice in Verbin-
dung setzen.
9
Der Austausch der Sicherheitsvorrichtungen muss durch den
Technischer Kundenservice ausgeführt werden. Dabei sind
ausschließlich Original-Bauteile zu verwenden. Siehe hier-
zu Ersatzteilkatalog im Lieferumfang des Geräts. Nach der
Reparatur einen Einschalttest vornehmen und überprüfen,
ob das Gerät ordnungsgemäß funktioniert.
0
Das Gerät darf nicht (auch nicht vorübergehend) mit funkti-
onsuntüchtigen oder manipulierten Sicherheitsvorrichtun-
gen in Betrieb genommen werden.
6
