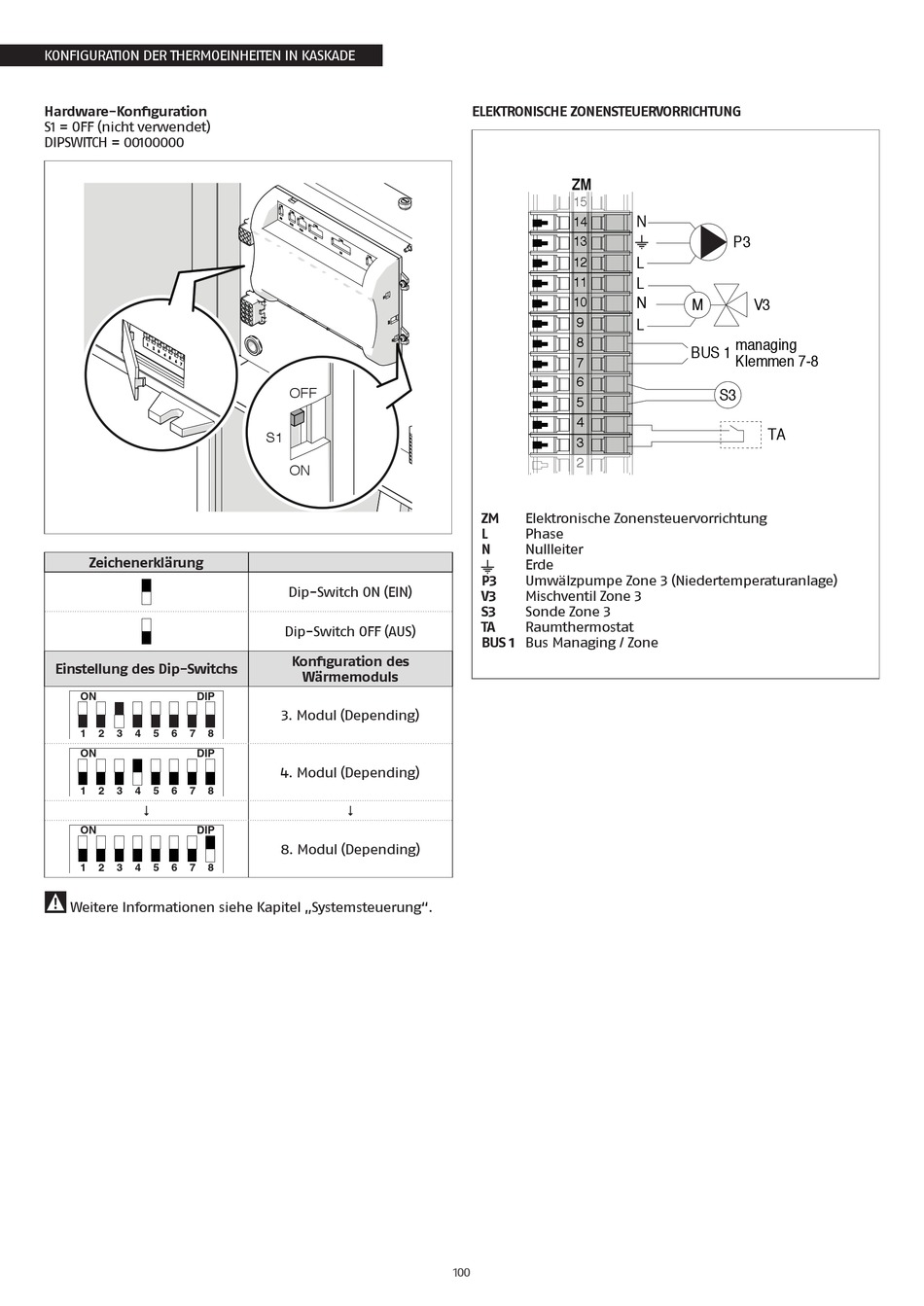

KONFIGURATION DER THERMOEINHEITEN IN KASKADE
Hardware-Konfiguration
S1 = OFF (nicht verwendet)
DIPSWITCH = 00100000
Zeichenerklärung
Einstellung des Dip-Switchs
ON
DIP
1
2
3
4
5
6
7
8
ON
DIP
1
2
3
4
5
6
7
8
$
ON
DIP
1
2
3
4
5
6
7
8
9
Weitere Informationen siehe Kapitel „Systemsteuerung".
OFF
S1
ON
Dip-Switch ON (EIN)
Dip-Switch OFF (AUS)
Konfiguration des
Wärmemoduls
3. Modul (Depending)
4. Modul (Depending)
$
8. Modul (Depending)
ELEKTRONISCHE ZONENSTEUERVORRICHTUNG
ZM
15
14
13
12
11
10
9
8
7
6
5
4
3
2
ZM
Elektronische Zonensteuervorrichtung
L
Phase
N
Nullleiter
Erde
P3
Umwälzpumpe Zone 3 (Niedertemperaturanlage)
V3
Mischventil Zone 3
S3
Sonde Zone 3
TA
Raumthermostat
BUS 1 Bus Managing / Zone
100
N
P3
L
L
N
M
V3
L
managing
BUS 1
Klemmen 7-8
S3
TA
