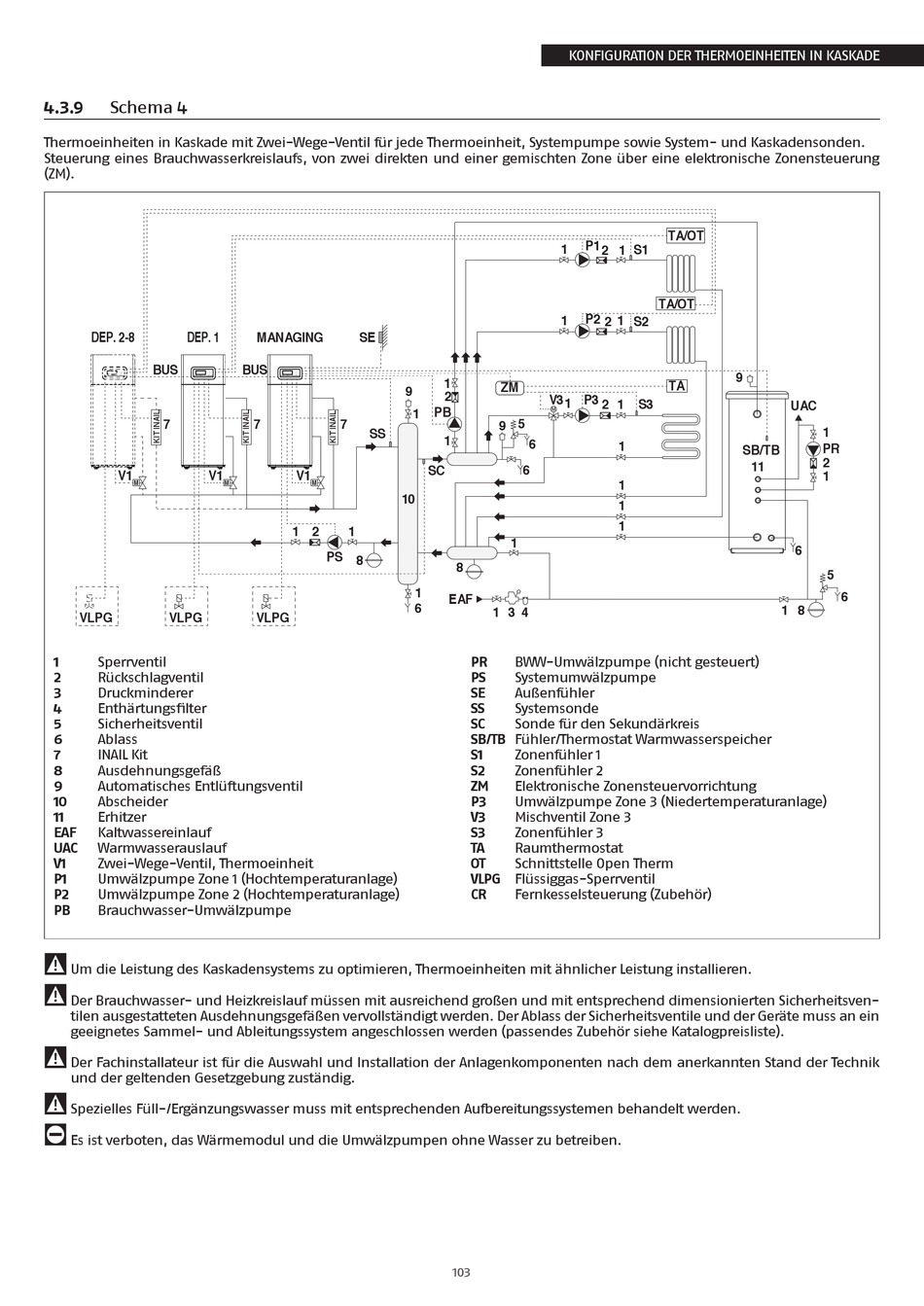

4.3.9
Schema 4
Thermoeinheiten in Kaskade mit Zwei-Wege-Ventil für jede Thermoeinheit, Systempumpe sowie System- und Kaskadensonden.
Steuerung eines Brauchwasserkreislaufs, von zwei direkten und einer gemischten Zone über eine elektronische Zonensteuerung
(ZM).
DEP. 2-8
DEP. 1
BUS
7
V1
V1
M
VLPG
VLPG
1
Sperrventil
2
Rückschlagventil
3
Druckminderer
4
Enthärtungsfilter
5
Sicherheitsventil
6
Ablass
7
INAIL Kit
8
Ausdehnungsgefäß
9
Automatisches Entlüftungsventil
10
Abscheider
11
Erhitzer
EAF
Kaltwassereinlauf
UAC
Warmwasserauslauf
V1
Zwei-Wege-Ventil, Thermoeinheit
P1
Umwälzpumpe Zone 1 (Hochtemperaturanlage)
P2
Umwälzpumpe Zone 2 (Hochtemperaturanlage)
PB
Brauchwasser-Umwälzpumpe
9
Um die Leistung des Kaskadensystems zu optimieren, Thermoeinheiten mit ähnlicher Leistung installieren.
9
Der Brauchwasser- und Heizkreislauf müssen mit ausreichend großen und mit entsprechend dimensionierten Sicherheitsven-
tilen ausgestatteten Ausdehnungsgefäßen vervollständigt werden. Der Ablass der Sicherheitsventile und der Geräte muss an ein
geeignetes Sammel- und Ableitungssystem angeschlossen werden (passendes Zubehör siehe Katalogpreisliste).
9
Der Fachinstallateur ist für die Auswahl und Installation der Anlagenkomponenten nach dem anerkannten Stand der Technik
und der geltenden Gesetzgebung zuständig.
9
Spezielles Füll-/Ergänzungswasser muss mit entsprechenden Aufbereitungssystemen behandelt werden.
0
Es ist verboten, das Wärmemodul und die Umwälzpumpen ohne Wasser zu betreiben.
MANAGING
SE
BUS
7
7
SS
V1
M
M
1
2
1
PS
8
VLPG
KONFIGURATION DER THERMOEINHEITEN IN KASKADE
1
1
1
ZM
9
2
V3
1
PB
1
5
9
1
6
SC
6
10
1
8
1
EAF
6
1 3
4
PR
BWW-Umwälzpumpe (nicht gesteuert)
PS
Systemumwälzpumpe
SE
Außenfühler
SS
Systemsonde
SC
Sonde für den Sekundärkreis
SB/TB Fühler/Thermostat Warmwasserspeicher
S1
Zonenfühler 1
S2
Zonenfühler 2
ZM
Elektronische Zonensteuervorrichtung
P3
Umwälzpumpe Zone 3 (Niedertemperaturanlage)
V3
Mischventil Zone 3
S3
Zonenfühler 3
TA
Raumthermostat
OT
Schnittstelle Open Therm
VLPG Flüssiggas-Sperrventil
CR
Fernkesselsteuerung (Zubehör)
103
TA/OT
P1 2 1
S1
TA/OT
P2 2 1
S2
9
TA
P3
2
1
S3
1
SB/TB
11
1
1
1
UAC
1
PR
2
1
6
5
6
1
8
