ANSCHLÜSSE DEPENDING 2-8
MO1
28
INAIL
27
INAIL
26
...
23 +5V
GND
22
SIGNAL
21
20
...
2
BUS 2
1
M01
Niederspannungs-Klemmleiste
pm
Minimal-Druckwächter
pb
Störabschaltungsdruckwächter
FL
Durchflussmesser
BUS 2 Bus Depending
MO2
...
L
18
17
N
16
15
L (N.C.)
14
N
L (N.O.)
13
12
M02
Hochspannungs-Klemmleiste
VLPG Flüssiggas-Sperrventil
V1
Zwei-Wege-Ventil, Thermoeinheit
L
Phase
N
Nullleiter
Erde
(*)
Alternativ zum Absperrventil für LPG-Kraftstoff kann
eine BWW-Umwälzpumpe PB gesteuert werden
pb
P.123 = 2
pm
FL
P.117 = 3
BUS 2
depending 3
Klemmen 1 und 2
VLPG
P. 125 (*)
V1
M
P. 128 = 1
91

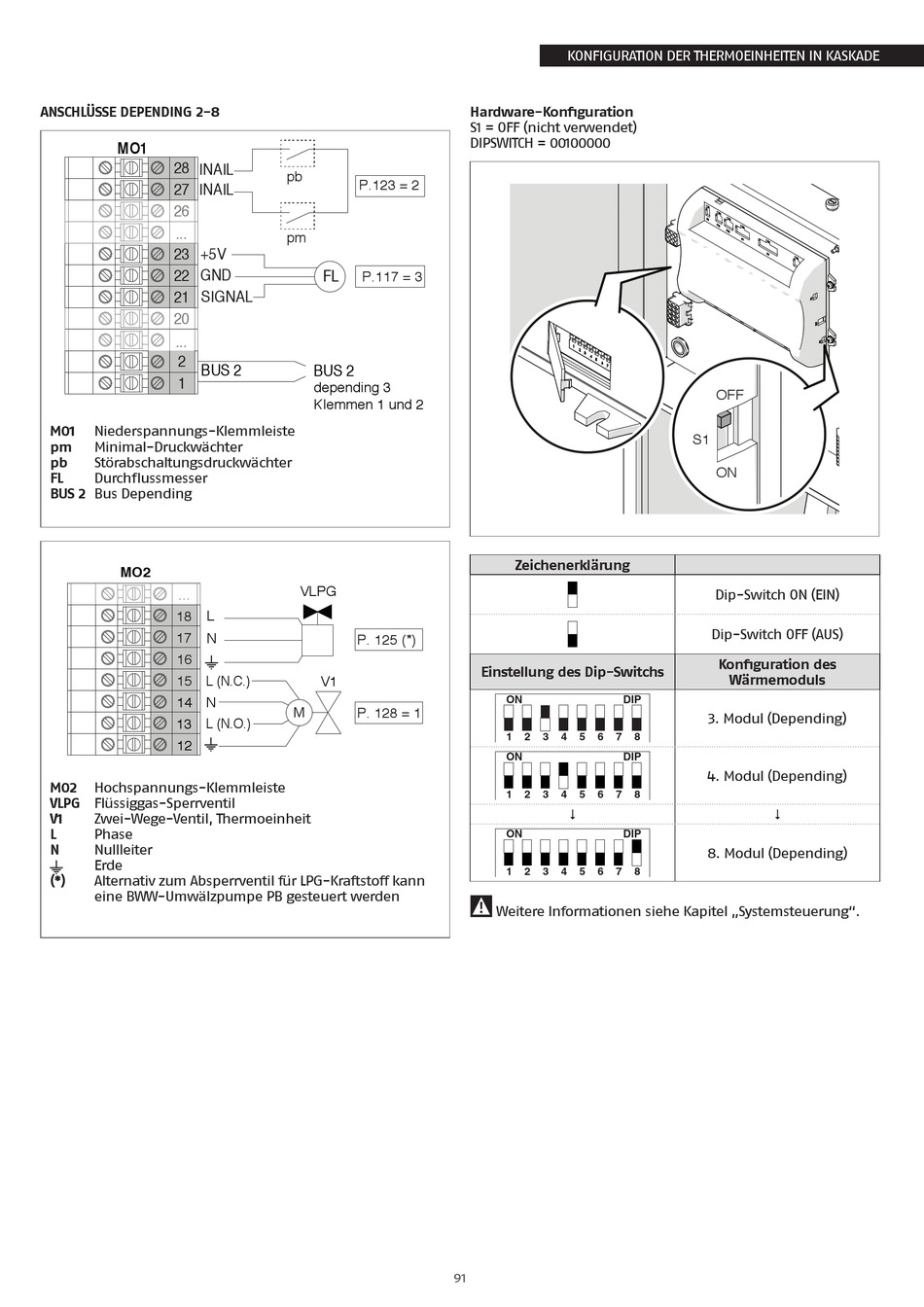

KONFIGURATION DER THERMOEINHEITEN IN KASKADE
Hardware-Konfiguration
S1 = OFF (nicht verwendet)
DIPSWITCH = 00100000
Zeichenerklärung
Einstellung des Dip-Switchs
ON
DIP
1
2
3
4
5
6
7
8
ON
DIP
1
2
3
4
5
6
7
8
$
ON
DIP
1
2
3
4
5
6
7
8
9
Weitere Informationen siehe Kapitel „Systemsteuerung".
OFF
S1
ON
Dip-Switch ON (EIN)
Dip-Switch OFF (AUS)
Konfiguration des
Wärmemoduls
3. Modul (Depending)
4. Modul (Depending)
$
8. Modul (Depending)
