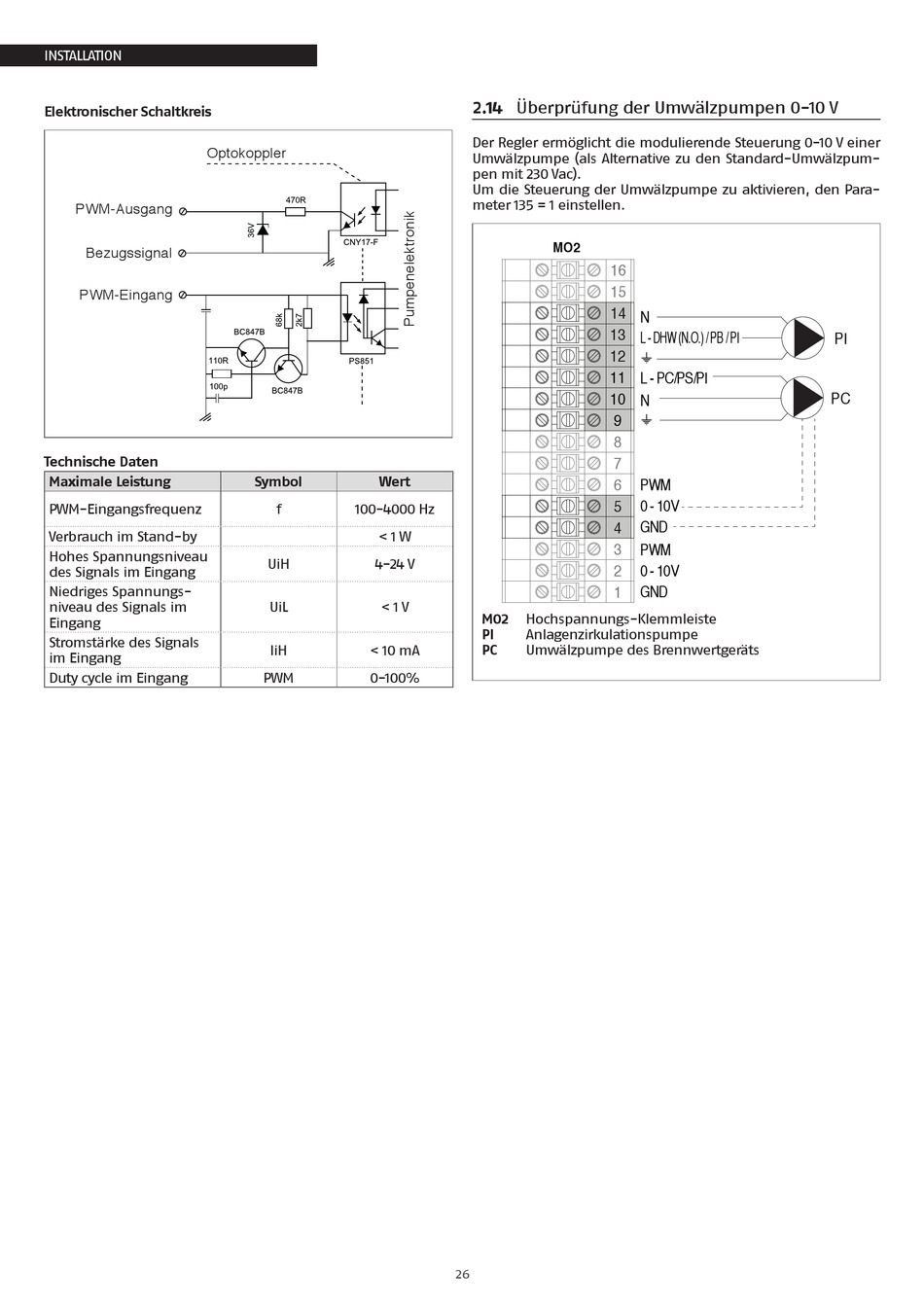

INSTALLATION
Elektronischer Schaltkreis
Optokoppler
PWM-Ausgang
Bezugssignal
PWM-Eingang
Technische Daten
Maximale Leistung
PWM-Eingangsfrequenz
Verbrauch im Stand-by
Hohes Spannungsniveau
des Signals im Eingang
Niedriges Spannungs-
niveau des Signals im
Eingang
Stromstärke des Signals
im Eingang
Duty cycle im Eingang
Symbol
Wert
f
100-4000 Hz
< 1 W
UiH
4-24 V
UiL
< 1 V
IiH
< 10 mA
PWM
0-100%
2.14 Überprüfung der Umwälzpumpen 0-10 V
Der Regler ermöglicht die modulierende Steuerung 0-10 V einer
Umwälzpumpe (als Alternative zu den Standard-Umwälzpum-
pen mit 230 Vac).
Um die Steuerung der Umwälzpumpe zu aktivieren, den Para-
meter 135 = 1 einstellen.
MO2
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
M02
Hochspannungs-Klemmleiste
PI
Anlagenzirkulationspumpe
PC
Umwälzpumpe des Brennwertgeräts
26
N
L - DHW (N.O.) / PB / PI
⏚
L - PC/PS/PI
N
⏚
PWM
0 - 10V
GND
PWM
0 - 10V
GND
PI
PC
