INSTALLATION
2.6 Wasseranschlüsse

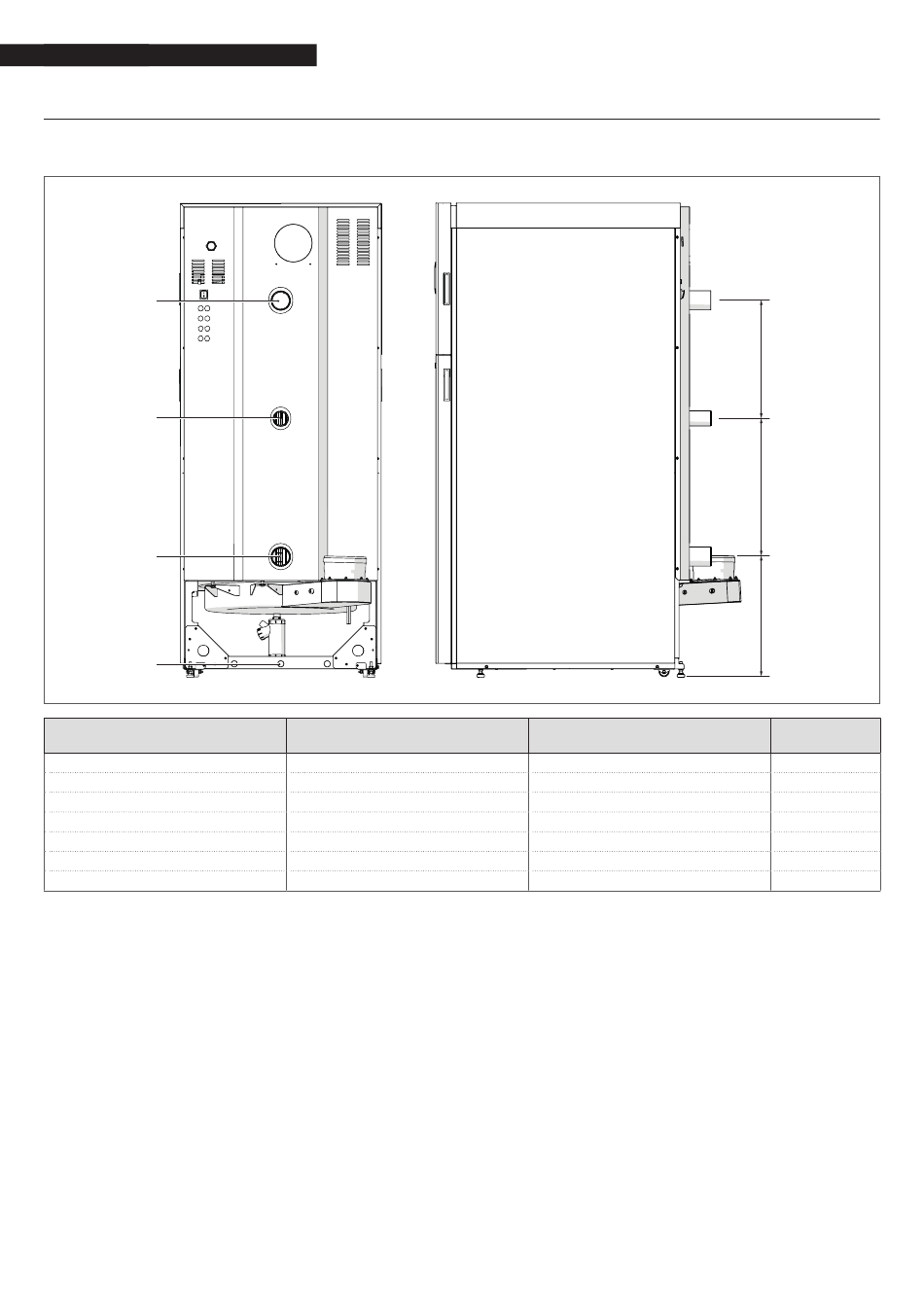

Die Heizkessel TAU Unit sind zur Installation in Heizanlagen und in Kombination mit entsprechenden Systemen auch für die Warm-
wasserbereitung ausgelegt und gefertigt. Die Wasseranschlüsse weisen folgende Eigenschaften auf:
1
2
3
4
BESCHREIBUNG
A
B
C
1 - Anlagenvorlauf
2 - Anlagenrücklauf hohe Temp.
3 - Anlagenrücklauf niedrige Temp.
4 - Kondensatablass
HINWEIS: werden in der Anlage nur Hochtemperatur-Klemmen verwendet, den Rücklauf der Anlage an den Anschluss (3) für
niedrige Temperaturen anschließen, um die gesamte Austauschfläche zu nutzen.
TAU Unit 140
478
550
470
2" 1/2
2"
2" 1/2
22
16
C
B
A
TAU Unit 190
478
550
470
2" 1/2
2"
2" 1/2
22
Maßeinheit
mm
mm
mm
Ø
Ø
Ø
Ø mm
