KONFIGURATION DER THERMOEINHEITEN IN KASKADE

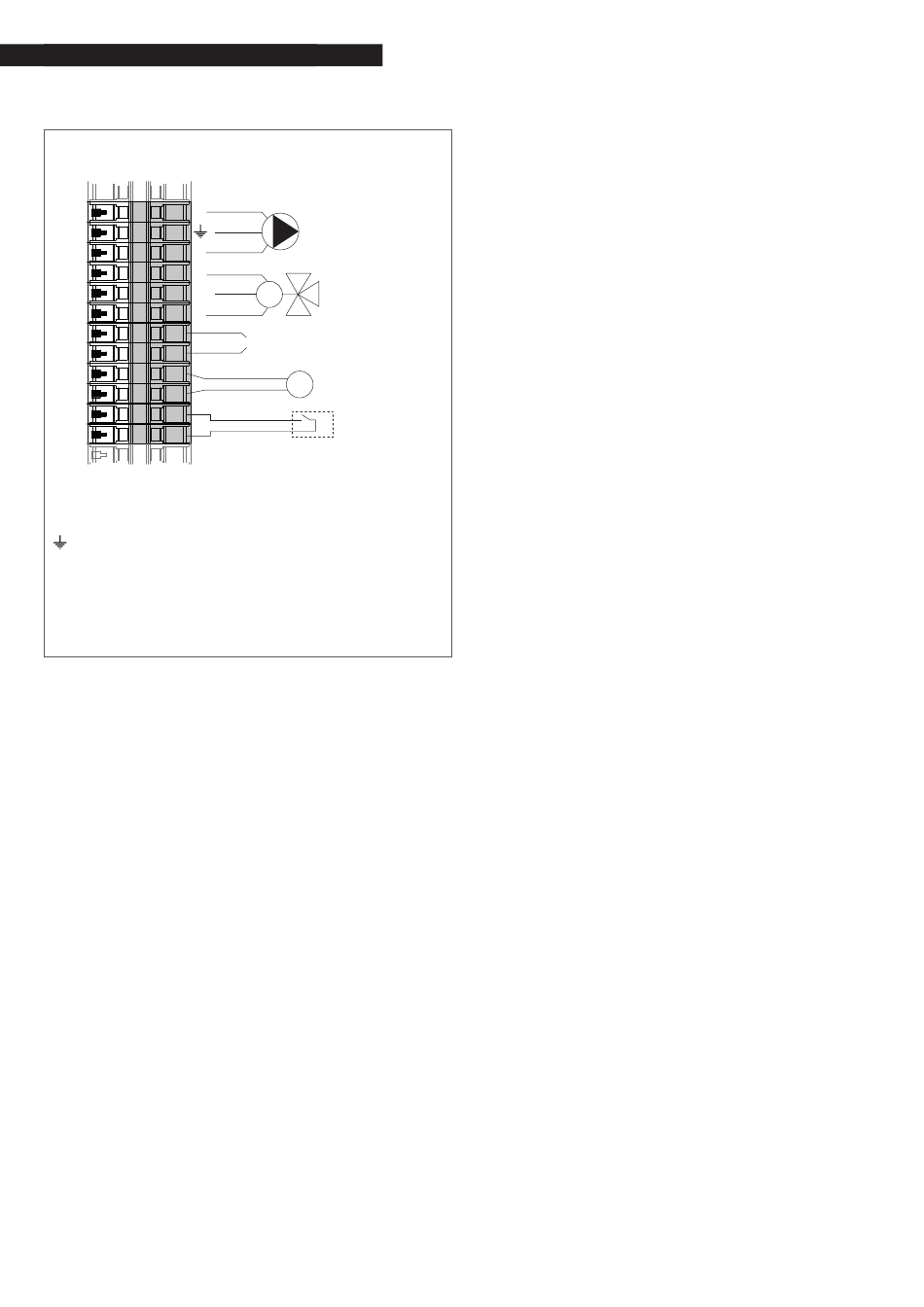

ELEKTRONISCHE ZONENSTEUERVORRICHTUNG
ZM
15
N
14
13
12 L
11 L
10 N
9
L
8
7
6
5
4
3
2
ZM Elektronische Zonensteuervorrichtung
L Phase
N Nullleiter
Erde
P2 Umwälzpumpe Zone 2 (Niedrigtemperatur)
V2 Mischventil Zone 2
S2 Zonenfühler 2
TA Raumthermostat
BUS 1 Bus Managing / Zone
P2
M V2
BUS 1 managing
Klemmen 7 und 8
S2
TA
