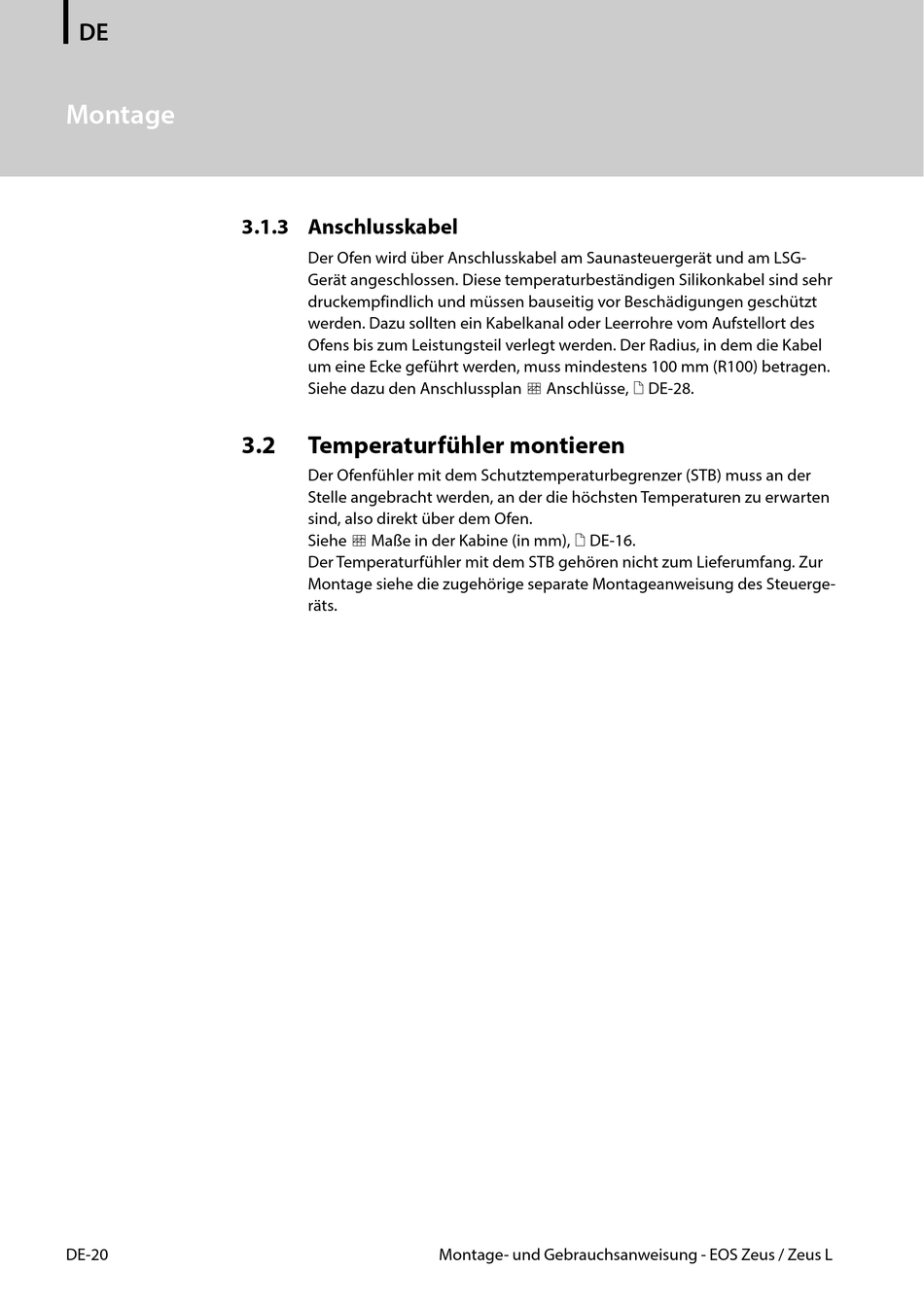

DE
Montage
DE-20
3.1.3 Anschlusskabel
Der Ofen wird über Anschlusskabel am Saunasteuergerät und am LSG-
Gerät angeschlossen. Diese temperaturbeständigen Silikonkabel sind sehr
druckempfindlich und müssen bauseitig vor Beschädigungen geschützt
werden. Dazu sollten ein Kabelkanal oder Leerrohre vom Aufstellort des
Ofens bis zum Leistungsteil verlegt werden. Der Radius, in dem die Kabel
um eine Ecke geführt werden, muss mindestens 100 mm (R100) betragen.
Siehe dazu den Anschlussplan Anschlüsse, DE-28.
3.2
Temperaturfühler montieren
Der Ofenfühler mit dem Schutztemperaturbegrenzer (STB) muss an der
Stelle angebracht werden, an der die höchsten Temperaturen zu erwarten
sind, also direkt über dem Ofen.
Siehe Maße in der Kabine (in mm), DE-16.
Der Temperaturfühler mit dem STB gehören nicht zum Lieferumfang. Zur
Montage siehe die zugehörige separate Montageanweisung des Steuerge-
räts.
Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L
