EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung
3.3

Montage Ofen

Der Ofen wird montiert und verpackt auf einer Euro-Palette geliefert.
Wenn die Kabine vorbereitet ist, wird der Ofen am vorbestimmten Ort auf-
gestellt.
Transportieren Sie den Ofen immer zu viert und ggf. mit einem Hubgerät.

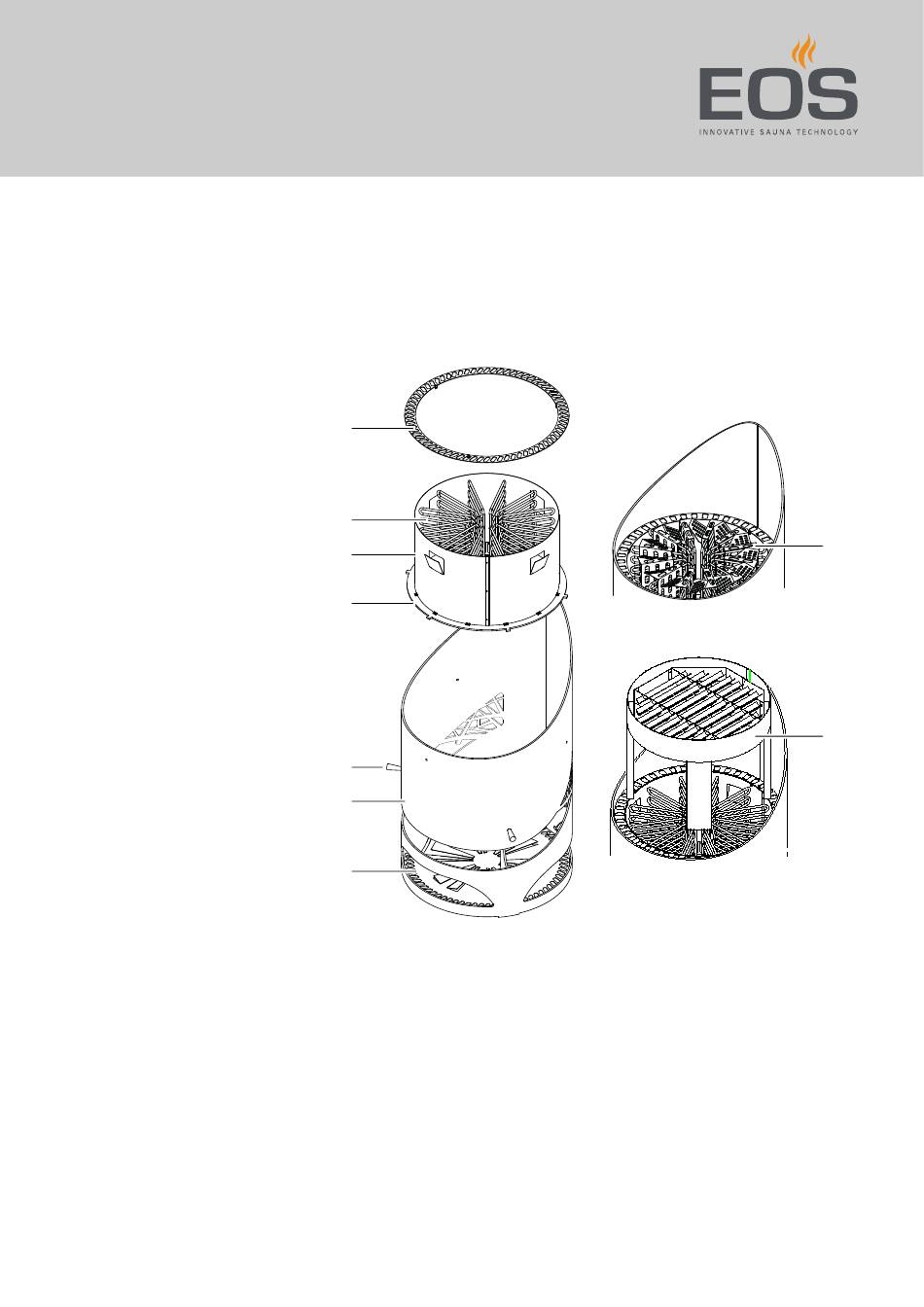

A
B
C
D
E
F
G
A Blendring
B Rohrheizkörper
C Innenmantel (Heizeinsatz)
D Rost
E Sicherungsbolzen der Heizeinheit
Unter dem Heizeinsatz ist eine Tropfwanne montiert, die beim Aufguss das
Restwasser auffängt und dort verdampft.
F Außenmantel
G Tropfwanne
H Schutzlamellen, nur 12-24 kW
I Steinaufsatz, nur bei 30/36 kW
H
I
