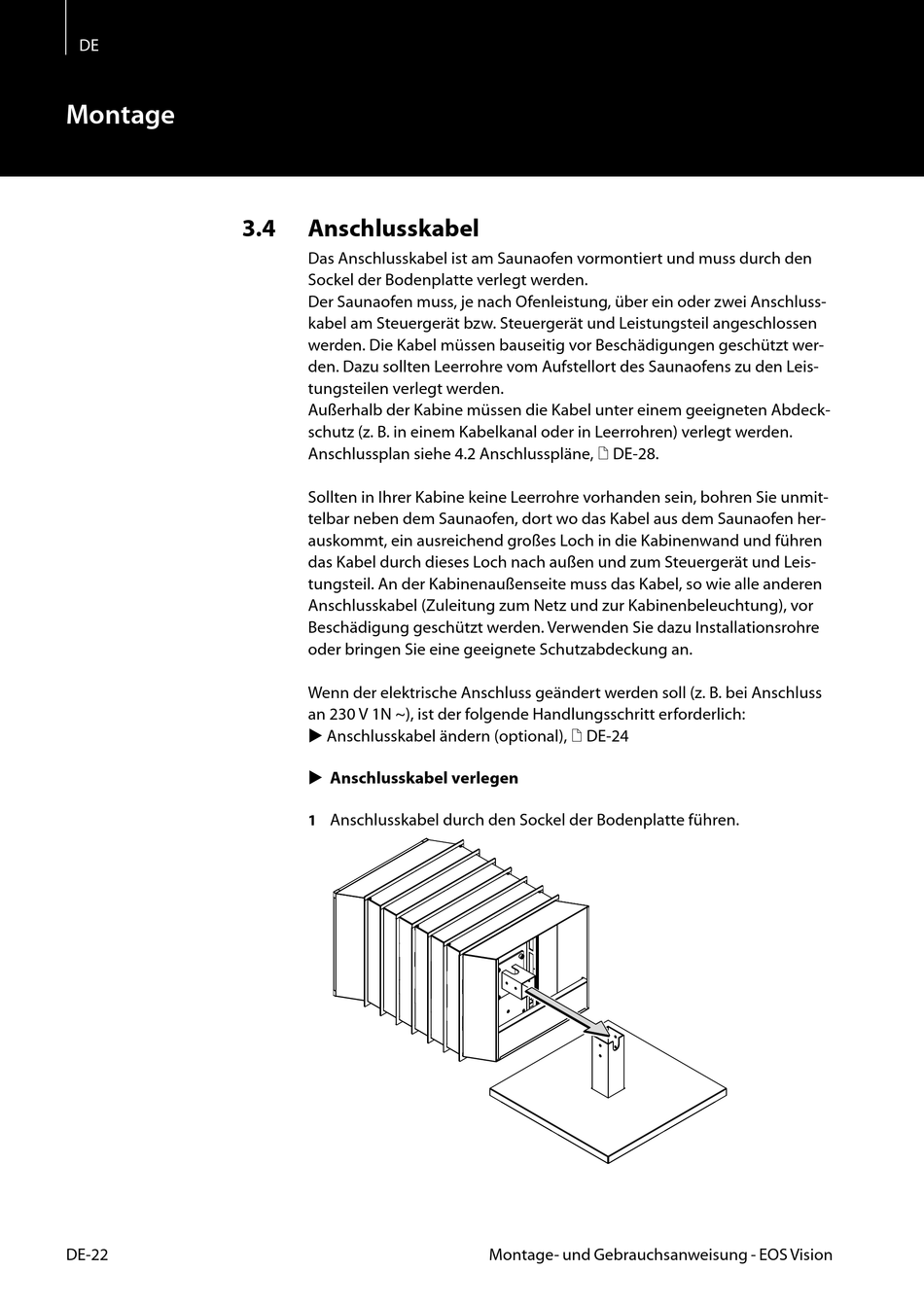

Montage
DE-22
3.4
Anschlusskabel
Das Anschlusskabel ist am Saunaofen vormontiert und muss durch den
Sockel der Bodenplatte verlegt werden.
Der Saunaofen muss, je nach Ofenleistung, über ein oder zwei Anschluss-
kabel am Steuergerät bzw. Steuergerät und Leistungsteil angeschlossen
werden. Die Kabel müssen bauseitig vor Beschädigungen geschützt wer-
den. Dazu sollten Leerrohre vom Aufstellort des Saunaofens zu den Leis-
tungsteilen verlegt werden.
Außerhalb der Kabine müssen die Kabel unter einem geeigneten Abdeck-
schutz (z. B. in einem Kabelkanal oder in Leerrohren) verlegt werden.
Anschlussplan siehe 4.2 Anschlusspläne, DE-28.
Sollten in Ihrer Kabine keine Leerrohre vorhanden sein, bohren Sie unmit-
telbar neben dem Saunaofen, dort wo das Kabel aus dem Saunaofen her-
auskommt, ein ausreichend großes Loch in die Kabinenwand und führen
das Kabel durch dieses Loch nach außen und zum Steuergerät und Leis-
tungsteil. An der Kabinenaußenseite muss das Kabel, so wie alle anderen
Anschlusskabel (Zuleitung zum Netz und zur Kabinenbeleuchtung), vor
Beschädigung geschützt werden. Verwenden Sie dazu Installationsrohre
oder bringen Sie eine geeignete Schutzabdeckung an.
Wenn der elektrische Anschluss geändert werden soll (z. B. bei Anschluss
an 230 V 1N ~), ist der folgende Handlungsschritt erforderlich:
Anschlusskabel ändern (optional), DE-24
Anschlusskabel verlegen
Anschlusskabel durch den Sockel der Bodenplatte führen.
1
Montage- und Gebrauchsanweisung - EOS Vision
