Montage
A Zuluft
 Montage Zuluftöffnung Kabinenwand
EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung

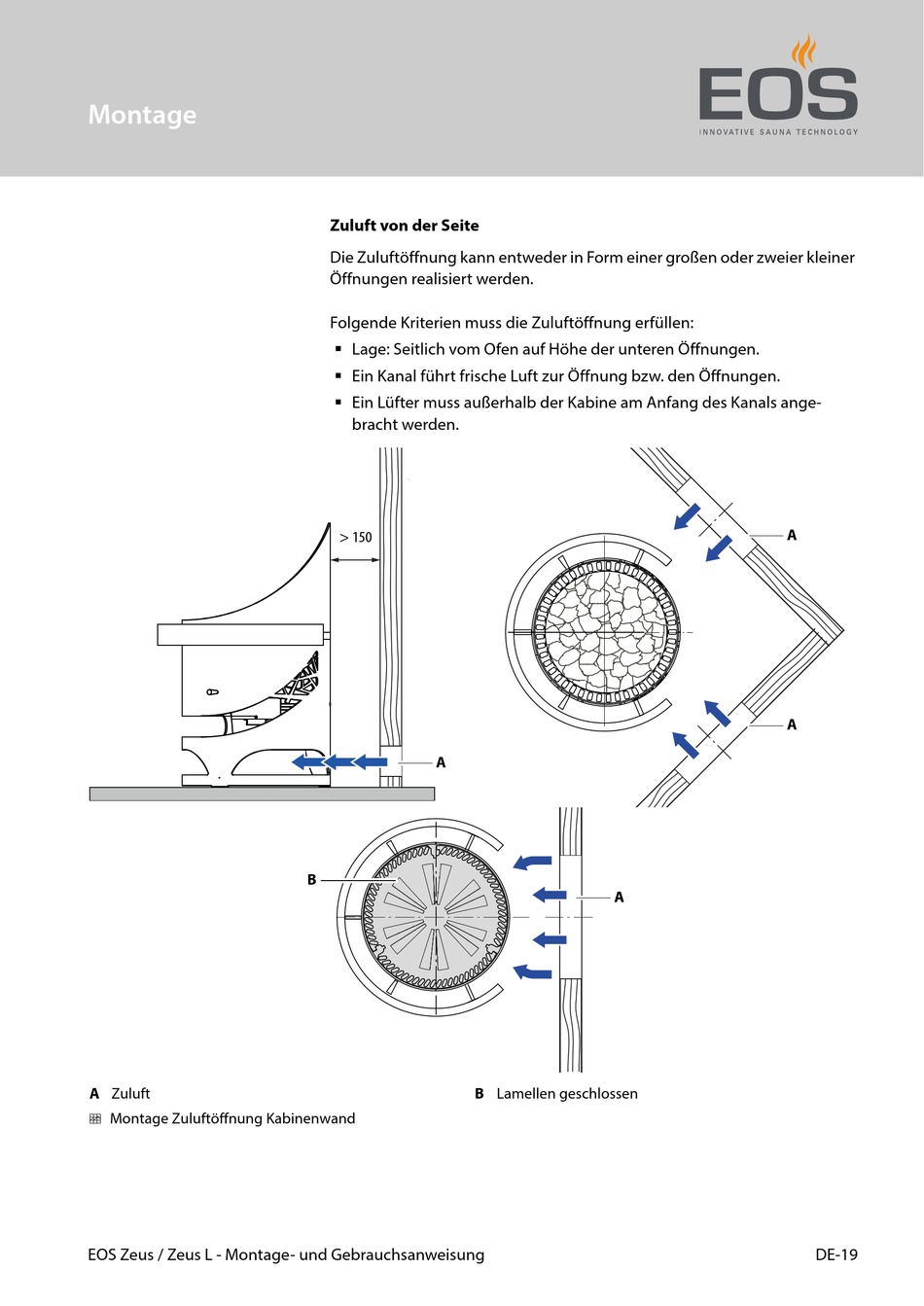

Zuluft von der Seite
Die Zuluftöffnung kann entweder in Form einer großen oder zweier kleiner
Öffnungen realisiert werden.
Folgende Kriterien muss die Zuluftöffnung erfüllen:
 Lage: Seitlich vom Ofen auf Höhe der unteren Öffnungen.
 Ein Kanal führt frische Luft zur Öffnung bzw. den Öffnungen.
 Ein Lüfter muss außerhalb der Kabine am Anfang des Kanals ange-
bracht werden.
> 150
A
B
B Lamellen geschlossen
A
A
A
DE-19
