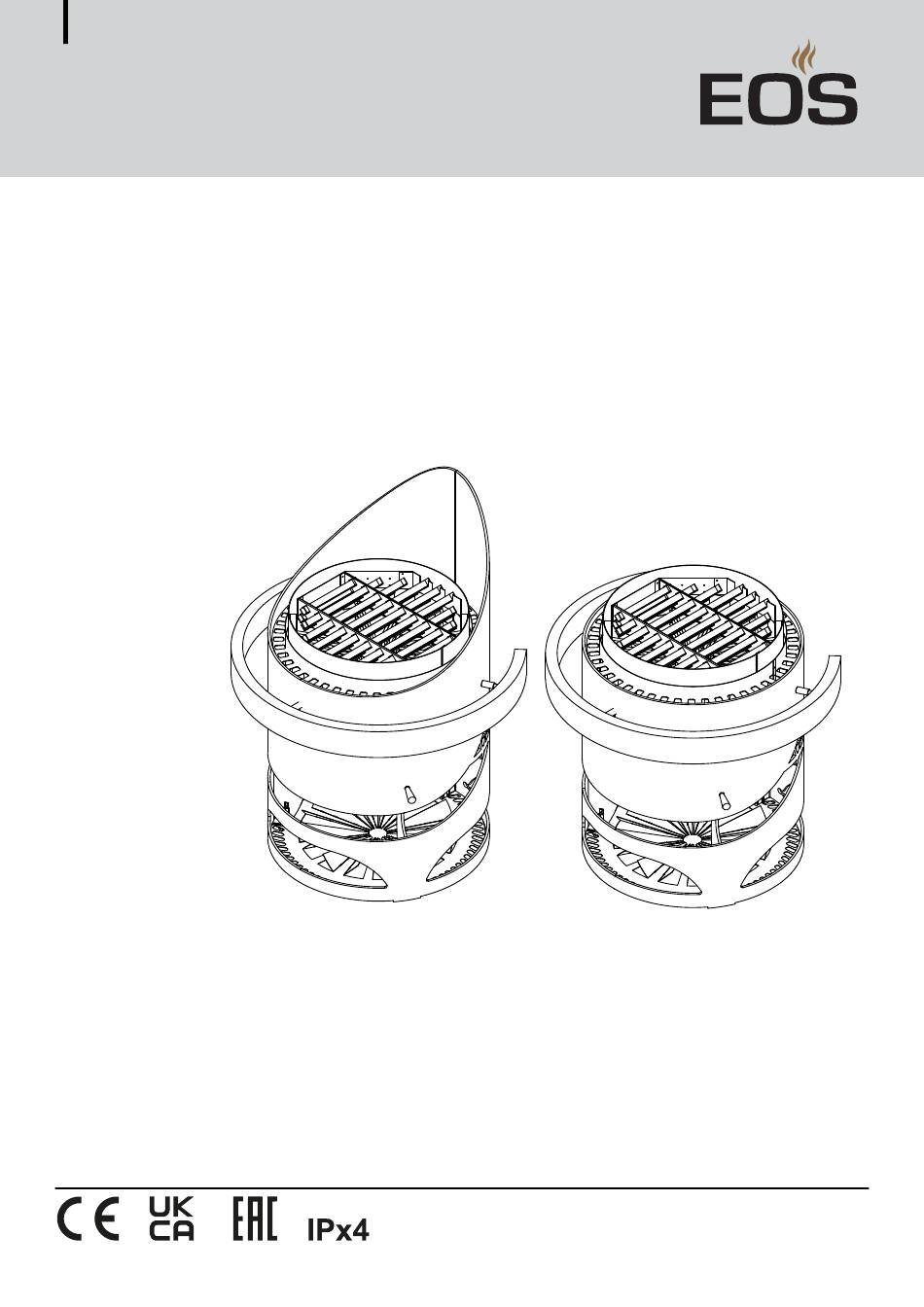

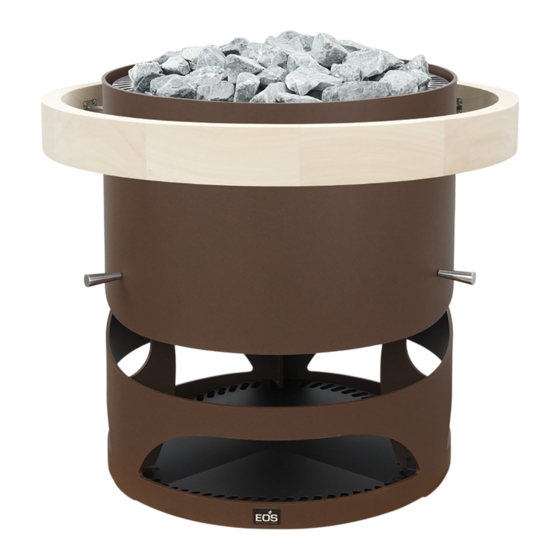

- Seite 1 EOS Zeus HD / Zeus L HD Ofen für Saunakabinen Montage- und Gebrauchsanweisung Made in Germany Druck-Nr.: 2901 5278 Stand: 28/23...
-
Seite 2: Dokumentation
Abbildungstitel ≤ ≥ Kleiner gleich, größer gleich Revisionsübersicht Datum Version Beschreibung 21.06.2023 02.10 Änderung des Innenmantels am Heizeinsatz 02.05.2022 02.00 Änderung Produktbezeichnung, Änderungen elektrischer Anschluss 01.03.2021 01.00 Ersterstellung DE-2 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... -
Seite 3: Inhaltsverzeichnis
Thermosicherungen am LSG anschließen ....DE-32 4.2.4 Elektrischen Anschluss herstellen........DE-32 Heizzeitbegrenzung................DE-35 5 Inbetriebnahme....................DE-36 Steine einfüllen ..................DE-37 Ofen in Betrieb nehmen ..............DE-38 Einschalten durch Fernwirken............DE-38 Aufguss ..................... DE-39 EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-3... - Seite 4 6 Wartung......................DE-40 Reinigung ....................DE-40 Saunasteine .................... DE-41 Rohrheizkörper austauschen ............DE-42 Störungen – Fehlerbeseitigung ............DE-48 7 Allgemeine Servicebedingungen ............DE-49 8 Entsorgung......................DE-51 DE-4 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
-
Seite 5: Allgemeine Sicherheitshinweise
Steinkorb fallen. Der Saunaofen darf nicht auf einen Boden aus leicht brennba- rem Material (z. B. Laminat oder Kunststoffbodenbelag) plat- ziert werden. Zweckmäßig im Bodenbereich sind Keramikfliesen. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-5... - Seite 6 Die Abluftöffnung wird immer in der zum Ofen diagonal ver- setzten Wand im unteren Bereich angebracht. Die Zu- und Ab- luftöffnungen dürfen nicht verschlossen werden. Beachten Sie die Hinweise Ihres Saunakabinenlieferanten. DE-6 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
- Seite 7 Land geltenden Fachnormen und Vorschriften erfüllt werden. Die Kabinentür muss nach außen öffnen und darf keine Verrie- gelung haben, die im Fehlerfall nicht geöffnet werden kann. Wir empfehlen Magnetschließer oder Feder-Verschlüsse. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-7...
-
Seite 8: Einweisung Des Betreibers
Heizgerät nach einer bestimmten Zeitdauer von selbst Betriebsdauer abschaltet. Wenn die Heizzeit nicht selbständig abschaltet, muss die Kabi- ne ständig beaufsichtigt werden. Kabine vor jedem Starten besichtigen. DE-8 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... - Seite 9 Kinder müssen beaufsichtigt werden, um sicherzustellen, dass verringerten mentalen sie nicht am Gerät spielen. Kinder sowie nicht unterwiesene Personen dürfen keine Reini- Fähigkeiten gungs- und Wartungsarbeiten ausführen. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-9...
-
Seite 10: Sicherheitsstufen
Normen und Vorschriften Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaofens beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. DE-10 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... -
Seite 11: Identifikation
Leistungsvarianten erhältlich ist. Zeus L HD ist für die Montage in der Kabinenmitte vorgesehen. Zeus HD ist für den Einbau in einer Kabinenecke oder vor einer Wand vorgesehen. Er ist mit einem asymmetrisch erhöhten Außenmantel (Schild) ausgestattet. -
Seite 12: Typenschild
00001 EOS-SAUNATECHNIK GmbH, 35759 Driedorf A Bezeichnung F Hersteller B Name des Typs G Ofenleistung C Artikelnummer H Herstellungsdatum D Elektrischer Anschluss Seriennummer E Ursprungsland Typenschild (Beispiel) DE-12 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... -
Seite 13: Technische Daten
Dieser verhindert das versehentliche Berühren des heißen Ofens. Zubehör (optional) Artikel-Nr. Ofen-Schutz 270° Abachi 94.6605 Nussbaum 94.6597 Ofen-Schutz 360° Abachi 94.6606 Nussbaum 94.6598 Montageset für Ofenschutz 94.6761 Saunasteine, Körnung 100-150 mm, 94.7340 20 kg Karton EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-13... -
Seite 14: Bestimmungsgemäße Verwendung
Der Saunaofen EOS Zeus HD/Zeus L HD ist ausschließlich zur Erwärmung von Saunakabinen in Verbindung mit einer entsprechenden Steuerung und einem Leistungsschaltgerät bestimmt. EOS Zeus HD/Zeus L HD ist ein freistehender Saunaofen und für Kabinen in der gewerblichen Nutzung geeignet. Der Ofen ist nicht für eine Verwendung im Freien geeignet! Er darf nur im Innenbereich von Gebäuden betrieben werden und darf... - Seite 15 Beim ersten Aufheizen kann es zu einer leichten Geruchsbildung durch Verdunsten von Betriebsstoffen aus den Fertigungsprozessen kommen. Lüften Sie nach diesem Vorgang Ihre Kabine, bevor Sie mit dem Sauna- bad beginnen. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-15...
-
Seite 16: Montage
Montage Montage In diesem Kapitel wird gezeigt, wie Zeus HD montiert wird. Vor der Geräte- montage müssen Zu- und Abluftöffnungen in der Kabine angebracht wer- den. Ggf. müssen zusätzliche Lüfter in den Öffnungen montiert werden. Alle Schutzfolien müssen entfernt werden. -
Seite 17: Montageort
Abstand zwischen Ofenschutz und Sitzbank mind. 100 mm > > A Kabinendecke D Ofen B Temperaturfühler mit STB* E Zuluftöffnung C Kabinenwand F Ofenschutz Maße in der Kabine (in mm) * STB: Schutztemperaturbegrenzer EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-17... -
Seite 18: Zu- Und Abluftöffnungen
Folgende Kriterien muss die Abluftöffnung erfüllen: Lage: Gegenüber vom Ofen Höhe: 30 - 50 cm über dem Kabinenboden Weitere Vorgaben siehe 2.3 Technische Daten, DE-13. DE-18 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... - Seite 19 A Zuluft durch Kabinenboden B Lamellen offen Montage Zuluftöffnung Kabinenboden Die Lamellen werden bei der Fertigung des Ofens aufgebogen. Vor der Inbetriebnahme muss der Zustand überprüft werden. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-19...
- Seite 20 Ein Kanal führt frische Luft zur Öffnung bzw. den Öffnungen. Ein Lüfter muss außerhalb der Kabine am Anfang des Kanals ange- bracht werden. > 150 A Zuluft B Lamellen (ab Werk aufgebogen) Montage Zuluftöffnung Kabinenwand DE-20 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
-
Seite 21: Anschlusskabel
Siehe Maße in der Kabine (in mm), DE-17. Der Temperaturfühler mit dem STB gehört nicht zum Lieferumfang. Zur Montage siehe die zugehörige separate Montageanweisung des Steuerge- räts. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-21... -
Seite 22: Montage Ofen
H Schutzlamellen, nur bei 20/24 kW D Stützrahmen Steinaufsatz, nur bei 30/36 kW E Sicherungsbolzen der Heizeinheit Unter dem Heizeinsatz ist eine Tropfwanne montiert, die beim Aufguss das Restwasser auffängt und dort verdampft. DE-22 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... - Seite 23 2 Sicherungsbolzen für den Heizeinsatz abschrauben. Heizeinsatz herausnehmen. a) 20 und 24 kW: Blendring abnehmen. Die Schutzlamellen müssen nicht abgenommen werden. b) 30 und 36 kW: Steinaufsatz und Blendring abnehmen EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-23...
- Seite 24 Anschlusskasten, die am unteren Stützrahmen fest miteinander verbunden sind. Der Ofen wird erst nach der elektrischen Installation wieder zusam- mengebaut. Anschluss am Saunaofen vorbereiten, DE-33 DE-24 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
-
Seite 25: Montage Ofenschutz (Optional)
Montage vorbereiten WARNUNG! Stellen Sie sicher, dass der Ofen mit allen Zuleitungen stromlos ist. Ofen abkühlen lassen. Steine abnehmen. Heizeinsatz herausnehmen. Siehe dazu: Ofen aufstellen, DE-23 EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-25... - Seite 26 Aufnahmehülsen (C) von außen aufschrauben und fest anziehen. An der Vorderseite mittig die Halterungshülse (D) bis zum Anschlag auf- stecken. Die große Bohrung der Hülse muss nach außen zeigen. DE-26 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
- Seite 27 Die seitlichen Befestigungseinsätze in die vorgefrästen Taschen in der Ofenreling einführen und mit den Kreuzschlitz-Schrauben (F) an Holz festziehen. Justierungshülsen (G) der hinteren Halterungen drehen, bis die Abstän- de an allen Seiten gleichmäßig sind. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-27...
- Seite 28 Nur Steine mit der Körnung 100-150 mm verwenden. Siehe dazu 5.1 Steine einfüllen, DE-37. Ofen in Betrieb nehmen. 4.2.4 Elektrischen Anschluss herstellen, DE-32. 5.2 Ofen in Betrieb nehmen, DE-38 DE-28 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
-
Seite 29: Elektrische Installation
Installation nochmals überprüft werden. Für den ordnungsgemäßen Anschluss des Ofens ist der Elektroinstallateur verantwortlich und somit ist eine Haftung durch den Hersteller ausge- schlossen. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-29... -
Seite 30: Anschlüsse
N W2 V2 U2 W1 V1 3x35A 3x 35A Steuerung 3x 63A L1 L2 L3 A Leistungsschaltgerät, 36 kW Schaltleistung C Thermosicherung 2 B Saunaofen E Netzschalter C Thermosicherung 1 DE-30 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... -
Seite 31: Innere Verdrahtung 20 Kw - 36 Kw
Innere Verdrahtung 20 kW - 36 kW 20 kW 24 kW 30 kW 36 kW 12 x 1,66 kW 12 x 2,0 kW 12 x 2,5 kW 12 x 3,0 kW EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-31... -
Seite 32: Thermosicherungen Am Lsg Anschließen
Damit das Heizregister später herausgenommen werden kann, muss das Anschlusskabel so lang sein, dass eine Schlaufe damit gelegt werden kann. Das Anschlusskabel gehört nicht zum Liefer- umfang des Ofens. DE-32 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... - Seite 33 Zu jeder Ader ein entsprechendes Stück vom Glasseiden-Schlauch ab- schneiden und über die Ader ziehen. Damit werden die Adern zusätzlich vor Hitze geschützt. 2 m Glasseiden-Schlauch sind im Lieferumfang enthalten. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-33...
- Seite 34 Anschlusskabel (D) in die Blechrinne (C) einlegen und zur Rückseite des Ofens führen. A Anschlusskasten Heizregister D Anschlusskabel B Kabelverschraubung E Runde Ausbuchtungen C Blechrinne Die Blechrinne schützt das Anschlusskabel vor der von oben kom- menden Strahlungswärme. DE-34 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
-
Seite 35: Heizzeitbegrenzung
6 zusammenhängende Stunden lang spannungslos sind, bevor ein selbstständiger Wiederanlauf erfolgen kann. Bei Geräten für den Hausgebrauch muss die Betriebsdauer auf 6 Stun- den begrenzt sein, wobei kein selbstständiges Wiedereinschalten zuläs- sig ist. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-35... -
Seite 36: Inbetriebnahme
Keine keramischen Steine verwenden. Bevor der erste Aufguss durchgeführt werden kann, muss die Kabine aus- reichend aufgeheizt sein. Das Bedienteil zeigt an, wenn die Wunschtempe- ratur erreicht ist. DE-36 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... -
Seite 37: Steine Einfüllen
Steine einfüllen Steine unter fließendem Wasser gründlich abwaschen. WARNUNG! Zu dicht aufgelegte Steine behindern den Abzug der hei- ßen Luft. Dies führt zu Überhitzung im Gerät. Steine lose auflegen. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-37... -
Seite 38: Ofen In Betrieb Nehmen
Wird der Ofen über Fernwirken eingeschaltet, muss sichergestellt werden, dass keine Gegenstände auf dem Ofen liegen. Dies kann über eine geeig- nete Sicherheitseinrichtung realisiert werden, z. B. EOSafe D/L. DE-38 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... -
Seite 39: Aufguss
Warten Sie nach jedem Aufguss ca. 10 Minuten bis zum nächsten Aufguss. Erst dann haben sich die Saunasteine wieder ausreichend erhitzt. Empfehlung: Beim Aufguss sollten nicht mehr als ca. 10 cl Wasser je m³ Kabinenvolumen verdampft werden. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-39... -
Seite 40: Wartung
Durch das Ansaugen der Frischluft können sich Öffnungen leicht mit Flusen und Staub zusetzen. Dadurch wird die Luftkonvektion des Saunaofens eingeschränkt und es können unzulässige Temperaturen auftreten. DE-40 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... -
Seite 41: Saunasteine
Stein ersetzen. Alle Steine unter kaltem Wasser abwaschen. Steine locker auflegen, so dass viele Zwischenräume entstehen und die Luft gut zirkulieren kann Steine einfüllen, DE-37 EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-41... -
Seite 42: Rohrheizkörper Austauschen
Sicherungen ausschalten, um Ofen vom Stromnetz zu trennen. VORSICHT! Die Steine können heiß sein! Die Steine abkühlen lassen, be- vor Sie mit der Entnahme beginnen. Steine abnehmen. DE-42 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... - Seite 43 Heizeinsatz an den Rohrheizkörpern aus dem Ofen heben. Defektes Teil austauschen: Defekten Rohrheizkörper austauschen. Siehe hierzu Rohrheizkörper austauschen, DE-44 Neues Heizregister einsetzen. Siehe hierzu Heizeinsatz einsetzen, DE-47 EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-43...
- Seite 44 Bei 20 und 24 kW Öfen: die Schutzlamellen ist auf den Rohrheizkörper aufgesteckt und wird mit herausgenommen. Nur 20 und 24 kW: Schutzlamellen vom alten Rohrheizkörper abziehen und auf den neuen aufstecken. DE-44 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
- Seite 45 Lamellen leicht beiseite gebogen werden. Heizregister aus dem Heizeinsatz (Innenmantel) ziehen. Nur 20 und 24 kW: Schutzlamellen vom alten Heizregister abziehen und auf das neue aufstecken. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-45...
- Seite 46 Siehe: 4.2.1 Anschlussübersicht 20 kW - 36 kW, DE-30 Anschlusskasten zusammensetzen und mit 8 Schrauben schließen. Heizeinsatz wieder einsetzen. Siehe hierzu Heizeinsatz einsetzen, DE-47 DE-46 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
- Seite 47 Anschlusskabel durch die runden Ausbuchtungen (E) am Ende der Lüf- tungsöffnungen nach außen legen. Kabelschlaufe mit ausreichender Kabellänge verlegen, um sicherzu- stellen, dass bei Wartungsarbeiten genügend Kabel nachgeführt werden kann. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-47...
-
Seite 48: Störungen - Fehlerbeseitigung
Siehe 3.1.1 Montageort, DE-17. * STB wird bei Übertemperatur zerstört und muss ersetzt werden. Siehe dazu die Montageanleitung des Steuergeräts. DE-48 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD... -
Seite 49: Allgemeine Servicebedingungen
Die entstehenden Kosten werden, sofern der Hauptgrund des Servicefalls nicht im Verschulden des Technikherstellers begründet ist, nach dem Ser- viceeinsatz an den Auftraggeber weiter berechnet und sind von diesem innerhalb der vereinbarten Zahlungsziels vollständig auszugleichen. EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-49... - Seite 50 über diesen abgewickelt. Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. DE-50 Montage- und Gebrauchsanweisung - EOS Zeus HD / Zeus L HD...
-
Seite 51: Entsorgung
Altpapier/Pappe Kunststofffolie Altgerät Das Altgerät muss bei der lokalen Abnahmestelle für Elektro-Altgeräte abgegeben werden. Entsorgungshinweis für gewerbliche Nutzer (nur DE) Weitere Entsorgungshinweise finden Sie unter www.eos-sauna.com/recycling EOS Zeus HD / Zeus L HD - Montage- und Gebrauchsanweisung DE-51... - Seite 52 Damit wir Ihre Fragen schnell und kompetent beantworten können, geben Sie uns immer die auf dem Typenschild vermerkten Daten wie Typenbe- zeichnung, Artikel-Nr. und Serien-Nr. an. Verkaufsdatum Stempel / Unterschrift des Händlers: © EOS Saunatechnik GmbH - Alle Rechte vorbehalten.
