Installation
DE-30

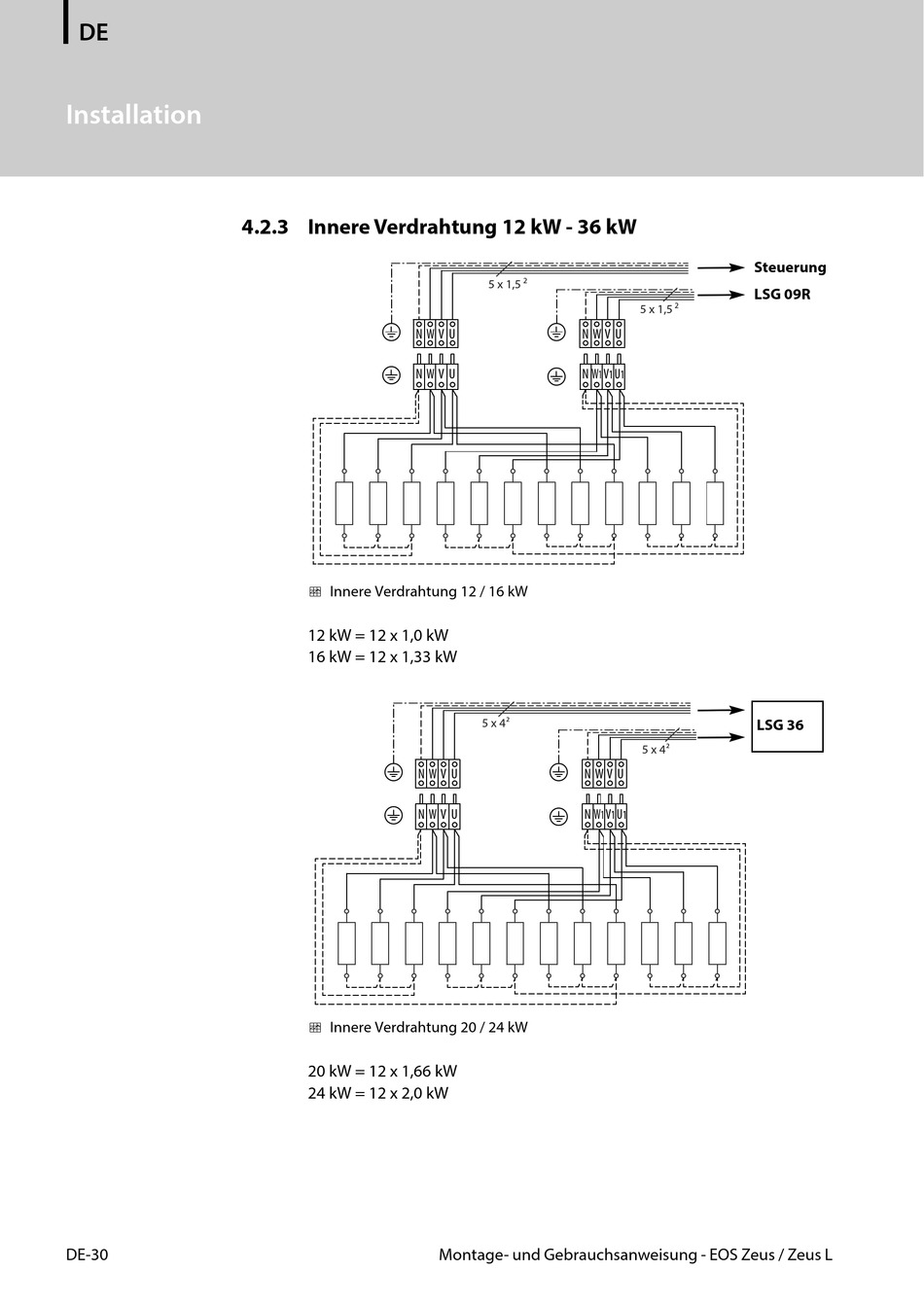

4.2.3 Innere Verdrahtung 12 kW - 36 kW

N W V U
N W V U
 Innere Verdrahtung 12 / 16 kW
12 kW = 12 x 1,0 kW
16 kW = 12 x 1,33 kW
 Innere Verdrahtung 20 / 24 kW
20 kW = 12 x 1,66 kW
24 kW = 12 x 2,0 kW
5 x 1,5 2
N W V U
N W
5 x 4 ²
N W V U N W V U
N W V U N
Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L
Steuerung
LSG 09R
2
5 x 1,5
V U
1 1 1
LSG 36
5 x 4
²
W V U
1 1 1
