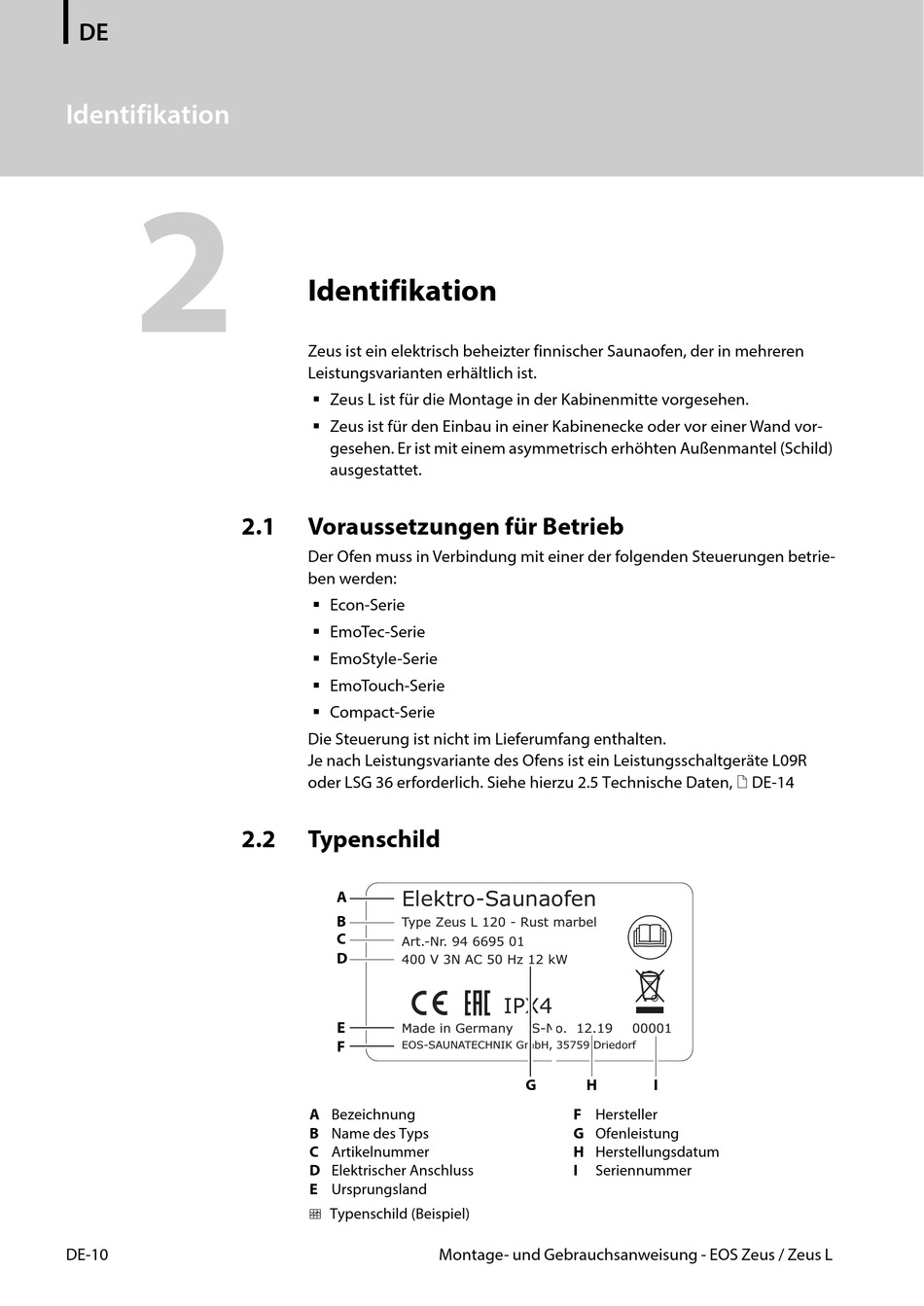

Identifikation; Voraussetzungen Für Betrieb; Typenschild - EOS Zeus Montage- Und Gebrauchsanweisungen

DE

Identifikation

DE-10
Identifikation
Zeus ist ein elektrisch beheizter finnischer Saunaofen, der in mehreren
Leistungsvarianten erhältlich ist.
 Zeus L ist für die Montage in der Kabinenmitte vorgesehen.
 Zeus ist für den Einbau in einer Kabinenecke oder vor einer Wand vor-
gesehen. Er ist mit einem asymmetrisch erhöhten Außenmantel (Schild)
ausgestattet.
2.1 Voraussetzungen für Betrieb
Der Ofen muss in Verbindung mit einer der folgenden Steuerungen betrie-
ben werden:
 Econ-Serie
 EmoTec-Serie
 EmoStyle-Serie
 EmoTouch-Serie
 Compact-Serie
Die Steuerung ist nicht im Lieferumfang enthalten.
Je nach Leistungsvariante des Ofens ist ein Leistungsschaltgeräte L09R
oder LSG 36 erforderlich. Siehe hierzu 2.5 Technische Daten,  DE-14
2.2

Typenschild

Elektro-Saunaofen
A
B
Type Zeus L 120 - Rust marbel
C
Art.-Nr. 94 6695 01
D
400 V 3N AC 50 Hz 12 kW
E
Made in Germany
F EOS-SAUNATECHNIK GmbH, 35759 Driedorf
A Bezeichnung
B Name des Typs
C Artikelnummer
D Elektrischer Anschluss
E Ursprungsland
 Typenschild (Beispiel)
IPX4
S-No. 12.19
G H
F Hersteller
G Ofenleistung
H Herstellungsdatum
I Seriennummer
Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L
00001
I
