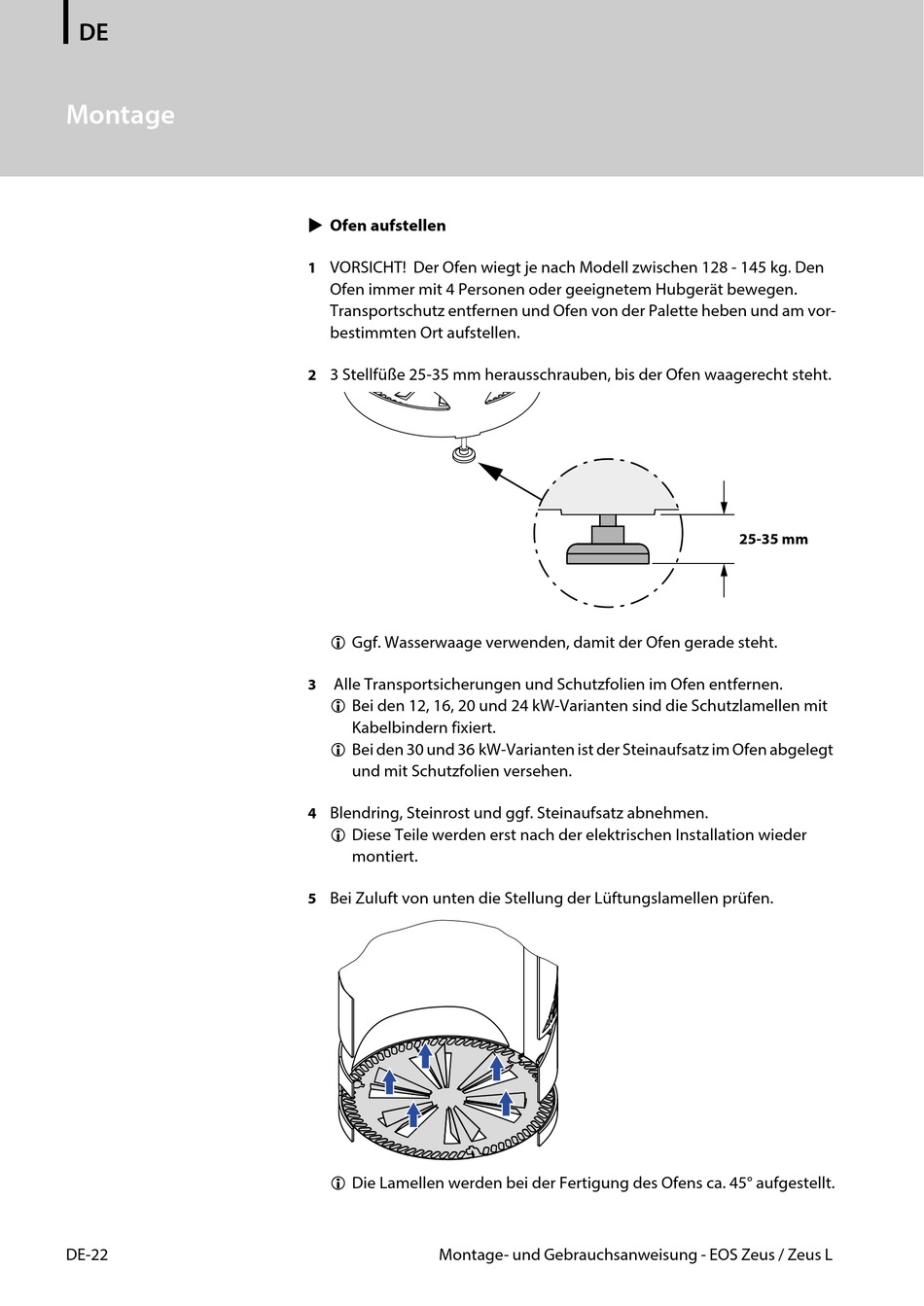

EOS Zeus Montage- Und Gebrauchsanweisungen Seite 22

DE
Montage
DE-22
 Ofen aufstellen
VORSICHT! Der Ofen wiegt je nach Modell zwischen 128 - 145 kg. Den
1
Ofen immer mit 4 Personen oder geeignetem Hubgerät bewegen.
Transportschutz entfernen und Ofen von der Palette heben und am vor-
bestimmten Ort aufstellen.
3 Stellfüße 25-35 mm herausschrauben, bis der Ofen waagerecht steht.
2
 Ggf. Wasserwaage verwenden, damit der Ofen gerade steht.
Alle Transportsicherungen und Schutzfolien im Ofen entfernen.
3
 Bei den 12, 16, 20 und 24 kW-Varianten sind die Schutzlamellen mit
Kabelbindern fixiert.
 Bei den 30 und 36 kW-Varianten ist der Steinaufsatz im Ofen abgelegt
und mit Schutzfolien versehen.
Blendring, Steinrost und ggf. Steinaufsatz abnehmen.
4
 Diese Teile werden erst nach der elektrischen Installation wieder
montiert.
Bei Zuluft von unten die Stellung der Lüftungslamellen prüfen.
5
 Die Lamellen werden bei der Fertigung des Ofens ca. 45° aufgestellt.
Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L
25-35 mm
