EOS Zeus Montage- Und Gebrauchsanweisungen
Ofen für saunakabinen
Vorschau ausblenden
Andere Handbücher für Zeus:
- Montage- und gebrauchsanweisung (16 Seiten) ,
- Montage- und gebrauchsanweisungen (55 Seiten)
Verwandte Anleitungen für EOS Zeus
Inhaltszusammenfassung für EOS Zeus
- Seite 1 EOS Zeus / Zeus L Ofen für Saunakabinen Montage- und Gebrauchsanweisung Made in Germany Druck-Nr.: 2901 4847 Stand: 48/20...
-
Seite 2: Dokumentation
Verwendete Zeichen, Symbole und Abbildungen Zusatzinformationen zu einem Bedienschritt Querverweis auf eine Seite Anweisung lesen Ergebnis des Handlungsschritts Tabellentitel Abbildungstitel Revisionsübersicht Datum Version Beschreibung 01.03.2021 01.00 Ersterstellung DE-2 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 3: Inhaltsverzeichnis
4.2.3 Innere Verdrahtung 12 kW - 36 kW .........DE-30 4.2.4 Elektrischen Anschluss herstellen........DE-32 Heizzeitbegrenzung................DE-33 5 Inbetriebnahme....................DE-34 Steine einfüllen ..................DE-35 Ofen in Betrieb nehmen ..............DE-36 Inbetriebnahme durch Fernwirken ..........DE-36 Aufguss ......................DE-36 EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-3... - Seite 4 6 Wartung......................DE-38 Ofen reinigen..................DE-38 Saunasteine austauschen..............DE-39 Rohrheizkörper austauschen ............DE-39 Störungen – Fehlerbeseitigung ............DE-44 7 Allgemeine Servicebedingungen ............DE-45 8 Entsorgung......................DE-47 DE-4 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L...
-
Seite 5: Allgemeine Sicherheitshinweise
Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu leichten oder mittelschweren Verletzun- gen führen kann. HINWEIS Hinweis weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu Schäden am Gerät führen kann. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-5... -
Seite 6: Montage Und Installation
Glasflächen der Kabine werden im Betrieb heiß. Achten Sie bei der Kabinenausführung darauf, dass berührbare durch heißes Glas Glasflächen an der Kabinen-Außenseite maximal 76°C heiß wer- den dürfen. Gegebenenfalls müssen Schutzeinrichtungen an- gebracht werden. DE-6 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... - Seite 7 Land geltenden Fachnormen und Vorschriften erfüllt werden. Die Kabinentür muss nach außen öffnen und darf keine Verrie- gelung haben, die im Fehlerfall nicht geöffnet werden kann. Wir empfehlen Magnetschließer oder Feder-Verschlüsse. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-7...
-
Seite 8: Einweisung Des Betreibers
Der Besuch einer Sauna-Kabine kann bei Personen mit gesund- Beeinträchtigungen heitlichen Beeinträchtigungen zu schweren Gesundheitsschäden bis zum Tod führen. Sauna-Besucher mit gesundheitlichen Beeinträchtigungen müssen vor dem Besuch einer Sauna-Kabine einen Arzt konsul- tieren. DE-8 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 9: Normen Und Vorschriften
Gerät spielen. Normen und Vorschriften Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheizgeräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-9... -
Seite 10: Identifikation

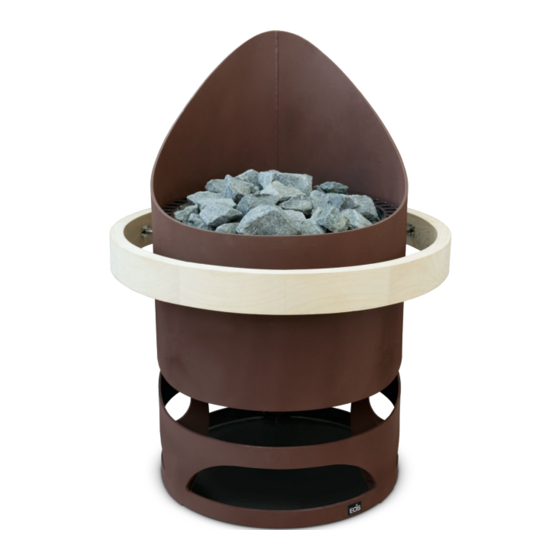

Zeus ist ein elektrisch beheizter finnischer Saunaofen, der in mehreren Leistungsvarianten erhältlich ist. Zeus L ist für die Montage in der Kabinenmitte vorgesehen. Zeus ist für den Einbau in einer Kabinenecke oder vor einer Wand vor- gesehen. Er ist mit einem asymmetrisch erhöhten Außenmantel (Schild) ausgestattet. -
Seite 11: Lieferumfang
Steine zwischen die Rohrheizkörper gelangen. Durch das hohe Gewicht der großen Steine könnte es sonst im Saunabe- trieb zu Verformung und Beschädigung der hellrot glühenden Heizstäbe kommen. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-11... -
Seite 12: Bestimmungsgemäße Verwendung
Der Saunaofen EOS Zeus/Zeus L ist ausschließlich zur Erwärmung von Saunakabinen in Verbindung mit einer entsprechenden Steuerung und einem Leistungsschaltgerät bestimmt. EOS Zeus/Zeus L ist ein freistehender Saunaofen und für Kabinen in der gewerblichen Nutzung geeignet. Der Ofen ist nicht für eine Verwendung im Freien geeignet! Er darf nur im Innenbereich von Gebäuden betrieben werden und darf... - Seite 13 Beim ersten Aufheizen kann es zu einer leichten Geruchsbildung durch Verdunsten von Betriebsstoffen aus den Fertigungsprozessen kommen. Lüften Sie nach diesem Vorgang Ihre Kabine, bevor Sie mit dem Sauna- bad beginnen. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-13...
-
Seite 14: Technische Daten
Zeus L ca. EmoTouch-Serie LSG 36 ~ Ø 70 x 128 kg Compact-Serie 30 kW 50-65 m 50 x 10cm 79 cm ~ Ø 25-30 cm 36 kW 65-70 m DE-14 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 15: Montage
Montage Montage In diesem Kapitel wird gezeigt, wie Zeus montiert wird. Vor der Geräte- montage müssen Zu- und Abluftöffnungen in der Kabine angebracht wer- den. Ggf. müssen zusätzliche Lüfter in den Öffnungen montiert werden. Alle Schutzfolien müssen entfernt werden. HINWEIS Sachschaden durch falschen Montageort Der Ofen ist nicht für eine Verwendung im Freien geeignet! -
Seite 16: Montageort
Abstand zwischen Ofenschutz und Sitzbank mind. 100 mm > > A Kabinendecke D Ofen B Temperaturfühler mit STB* E Zuluftöffnung C Kabinenwand F Ofenschutz Maße in der Kabine (in mm) * STB: Schutztemperaturbegrenzer DE-16 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 17: Zu- Und Abluftöffnungen
Zuluft von der Seite, DE-19 Abluftöffnung Folgende Kriterien muss die Abluftöffnung erfüllen: Lage: Gegenüber vom Ofen Höhe: 30 - 50 cm über dem Kabinenboden Weitere Vorgaben siehe 2.5 Technische Daten, DE-14. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-17... - Seite 18 Bei dieser Luftführung müssen die Lamellen am Ofenboden aufgebogen sein. Siehe Ofen aufstellen, DE-22. Die Lamellen werden bei der Fertigung des Ofens aufgestellt. Vor der Inbe- triebnahme muss der Zustand überprüft werden. DE-18 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L...
- Seite 19 Ein Kanal führt frische Luft zur Öffnung bzw. den Öffnungen. Ein Lüfter muss außerhalb der Kabine am Anfang des Kanals ange- bracht werden. > 150 A Zuluft B Lamellen geschlossen Montage Zuluftöffnung Kabinenwand EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-19...
-
Seite 20: Anschlusskabel
über dem Ofen. Siehe Maße in der Kabine (in mm), DE-16. Der Temperaturfühler mit dem STB gehören nicht zum Lieferumfang. Zur Montage siehe die zugehörige separate Montageanweisung des Steuerge- räts. DE-20 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 21: Montage Ofen
H Schutzlamellen, nur 12-24 kW D Rost Steinaufsatz, nur bei 30/36 kW E Sicherungsbolzen der Heizeinheit Unter dem Heizeinsatz ist eine Tropfwanne montiert, die beim Aufguss das Restwasser auffängt und dort verdampft. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-21... - Seite 22 Diese Teile werden erst nach der elektrischen Installation wieder montiert. Bei Zuluft von unten die Stellung der Lüftungslamellen prüfen. Die Lamellen werden bei der Fertigung des Ofens ca. 45° aufgestellt. DE-22 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L...
-
Seite 23: Montage Ofenschutz (Optional)
Ofen abkühlen lassen. Steine abnehmen. An der Unterseite des Ofens am Anschlusskasten die Klemmbügel lösen und rote Anschlussstecker abziehen. Die Anschlüsse sind unten durch die seitliche Öffnung im Gehäuse erreichbar. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-23... - Seite 24 2 Sicherungsbolzen für den Heizeinsatz abschrauben. Heizeinsatz an den Rohrheizkörpern aus dem Ofen heben. Der Heizeinsatz besteht aus dem Innenmantel, dem Heizregister und dem Anschlusskasten, die am unteren Steinrost fest miteinander verbunden sind. DE-24 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L...
- Seite 25 Aufnahmehülsen (C) von außen aufschrauben und fest anziehen. An der Vorderseite mittig die Halterungshülse (D) bis zum Anschlag auf- stecken. Die große Bohrung der Hülse muss nach außen zeigen. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-25...
- Seite 26 Die seitlichen Befestigungseinsätze in die vorgefrästen Taschen in der Ofenreling einführen und mit den Kreuzschlitz-Schrauben (F) an Holz festziehen. Justierungshülsen (G) der hinteren Halterungen drehen, bis die Abstän- de an allen Seiten gleichmäßig sind. DE-26 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L...
- Seite 27 Nur Steine mit der Körnung 100-150 mm verwenden. Siehe dazu 5.1 Steine einfüllen, DE-35. Ofen in Betrieb nehmen. 4.2.4 Elektrischen Anschluss herstellen, DE-32. 5.2 Ofen in Betrieb nehmen, DE-36 EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-27...
-
Seite 28: Installation
Leistung an ein oder zwei Leistungsschaltgeräte (LSG) ange- schlossen. Die interne Verdrahtung ist je nach Ofenleistung unterschied- lich. Beachten Sie dabei die Montage- und Gebrauchsanweisungen der Steuer- geräte und Leistungsschaltgeräte. DE-28 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 29: Anschlussübersicht 12 Kw / 16 Kw
S1 V N L1 L2 L3 N 1 1 1 230 V AC N 400 V AC 3N D Leistungsschaltgerät A Saunasteuerung B Ofenfühler mit STB C Saunaofen 36 kW Schaltleistung EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-29... -
Seite 30: Innere Verdrahtung 12 Kw - 36 Kw
N W V U N W V U N W V U Innere Verdrahtung 20 / 24 kW 20 kW = 12 x 1,66 kW 24 kW = 12 x 2,0 kW DE-30 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... - Seite 31 N W V U N W V U N W V U Innere Verdrahtung 20 / 36 kW 30 kW = 12 x 2,5 kW 36 kW = 12 x 3,0 kW EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-31...
-
Seite 32: Elektrischen Anschluss Herstellen
A Anschlusskasten C Blechrinne B Stecker mit Verriegelung D Anschlusskabel Die Blechrinne schützt die Kabel vor der von oben kommenden Strahlungswärme. Kabel innen an der Ofenwand nach unten führen. DE-32 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 33: Heizzeitbegrenzung
Wiedereinschalten zuläs- sig ist. Nach UL875 (USA) muss dieser Zeitschalter spätestens nach einer Stunde den Saunaofen allpolig vom Netz trennen und darf sich nicht selbstständig wieder Einschalten. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-33... -
Seite 34: Inbetriebnahme
Kräuter oder ähnliche Stoffe zur Luftaromatisierung, die sich im Ofenbereich befinden, können zu Brand führen. Kabine vor jeder Inbetriebnahme inspizieren. Kabine nur in Betrieb nehmen, wenn alle Zu- und Abluftöffnun- gen geöffnet sind. DE-34 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 35: Steine Einfüllen
Steine unter fließendem Wasser gründlich abwaschen. WARNUNG! Zu dicht aufgelegte Steine behindern den Abzug der hei- ßen Luft. Dies führt zu Überhitzung im Gerät. Steine lose auf den Steinrost legen. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-35... -
Seite 36: Ofen In Betrieb Nehmen
Aufguss Bevor der erste Aufguss gestartet werden kann, muss die Kabine ausrei- chend aufgeheizt sein. Der Temperaturfühler kontrolliert die Temperatur und informiert über das Bedienteil, wenn die Wunschtemperatur erreicht ist. DE-36 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... - Seite 37 Warten Sie nach jedem Aufguss ca. 10 Minuten bis zum nächsten Aufguss. Erst dann haben sich die Saunasteine wieder ausreichend erhitzt. Empfehlung: Beim Aufguss sollten nicht mehr als ca. 10 cl Wasser je m³ Kabinenvolumen verdampft werden. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-37...
-
Seite 38: Wartung
Öffnungen und Abstrahlbleche von Flusen und Staub befreien. Durch das Ansaugen der Frischluft können sich Öffnungen leicht mit Flusen und Staub zusetzen. Dadurch wird die Luftkonvektion des Saunaofens eingeschränkt und es können unzulässige Temperaturen auftreten. DE-38 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 39: Saunasteine Austauschen
Ein komplettes Ersatz-Heizregister wird mit Anschlusskas- ten aber ohne den Innenmantel geliefert. Erforderliche Handlungsschritte: Heizregister herausnehmen, DE-40 Rohrheizkörper austauschen, DE-42 Heizregister einsetzen, DE-43 EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-39... - Seite 40 Die Anschlüsse sind unten durch die seitliche Öffnung im Gehäuse erreichbar. An der Unterseite des Ofens am Anschlusskasten die Klemmbügel lösen und rote Anschlussstecker abziehen. Blendring und Schutzlamellen oder Steinaufsatz abnehmen. DE-40 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L...
- Seite 41 Sie können von oben durch die Rohrheizkörper hindurch greifen. Heizregister mit Anschlusskasten herausnehmen. Defekten Rohrheizkörper austauschen. Siehe hierzu Rohrheizkörper austauschen, DE-42 Neues Heizregister einsetzen. Siehe hierzu Heizregister einsetzen, DE-43 EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-41...
- Seite 42 Muttern mit Drehmomentschlüssel (159 Nm) festziehen. In den Anschlusskasten darf kein Wasser eindringen können. Mit einem Maulschlüssel SW 19 können Sie den Sechskant am Rohrheizkörper beim Anziehen der Mutter kontern. DE-42 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L...
- Seite 43 Steckverbindungen wieder aufstecken und Sicherungsbügel schließen. 4.2.4 Elektrischen Anschluss herstellen, DE-32 Blendring und Schutzlamellen oder Steinaufsatz aufsetzen. Steine locker auflegen. Siehe Saunasteine neu auflegen, DE-39 Spannungsversorgung wieder herstellen. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-43...
-
Seite 44: Störungen - Fehlerbeseitigung
Luft zum Ofen gelangt. Der Temperaturfühler mit dem STB ist Positionierung des Temperaturfühlers nicht optimal platziert. prüfen und ggf. korrigieren. Siehe 3.2 Temperaturfühler montieren, DE-20. DE-44 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L... -
Seite 45: Allgemeine Servicebedingungen
Die entstehenden Kosten werden, sofern der Hauptgrund des Servicefalls nicht im Verschulden des Technikherstellers begründet ist, nach dem Ser- viceeinsatz an den Auftraggeber weiter berechnet und sind von diesem innerhalb der vereinbarten Zahlungsziels vollständig auszugleichen. EOS Zeus / Zeus L - Montage- und Gebrauchsanweisung DE-45... - Seite 46 über diesen abgewickelt. Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. DE-46 Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L...
-
Seite 47: Entsorgung
Beachten Sie bei der Entsorgung die örtlichen Bestimmungen, Gesetze, Vorschriften, Normen und Richtlinien. Nicht mit dem Hausmüll entsorgen. Verpackung Die Verpackung des Zeus kann vollständig getrennt, entsorgt und dem Recycling zugeführt werden. Folgende Materialien fallen an: Altpapier/Pappe Kunststofffolie Altgerät... - Seite 48 Damit wir Ihre Fragen schnell und kompetent beantworten können, geben Sie uns immer die auf dem Typenschild vermerkten Daten wie Typenbe- zeichnung, Artikel-Nr. und Serien-Nr. an. Verkaufsdatum Stempel / Unterschrift des Händlers: © EOS Saunatechnik GmbH - Alle Rechte vorbehalten.
