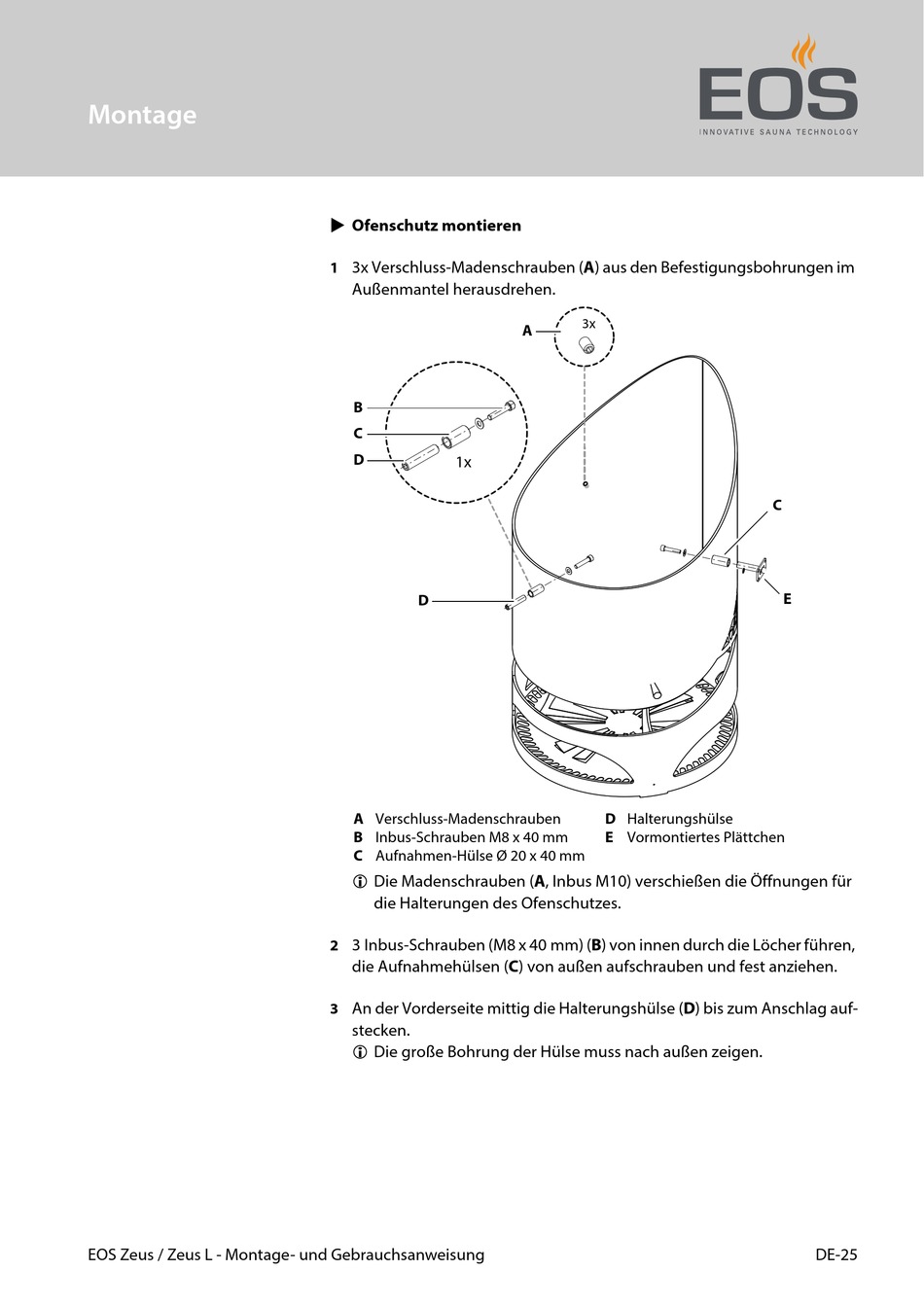

 Ofenschutz montieren
3x Verschluss-Madenschrauben (A) aus den Befestigungsbohrungen im
1
Außenmantel herausdrehen.
B
C
1x
D
D
A Verschluss-Madenschrauben
B Inbus-Schrauben M8 x 40 mm
C Aufnahmen-Hülse Ø 20 x 40 mm
 Die Madenschrauben (A, Inbus M10) verschießen die Öffnungen für
die Halterungen des Ofenschutzes.
3 Inbus-Schrauben (M8 x 40 mm) (B) von innen durch die Löcher führen,
2
die Aufnahmehülsen (C) von außen aufschrauben und fest anziehen.
An der Vorderseite mittig die Halterungshülse (D) bis zum Anschlag auf-
3
stecken.
 Die große Bohrung der Hülse muss nach außen zeigen.
3x
A
D Halterungshülse
E Vormontiertes Plättchen
C
E
