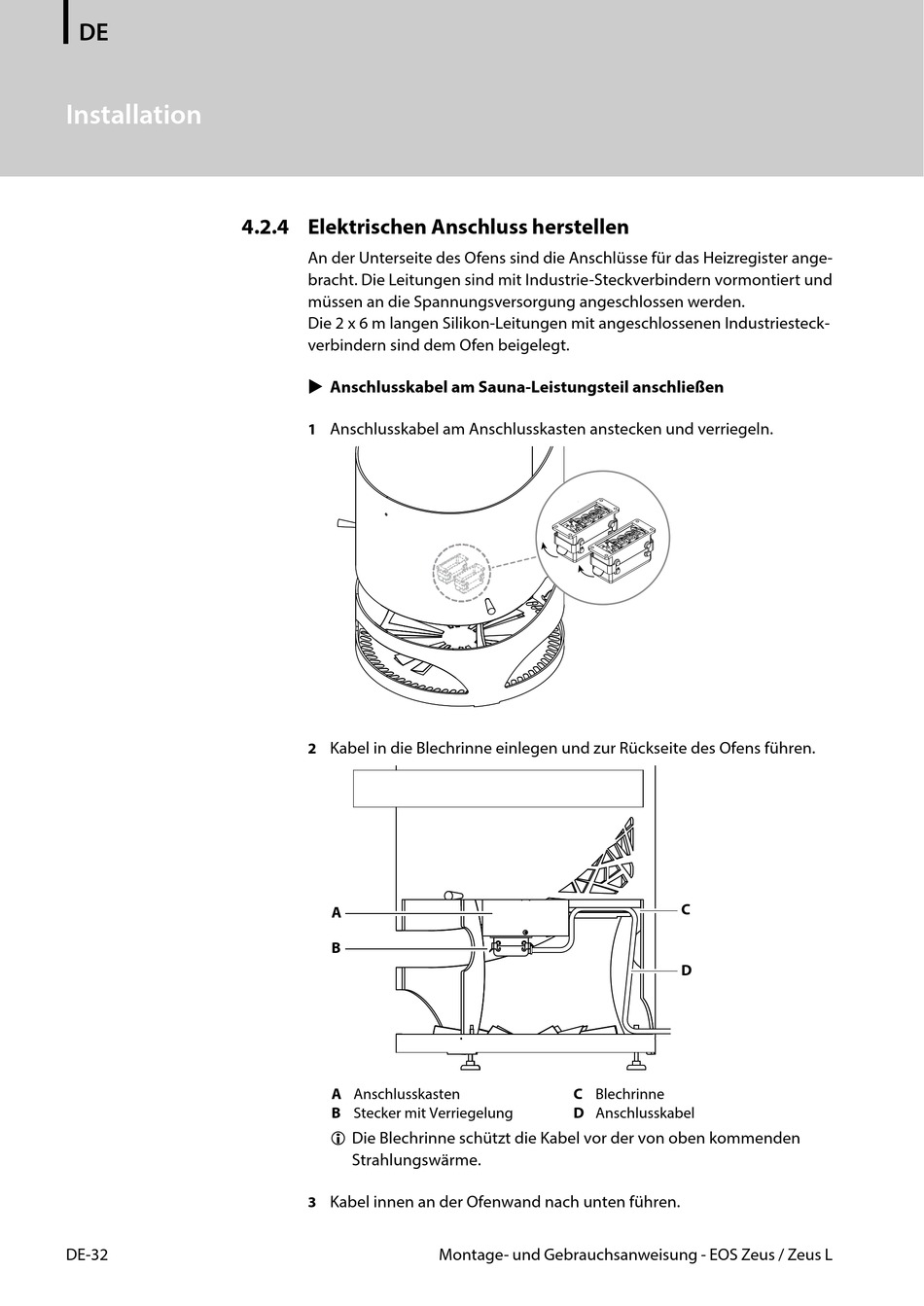

4.2.4 Elektrischen Anschluss herstellen

An der Unterseite des Ofens sind die Anschlüsse für das Heizregister ange-
bracht. Die Leitungen sind mit Industrie-Steckverbindern vormontiert und
müssen an die Spannungsversorgung angeschlossen werden.
Die 2 x 6 m langen Silikon-Leitungen mit angeschlossenen Industriesteck-
verbindern sind dem Ofen beigelegt.
 Anschlusskabel am Sauna-Leistungsteil anschließen
Anschlusskabel am Anschlusskasten anstecken und verriegeln.
1
Kabel in die Blechrinne einlegen und zur Rückseite des Ofens führen.
2
A
B
A Anschlusskasten
B Stecker mit Verriegelung
 Die Blechrinne schützt die Kabel vor der von oben kommenden
Strahlungswärme.
Kabel innen an der Ofenwand nach unten führen.
3
C Blechrinne
D Anschlusskabel
Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L
C
D
