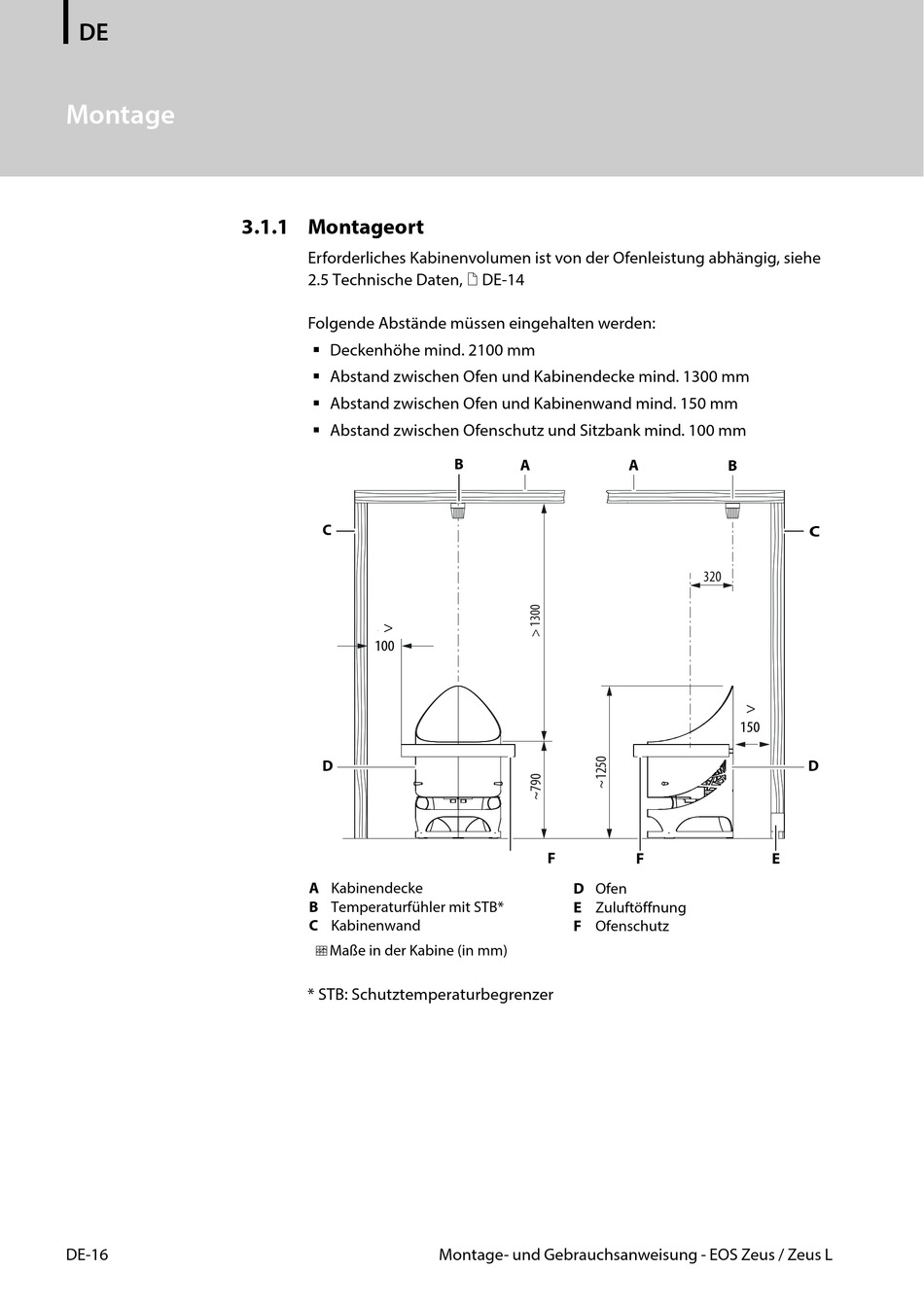

3.1.1 Montageort

Erforderliches Kabinenvolumen ist von der Ofenleistung abhängig, siehe
2.5 Technische Daten,  DE-14
Folgende Abstände müssen eingehalten werden:
 Deckenhöhe mind. 2100 mm
 Abstand zwischen Ofen und Kabinendecke mind. 1300 mm
 Abstand zwischen Ofen und Kabinenwand mind. 150 mm
 Abstand zwischen Ofenschutz und Sitzbank mind. 100 mm
C
>
100
D
A Kabinendecke
B Temperaturfühler mit STB*
C Kabinenwand
Maße in der Kabine (in mm)
* STB: Schutztemperaturbegrenzer
B
A
F
D Ofen
E Zuluftöffnung
F Ofenschutz
Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L
