Wartung
DE-42

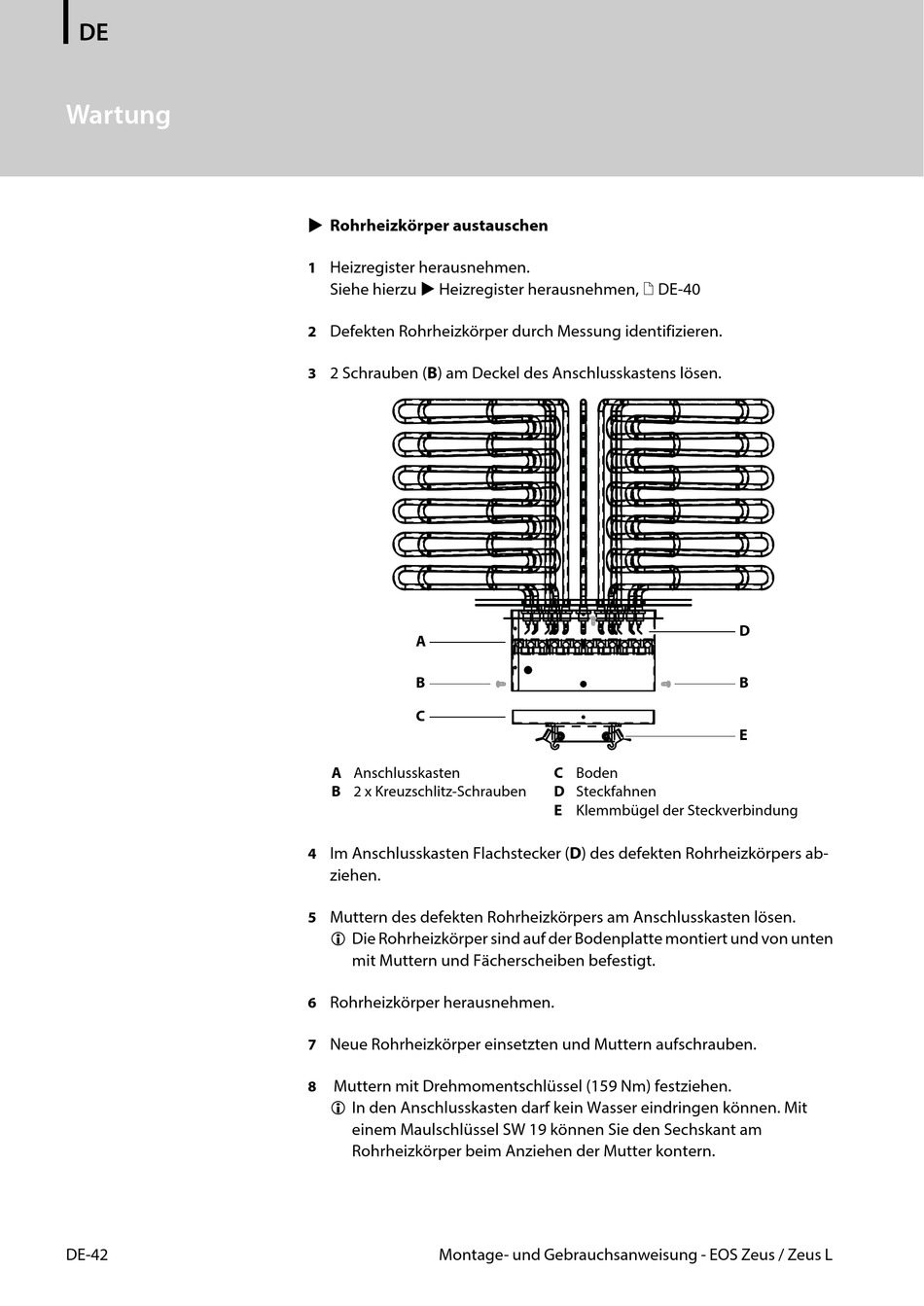

 Rohrheizkörper austauschen
Heizregister herausnehmen.
1
Siehe hierzu  Heizregister herausnehmen,  DE-40
Defekten Rohrheizkörper durch Messung identifizieren.
2
2 Schrauben (B) am Deckel des Anschlusskastens lösen.
3
A
B
C
A Anschlusskasten
B 2 x Kreuzschlitz-Schrauben
Im Anschlusskasten Flachstecker (D) des defekten Rohrheizkörpers ab-
4
ziehen.
Muttern des defekten Rohrheizkörpers am Anschlusskasten lösen.
5
 Die Rohrheizkörper sind auf der Bodenplatte montiert und von unten
mit Muttern und Fächerscheiben befestigt.
Rohrheizkörper herausnehmen.
6
Neue Rohrheizkörper einsetzten und Muttern aufschrauben.
7
Muttern mit Drehmomentschlüssel (159 Nm) festziehen.
8
 In den Anschlusskasten darf kein Wasser eindringen können. Mit
einem Maulschlüssel SW 19 können Sie den Sechskant am
Rohrheizkörper beim Anziehen der Mutter kontern.
Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L
C Boden
D Steckfahnen
E Klemmbügel der Steckverbindung
D
B
E
