EOS Zeus Montage- Und Gebrauchsanweisungen Seite 18

DE
Montage
DE-18

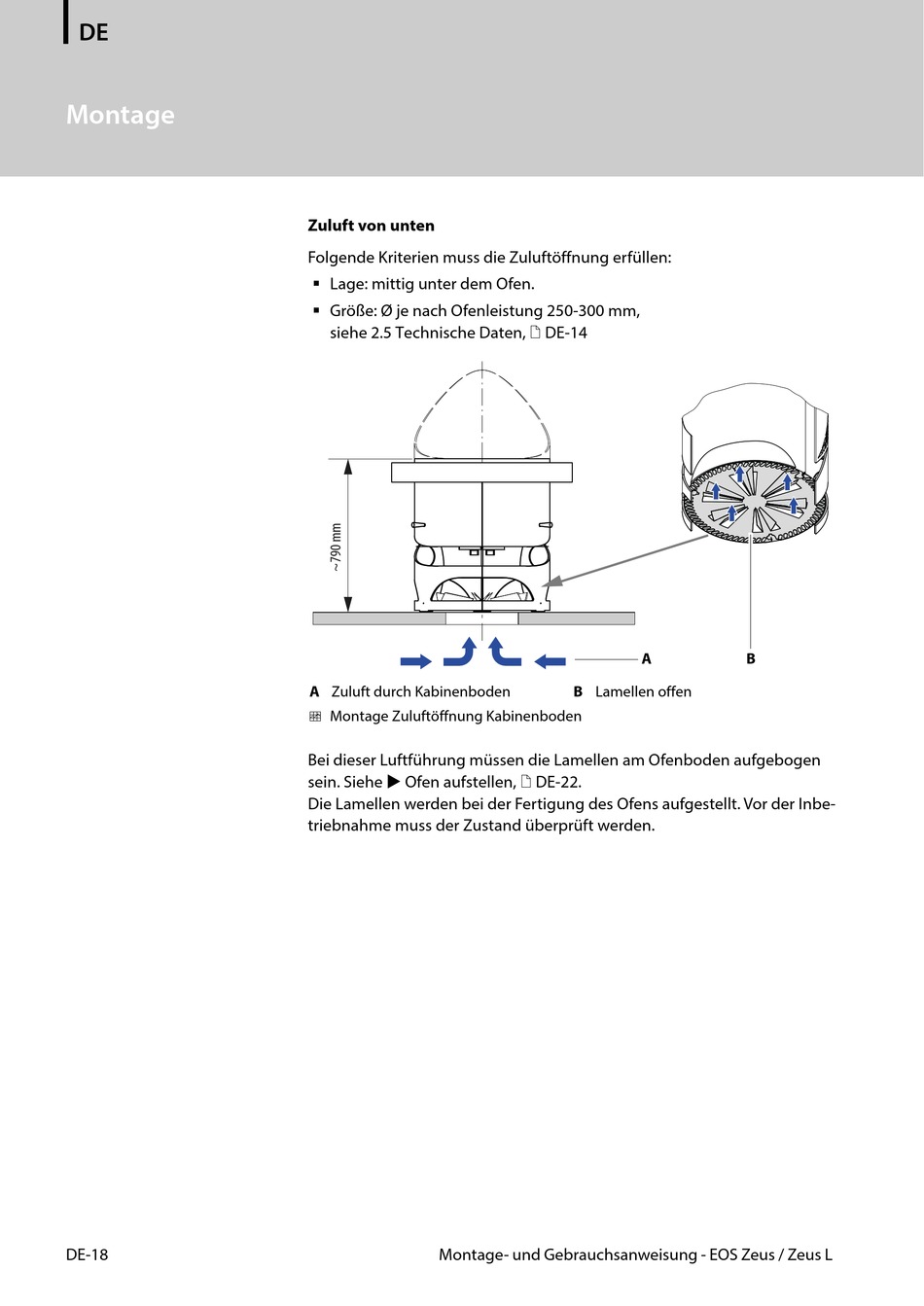

Zuluft von unten
Folgende Kriterien muss die Zuluftöffnung erfüllen:
 Lage: mittig unter dem Ofen.
 Größe: Ø je nach Ofenleistung 250-300 mm,
siehe 2.5 Technische Daten,  DE-14
A Zuluft durch Kabinenboden
 Montage Zuluftöffnung Kabinenboden
Bei dieser Luftführung müssen die Lamellen am Ofenboden aufgebogen
sein. Siehe  Ofen aufstellen,  DE-22.
Die Lamellen werden bei der Fertigung des Ofens aufgestellt. Vor der Inbe-
triebnahme muss der Zustand überprüft werden.
Montage- und Gebrauchsanweisung - EOS Zeus / Zeus L
A B
B Lamellen offen
