Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme: 6,0; 7,5; 9,0 kW je nach Ausführung
Verdampferleistung: 1,5 kW
Höhe: 760 mm bei 160 mm Bodenabstand
Breite: 450 mm
Tiefe: 380 mm
Steinfüllung: 15 kg
Ableitstrom: max. 0,75 mA je kW Heizleistung

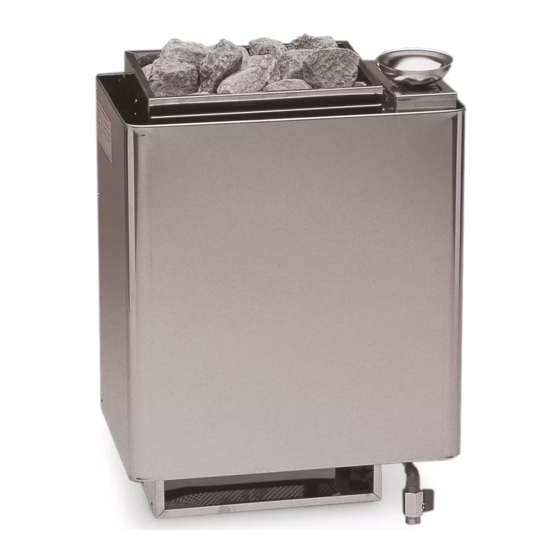

Saunaofen für den Einsatz in Familiensauna
Im Lieferumfang enthalten sind:
1 Saunaofen mit Verdampfer
1 Wandhalterung
1 Deckel für Anschlußkasten
1 Zubehörbeutel mit
2 St. Kabelverschraubung PG 16
3 St. Blechschraube B 4,2 x 9,5
4 St. Spanplattenschrauben
1 Einheit Saunasteine separat im Gewebesack
Druck Nr. 29341224 / - 10.02

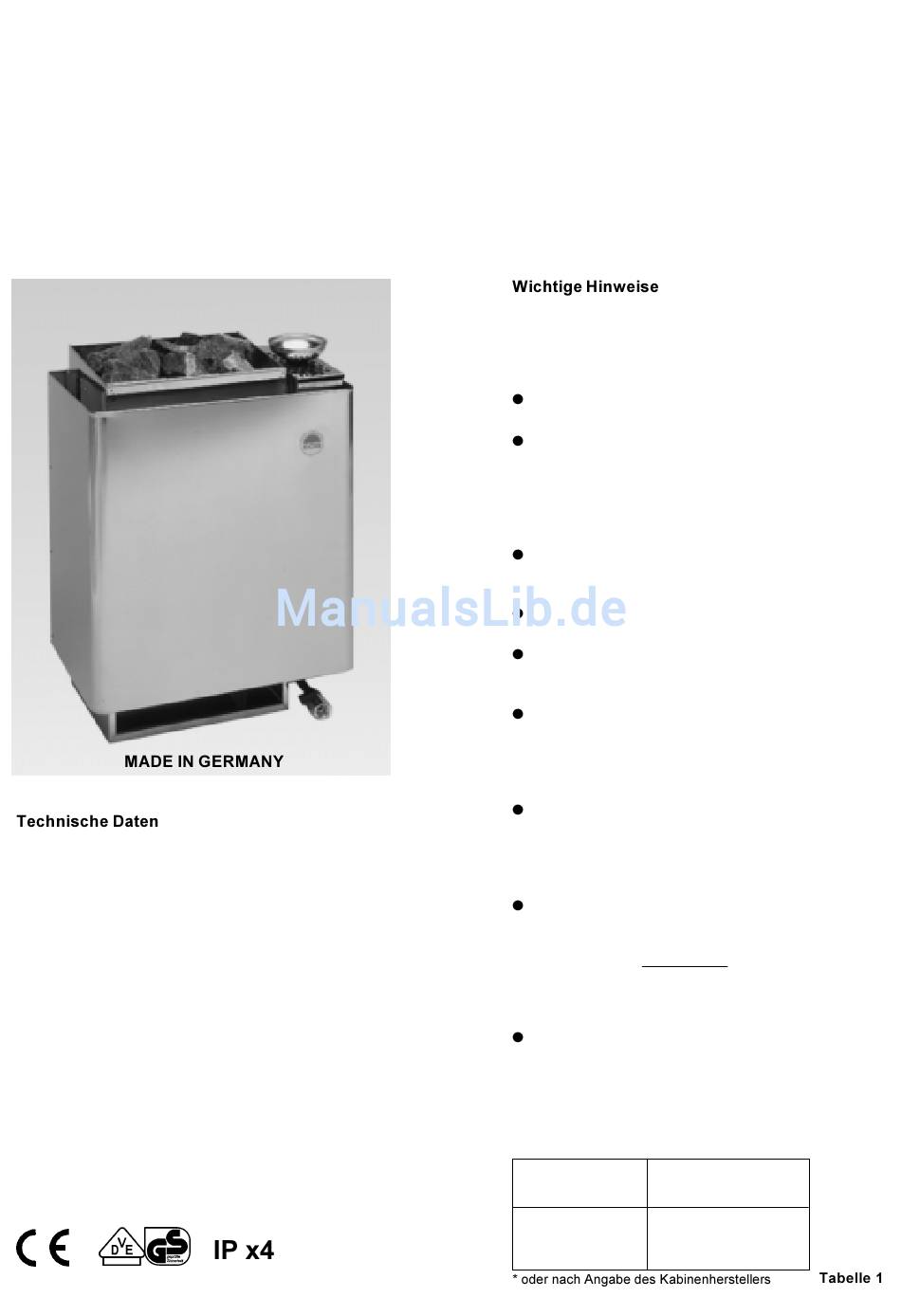

Montage- und Gebrauchsanweisung
Elektro-Saunaofen mit Verdampfer
Typ Bi-O-Mat W
20009571
(Wandausführung)
Bei unsachgemäßer Montage besteht Brandgefahr!
Lesen Sie bitte diese Montageanweisung sorgfältig
durch. Beachten Sie besonders die Maßangaben und
die nachfolgenden Hinweise.
Der Saunaofen ist für eine Anschlußspannung von
400 V AC 3 N über Saunasteuergerät vorgesehen.
Die Montage und der Anschluß des Saunaofens, Steu-
ergerätes und anderer elektrischer Betriebsmittel dür-
fen nur durch einen Fachmann erfolgen. Hierbei sind
besonders die notwendigen Schutzmaßnahmen nach
VDE 0100 v. § 49 DA/6 und VDE 0100 Teil 703/11.82
§4 zu beachten.
Saunaofen und Steuergerät dürfen nur in Saunakabinen
aus geeignetem, harzarmen und unbehandeltem Ma-
terial (z.B. Nordische Fichte) verwendet werden.
Die Mindesthöhe der Saunakabine muß innen 1,90 m
betragen.
In der Saunakabine darf nur ein Saunaofen mit der
erforderlichen Heizleistung montiert werden (siehe Ta-
belle 2).
In jeder Saunakabine sind Be- und Entlüftungs-
öffnungen vorzusehen. Die Belüftungsöffnungen müs-
sen immer hinter dem Saunaofen, ca. 5 bis 10 cm über
dem Fußboden angeordnet werden. Die Mindestmaße
der Be- und Entlüftung entnehmen Sie der Tabelle 1.
Die Entlüftung wird
Saunaofen in der hinteren Saunawand im unteren
Bereich angebracht. Die Be- und Entlüftung darf nicht
verschlossen werden. Bitte beachten Sie die Hinweise
Ihres Saunakabinenlieferanten.
Für die Regelung bzw. Steuerung des Saunaofens ist
eines der später angegebenen Steuergeräte zu ver-
wenden. Dieses Steuergerät wird an geeigneter Stelle
an der Kabinen-Außenwand befestigt, die zugehöri-
gen Fühlergehäuse gemäß der den Steuergeräten
beiliegenden Montageanleitung im Inneren der Sauna-
kabine.
Die Kabinenbeleuchtung mit der dazugehörenden In-
stallation muß in der Ausführung "spritzwasserge-
schützt" und für eine Umgebungstemperatur von 140°C
geeignet sein. Daher ist in Verbindung mit dem Sauna-
ofen nur eine VDE-geprüfte Saunaleuchte mit max. 40
Watt zu installieren.
Anschlußleistung
Mindestmaße der Be-
in kW
und Entlüftung in cm
6,0
7,5
9,0
für
immer diagonal versetzt zum
35 x 4 cm *
35 x 5 cm *
35 x 6 cm *
1
Werbung
Verwandte Anleitungen für EOS Bi-O-Mat W
Inhaltszusammenfassung für EOS Bi-O-Mat W
- Seite 1 Montage- und Gebrauchsanweisung für Elektro-Saunaofen mit Verdampfer Typ Bi-O-Mat W (Wandausführung) Bei unsachgemäßer Montage besteht Brandgefahr! Lesen Sie bitte diese Montageanweisung sorgfältig durch. Beachten Sie besonders die Maßangaben und die nachfolgenden Hinweise. Der Saunaofen ist für eine Anschlußspannung von 400 V AC 3 N über Saunasteuergerät vorgesehen.
- Seite 2 Die Sauna-Einrichtung (Saunaofen, Steuergerät, Beleuchtung usw.) darf nur durch einen örtlich zu- 400 V AC 3N gelassenen Elektroinstallateur mittels festem An- schluß an das Netz angeschlossen werden. Alle Anschlußleitungen, die im Inneren der Kabine verlegt werden, müssen für eine Umgebungstemperatur von mindestens 140°C geeignet sein.
- Seite 3 Diese Arbeit wird Ihr Elektroinstallateur ohne weitere Erklä- rung gemäß dem v.g. Anschlußschema und nach dem in Wandhalterung gemäß Abb. 5 + 6 mittig über der dem jeweiligen Steuergerät eingeklebten Schaltbild durch- Lufteintrittsöffnung mit den beigefügten Spanplatten- führen können. schrauben an der Kabinenwand festschrauben. Beachten Sie jedoch, daß...
- Seite 4 Die mitgelieferten Saunasteine unter fließendem Was- ser gründlich waschen und in den Steinbehälter lose einlegen, so daß eine Konvektionsluftströmung des Saunaofens gewährleistet ist (Abb. 9 + 10). Anschlußleitung an das Netz 400 V AC anschließen. Hierbei die Vorschriften des örtlichen EVU und des VDE beachten.
- Seite 5 Abb. 11 Kräuter und Essenzen nur in Kräuterschale geben. Wird die Anlage mit einem Steuergerät ohne Wasser- mangel-Schaltung betrieben, bleibt die Klemme Wm unbelegt. Sehr geehrter Kunde! Gewährleistung Sie haben mit Ihrem Saunaofen ein hochwertiges Produkt Die Gewährleistungsfrist für Saunaöfen beträgt 1 Jahr ab erworben, das dem derzeitigen Stand der Technik ent- Kaufdatum.
