- Seite 1 EOS Skiff Saunaofen mit Vorrichtung für Eventaufguss Montage- und Gebrauchsanweisung Made in Germany Druck-Nr.: 2901 5145 Stand: 06/20...
-
Seite 2: Dokumentation
Verwendete Zeichen, Symbole und Abbildungen Zusatzinformationen zu einem Bedienschritt Querverweis auf eine Seite Anweisung lesen Ergebnis des Handlungsschritts Tabellentitel Abbildungstitel Revisionsübersicht Datum Version Beschreibung 10.04.2021 01.00 Ersterstellung EOS Skiff - Montage- und Gebrauchsanweisung DE-2... -
Seite 3: Inhaltsverzeichnis
Schaltplan Skiff..................DE-28 Elektrischen Anschluss herstellen............DE-29 Heizzeitbegrenzung................DE-31 Wasserleitung anschließen ...............DE-32 Steine einfüllen ..................DE-34 Wasserniveau einstellen ..............DE-35 Funktionstest...................DE-38 Außenverkleidung aufbauen.............DE-38 4.10 Warnhinweisschild ................DE-41 5 Inbetriebnahme....................DE-42 Saunaofen in Betrieb nehmen ............DE-42 Inbetriebnahme durch Fernwirken ..........DE-43 Eventaufguss ...................DE-43 EOS Skiff - Montage- und Gebrauchsanweisung DE-3... - Seite 4 Saunasteine ..................... DE-51 Mechanischer Antrieb ................. DE-52 6.4.1 Trapezspindel und Kegelräder ......... DE-52 6.4.2 Kette................... DE-54 Rohrheizkörper austauschen ............DE-62 Störungen – Fehlerbeseitigung ............DE-68 7 Allgemeine Servicebedingungen ............DE-69 8 Entsorgung......................DE-71 DE-4 Montage- und Gebrauchsanweisung - EOS Skiff...
-
Seite 5: Allgemeine Sicherheitshinweise
Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu leichten oder mittelschweren Verletzun- gen führen kann. HINWEIS Hinweis weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu Schäden am Gerät führen kann. EOS Skiff - Montage- und Gebrauchsanweisung DE-5... -
Seite 6: Montage Und Installation
Glasflächen an der Kabinen-Außenseite maximal 76° C heiß werden dürfen. Gegebenenfalls müssen Schutzeinrichtungen angebracht werden. Verbrennungsgefahr Während des Betriebes auftretende hohe Temperaturen am durch heißes Gerät Saunaofen können bei Berührung zu Verbrennungen führen. Halten Sie Sicherheitsabstände ein. DE-6 Montage- und Gebrauchsanweisung - EOS Skiff... -
Seite 7: Einweisung Des Betreibers
Bei Betrieb mit Zeitvorwahl oder durch Fernwirken eine geeig- nete Sicherheitseinrichtung installieren. Die Saunakabine vor jeder erneuten Inbetriebnahme inspizie- ren und sicherstellen, dass keine Tücher, Reinigungsmittel oder sonstige Gegenstände auf dem Saunaofen liegen. EOS Skiff - Montage- und Gebrauchsanweisung DE-7... - Seite 8 Überschreiten Sie nicht die üblichen Saunazeiten. Verlassen Sie die Saunakabine, wenn Ihr Körper ungewöhnlich auf die Wärme reagiert oder Sie sich unwohl fühlen. Verzichten Sie auf Alkohol, Drogen und Medikamente, wenn Sie saunieren. DE-8 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 9 Wasserdampf beachten und sicheren Abstand einhalten. Wasserdampf Personen, die die Vorrichtung bedienen, sollten darin geschult sein. Bakterienbildung im Im Wasser des Wasserbeckens können sich Bakterien vermehren. Wasser regelmäßig austauschen. Wasserbecken Wasser bei längerem Nichtgebrauch ablassen. EOS Skiff - Montage- und Gebrauchsanweisung DE-9...
- Seite 10 VDE 0100 T 703. In Verbindung mit dem Saunaofen darf nur eine Saunaleuchte mit max. 40 Watt installiert werden. Die Kabine darf keine Verriegelung haben, die im Fehlerfall nicht geöffnet werden kann. Wir empfehlen Magnetschließer oder Feder-Verschlüsse. DE-10 Montage- und Gebrauchsanweisung - EOS Skiff...
-
Seite 11: Normen Und Vorschriften
Allgemeine Sicherheitshinweise Normen und Vorschriften Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheizgeräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. EOS Skiff - Montage- und Gebrauchsanweisung DE-11... -
Seite 12: Identifikation

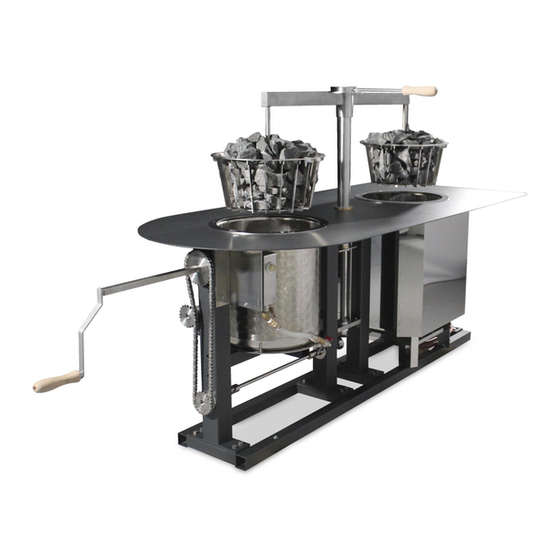

Identifikation Identifikation EOS Skiff ist ein elektrisch beheizter Saunaofen mit einer Vorrichtung für Eventaufgüsse. Er verfügt über zwei Steinkörbe, die abwechselnd in aufgeheiztem Zustand in ein Wasserbad getaucht werden. In Kombination mit einem oder mehreren anderen Saunaöfen kann EOS Skiff die bestehende Sauna mit einen Eventaufguss ergänzen. -
Seite 13: Typenschild
400V 3N AC 50 Hz 9,0 kW Made in Germany S-No. 14.20 00001 EOS-SAUNATECHNIK GmbH, 35759 Driedorf A Bezeichnung und Name E Hersteller B Artikelnummer F Ofenleistung C Elektrischer Anschluss G Herstellungsdatum D Ursprungsland H Seriennummer Typenschild EOS Skiff - Montage- und Gebrauchsanweisung DE-13... -
Seite 14: Lieferumfang
Teilen in Betrieb genommen werden. Folgende Teile sind im Lieferumfang enthalten: A Ausgleichsverlängerung Kurbel D Montageanweisung B Kurbel E Saunasteine – optional erhältlich C Funktionshandgriff F Saunaofen (Form der Abdeckplatte kann variieren) Lieferumfang DE-14 Montage- und Gebrauchsanweisung - EOS Skiff... - Seite 15 Identifikation Definition der Seiten A Frontseite C Rechte Seite B Rückseite D Linke Seite Definition der Seiten EOS Skiff - Montage- und Gebrauchsanweisung DE-15...
-
Seite 16: Technische Daten
Kabinen in der gewerblichen Nutzung geeignet. Jeder darüber hinausge- hende Gebrauch gilt als nicht bestimmungsgemäß. EOS Skiff ist ein Saunaofen, der freistehend oder mit der linken Seite an eine Wand grenzend aufgestellt werden kann. Siehe dazu Definition der Seiten, DE-15. -
Seite 17: Montage
Montage In diesem Kapitel wird gezeigt, wie der Saunaofen mit der mechanischen Vorrichtung montiert wird. Bei der baulichen Ausführung der Kabine muss die Konstruktion des Skiff beachtet werden. Insbesondere muss die Zugänglichkeit zu Wartung, Rei- nigung und Service beachtet werden Vor der Gerätemontage müssen Zu- und Abluftöffnungen in der Kabine... -
Seite 18: Montageort
Folgende Kriterien muss die Zuluftöffnung erfüllen: Lage: Hinter dem Saunaofen Höhe: 10 cm über dem Podest Wenn dennoch zu wenig frische Luft zum Saunaofen gelangt, muss ein Lüfter außerhalb der Kabine an der Öffnung angebracht werden. DE-18 Montage- und Gebrauchsanweisung - EOS Skiff... - Seite 19 Lage: Unter dem Heizgerät des Saunaofens Ein Kanal führt frische Luft zur Öffnung. Ein Lüfter muss außerhalb der Kabine am Anfang des Kanals ange- bracht werden. A Zuluft C Podest B Fußboden Montage Zuluftöffnung Kabinenboden EOS Skiff - Montage- und Gebrauchsanweisung DE-19...
-
Seite 20: Anschlusskabel
Sie Holzabdeckleisten an. Vorgaben für die Steuerung Damit die Temperaturregelung der Saunakabine störungsfrei funktionie- ren kann, müssen die Betriebsbedingungen der Steuerung beachtet wer- den. Der Platz für die Montage muss entsprechend gewählt werden. DE-20 Montage- und Gebrauchsanweisung - EOS Skiff... -
Seite 21: Temperaturfühler In Der Kabine Montieren
Wenn die Zuluft für den Saunaofen über einen Kanal im Boden angelegt ist, dann muss das Belüftungsloch auch durch das Podest führen. Siehe dazu den Abschnitt Zuluftöffnung unter dem Saunaofen, DE-19. Werkzeug: Bohrmaschine 4 Schrauben, ggf. passende Dübel EOS Skiff - Montage- und Gebrauchsanweisung DE-21... - Seite 22 Ausführung des Podests gewählt werden. Die Bohrungen müssen passend zu den gewählten Schrauben oder Dübeln gebohrt werden. A Rahmen B Podest Bohrungen Podest (Angaben in mm) Ggf. passende Dübel in die Bohrungen einsetzen. DE-22 Montage- und Gebrauchsanweisung - EOS Skiff...
-
Seite 23: Montage Saunaofen
Verpackung des Saunaofens entfernen, dabei den Saunaofen auf der Pa- lette stehen lassen. Bis auf den Funktionshandgriff (B), die Kurbel (D) und die Ausgleichsverlängerung (C) für die Kurbel ist der Saunaofen bereits montiert. EOS Skiff - Montage- und Gebrauchsanweisung DE-23... - Seite 24 Saunaofen so ausrichten, dass die Bohrungen im Rahmen genau über den Bohrungen im Podest liegen. Siehe dazu Bohrungen Podest (Angaben in mm), DE-22 Saunaofen mit 4 Schrauben am Podest festschrauben. DE-24 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 25 Wir empfehlen die Kurbel abzunehmen. Die Kurbel sollte nicht von ungeschulten Saunabesuchern bedient werden und daher außerhalb ihrer Reichweite aufbewahrt werden. Die Kurbel kann für den Eventaufguss von geschultem Personal mitgebracht und danach wieder entfernt werden. EOS Skiff - Montage- und Gebrauchsanweisung DE-25...
- Seite 26 Funktionshandgriff einstecken. Die Außenverkleidung sollte erst aufgebaut werden, nachdem die elektri- schen Leitungen und die Wasserleitung angeschlossen sind und ein Funk- tionstest durchgeführt wurde. Diese Arbeitsschritte sind im Kapitel Installation, DE-27 beschrieben. DE-26 Montage- und Gebrauchsanweisung - EOS Skiff...
-
Seite 27: Installation
Fällen zum Auslösen des FI-Schutzschalters führen kann. Dies ist ein physikalischer Vorgang und kein Fehler des Herstellers. In diesem Fall muss der Ofen von einem Fachmann unter Aufsicht aufge- heizt werden, wobei die Funktion des FI-Schalters umgangen wird. Nach- EOS Skiff - Montage- und Gebrauchsanweisung DE-27... -
Seite 28: Schaltplan Skiff
Gebrauchsanweisungen des Steuergeräts. In Kombination mit anderen Saunaöfen wird ab einer Gesamtleistung über 9kW (Skiff + zusätzlicher Saunaofen) zusätzlich ein Leistungsschaltgerät benötigt. Da die Kombination mit verschiedenen Saunaöfen vielfältig aus- fallen kann, wird nicht auf einen einzelnen Fall eingegangen. Bitte wenden Sie sich bei Fragen an den Hersteller. -
Seite 29: Elektrischen Anschluss Herstellen
Anschluss für das Heizregister noch leicht zugänglich ist. Erforderliche Handlungsschritte: Anschlusskasten am Heizregister öffnen, DE-30 Anschlusskabel am Heizregister anschließen, DE-30 Anschlusskasten Heizregister schließen, DE-31 Werkzeuge: Schraubendreher EOS Skiff - Montage- und Gebrauchsanweisung DE-29... - Seite 30 Installation Anschlusskasten am Heizregister öffnen Schraube unten am Deckel des Anschlusskastens herausdrehen. Deckel herausnehmen. Anschlusskabel am Heizregister anschließen Anschlusskabel durch die Öffnung im Anschlusskasten führen. DE-30 Montage- und Gebrauchsanweisung - EOS Skiff...
-
Seite 31: Heizzeitbegrenzung
Außenverkleidung herausgehoben werden, um an den Anschlusskasten zu gelangen. Dazu muss das Kabel ausreichend lang sein. Anschlusskabel gemäß dem Schaltplan anklemmen. Schaltplan EOS Skiff, DE-29 Anschlusskasten Heizregister schließen Deckel am Anschlusskasten aufsetzen. Schrauben eindrehen und festziehen. -
Seite 32: Wasserleitung Anschließen
über ein 3/4"-Anschluss verfügt, dann einen passenden Wasserhahnadapter an den Anschluss anschrauben. Zum Eindichten ein Rohrdichtungsband verwenden. Der Anschluss am Behälter der Wasserniveauregulierung hat ein 3/4" Gewinde. DE-32 Montage- und Gebrauchsanweisung - EOS Skiff... - Seite 33 Öffnen Sie die Zuleitung des Festwasseranschlusses noch nicht. Das Wasserniveau des Wasserbeckens kann erst korrekt eingestellt werden, wenn die Steinkörben mit Steinen in das Wasserbecken abgesenkt sind. Siehe Steine einfüllen, DE-34. EOS Skiff - Montage- und Gebrauchsanweisung DE-33...
-
Seite 34: Steine Einfüllen
Streben. Die Zwischenräume müssen groß genug sein, damit die Konvektionsluftströmung gut zwischen den Steinen zirkulieren kann. Füllen Sie die Steine nicht zu hoch in die Körbe ein, damit sie nicht herausfallen, wenn die Körbe bewegt werden. DE-34 Montage- und Gebrauchsanweisung - EOS Skiff... -
Seite 35: Wasserniveau Einstellen
Wasserbecken eingestellt wird, wird das Wasserniveau ggf. zu hoch eingestellt. Beim Absenken des Steinkorbs würde das Wasser dann über den Rand des Wasserbeckens laufen. Wasserniveau einstellen Kurbel auf die Ausgleichsverlängerung stecken. Absperrhahn ggf. schließen. EOS Skiff - Montage- und Gebrauchsanweisung DE-35... - Seite 36 Installation Abdeckung der Wasserniveauregulierung abnehmen. Prüfen, ob das Schwimmerventil senkrecht ausgerichtet ist. Ggf. per Hand senkrecht ausrichten. Schwimmer runterschrauben, damit beim ersten Einfüllen des Wassers ein möglichst niedriges Wasserniveau eingestellt ist. DE-36 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 37 Warten, bis das Wasserbecken vollgelaufen ist und das Wasserniveau nicht mehr steigt. Wasserniveau durch Hochschrauben des Schwimmers anpassen. Das Wasserniveau sollte so eingestellt sein, dass das Wasser beim Absenken des Steinkorbs nicht überlaufen kann. Abdeckung der Wasserniveauregulierung aufsetzen. EOS Skiff - Montage- und Gebrauchsanweisung DE-37...
-
Seite 38: Funktionstest
Heizgerät am Grundrahmen befestigt ist. Das Heizgerät kann dann aus der Außenverkleidung herausgehoben werden. Wenn der Saunaofen frei steht, dann kann man eine Revisionsöffnung zum Anschlusskasten einbauen. Durch die Öffnung kann der Deckel des Anschlusskastens abgenom- DE-38 Montage- und Gebrauchsanweisung - EOS Skiff... - Seite 39 Arbeiten ausführen zu können. Für die Zuordnung der Seiten siehe: Definition der Seiten, DE-15. A Öffnungen Befestigungsschrauben C Öffnung Wasserablasshahn Heizgerät (1+2 von 4) B Öffnung Mechanischer Antrieb Revisionsöffnungen Außenverkleidung Frontseite EOS Skiff - Montage- und Gebrauchsanweisung DE-39...
- Seite 40 Installation A Öffnungen Befestigungsschrauben Heizgerät (3+4 von 4) Revisionsöffnungen Außenverkleidung Rückseite A Öffnung Anschlusskasten Revisionsöffnungen Außenverkleidung linke Seite DE-40 Montage- und Gebrauchsanweisung - EOS Skiff...
-
Seite 41: Warnhinweisschild
Wärme reagiert oder Sie sich unwohl fühlen. Konsultieren Sie vor dem Besuch der Saunakabine einen Arzt, wenn Sie gesundheitlich beeinträchtigt sind. Verzichten Sie auf Alkohol, Drogen und Medikamente, wenn Sie saunie- ren. EOS Skiff - Montage- und Gebrauchsanweisung DE-41... -
Seite 42: Inbetriebnahme
Abluftöffnung in der Kabine nach außen gedrückt. Hierdurch entsteht das typische Saunaklima bei dem in Ihrer Sauna direkt unter der Decke Tempe- raturen von ca. 110°C erreicht werden, die durch das Temperaturgefälle in DE-42 Montage- und Gebrauchsanweisung - EOS Skiff... -
Seite 43: Inbetriebnahme Durch Fernwirken
Das Wasser wird erst beim nächsten Wasserwechsel ausgetauscht. Die Zusätze reichern sich daher schnell im Wasser an und setzen sich an den Wänden des Wasserbeckens ab. Dadurch muss das Wasserbecken öfter gereinigt werden. EOS Skiff - Montage- und Gebrauchsanweisung DE-43... - Seite 44 Steinkörbe anheben Kurbel auf die Ausgleichsverlängerung stecken. HINWEIS Gefahr mechanischer Überbeanspruchung und Verbiegen von Bewegungsteilen. Kurbelwege nicht überdrehen. Kurbel gegen den Uhrzeigersinn drehen, bis die Steinkörbe vollständig aus den Becken herausgehoben sind. DE-44 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 45 HINWEIS Gefahr mechanischer Überbeanspruchung und Verbiegen von Bewegungsteilen. Schwenkbereich der Steinkörbe ist max. 180°. Steinkörbe schwenken: a) Funktionshandgriff langsam drehen und dabei um den Saunaofen herum gehen. b) Anhalten, sobald die Steinkörbe die Positionen getauscht haben. EOS Skiff - Montage- und Gebrauchsanweisung DE-45...
- Seite 46 VORSICHT! Gefahr der Verbrühung. Wenn die aufgeheizten Steine in das Wasserbecken eingetaucht werden, entsteht heißer Wasserdampf. Ge- nug Abstand halten. Kurbel im Uhrzeigersinn drehen und die Steinkörbe so weit absenken, bis sie vollständig in die Becken eingetaucht sind. DE-46 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 47 Inbetriebnahme Richtige Absenktiefe der Steinkörbe Kurbel von der Ausgleichsverlängerung abziehen. EOS Skiff - Montage- und Gebrauchsanweisung DE-47...
-
Seite 48: Wartung
Saunaofen über das Steuergerät ausschalten. Ggf. warten, bis der Saunaofen vollständig abgekühlt ist. WARNUNG! Reinigen Sie den Saunaofen nicht von innen. Es besteht die Gefahr eines Stromschlags. Saunaofen von außen reinigen. Verwenden Sie nur haushaltsübliche Reinigungsmittel DE-48 Montage- und Gebrauchsanweisung - EOS Skiff... -
Seite 49: Wasserbecken
Ggf. warten, bis der Saunaofen vollständig abgekühlt ist. Funktionshandgriff drehen und Steinkörbe ausschwenken, bis sie quer stehen. Ggf. Revisionsöffnung für den Wasserablasshahn in der Außenverklei- dung öffnen. Siehe Revisionsöffnungen Außenverkleidung Frontseite, DE-39. EOS Skiff - Montage- und Gebrauchsanweisung DE-49... - Seite 50 Die Restwassermenge beträgt ca. 40 Liter. Wenn kein Bodenabfluss vorhanden ist, müssen Sie ein Gefäß zum Auffangen des Wassers unterstellen, z. B. einen Eimer. Ablasshahn öffnen. Wasser vollständig ablaufen lassen, bis das Wasserbecken leer ist. DE-50 Montage- und Gebrauchsanweisung - EOS Skiff...
-
Seite 51: Saunasteine
Wenn Sie neue Steine in den Steinkorb legen, verwenden Sie nur Natur- Saunasteine. Diese haben auf Grund ihrer Rauheit ein besseres Aufguss- verhalten als Keramik-Saunasteinen. Folgende Handlungsschritte müssen abgeschlossen sein: Steinkörbe anheben, DE-44 EOS Skiff - Montage- und Gebrauchsanweisung DE-51... -
Seite 52: Mechanischer Antrieb
Verschleiß an den Zahnflanken und Kettengliedern und erhöht den Wirkungsgrad durch Reibungsverminderung. Verwenden Sie geeignete Schmiermittel, z. B. auf Silikonbasis. 6.4.1 Trapezspindel und Kegelräder Material: Tuch Schmierstoff: geeignetes synthetisches, nicht harzendes Schmiermittel oder Silikonöl DE-52 Montage- und Gebrauchsanweisung - EOS Skiff... - Seite 53 Schmiermittel oder Silikonöl. Achten Sie darauf, dass kein Schmiermittel auf den Boden tropft. Nehmen Sie Tropfen ggf. sofort mit einem Tuch auf, um einer Rutschgefahr vorzubeugen. Ggf. Revisionsöffnung in der Außenverkleidung schließen. EOS Skiff - Montage- und Gebrauchsanweisung DE-53...
-
Seite 54: Kette
Saunaofen an das Stromnetz angeschlossen ist, dann kann das zu ei- nem Stromschlag führen. Stellen Sie sicher, dass der Saunaofen mit allen Zuleitungen stromlos ist. a) Saunaofen ausschalten. b) Sicherungen ausschalten, um Saunaofen vom Stromnetz zu trennen. DE-54 Montage- und Gebrauchsanweisung - EOS Skiff... - Seite 55 Wartung Abdeckplatte entfernen (Saunaofen steht an der Wand) 4 Schrauben unter der Abdeckscheibe herausdrehen. Funktionshandgriff mit Führungsscheibe abnehmen. Schraubenmutter auf der Abdeckscheibe abschrauben. EOS Skiff - Montage- und Gebrauchsanweisung DE-55...
- Seite 56 Wartung 2 Schrauben auf der Abdeckscheibe abschrauben. Abdeckscheibe abnehmen. Stange zusammen mit den Steinkörben abnehmen. Heben Sie die Steinkörbe mit 2 Personen an, wenn sich Steine darin befinden. DE-56 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 57 Wartung Haltebüchse für die Stange abnehmen. Abdeckplatte über das Führungsrohr heben und abnehmen. EOS Skiff - Montage- und Gebrauchsanweisung DE-57...
- Seite 58 Schmutz und altes Schmiermittel mit einem Tuch abwischen. Ggf. die Kurbel drehen, um die Kette zu bewegen und alle Teile der Kette zu erreichen. Kette neu schmieren. Verwenden Sie nur geeignetes synthetisches, nicht harzendes Schmiermittel oder Silikonöl. DE-58 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 59 Wartung Abdeckplatte anbringen (Saunaofen steht an der Wand) Abdeckplatte über das Führungsrohr heben und aufsetzen. Beim Ausrichten auf den Anschlag der Arretierungshilfen auf der Unterseite der Abdeckplatte achten. EOS Skiff - Montage- und Gebrauchsanweisung DE-59...
- Seite 60 Haltebüchse für die Stange auf den Rohrhaltebolzen aufsetzen. Stange zusammen mit den Steinkörben auf die Haltebüchse setzen. Heben Sie die Steinkörbe mit 2 Personen an, wenn sich Steine darin befinden. Abdeckscheibe aufsetzen. DE-60 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 61 Wartung 2 Schrauben eindrehen und festziehen. Schraubenmutter auf den Rohrhaltebolzen schrauben und festziehen. Führungsscheibe mit dem Funktionshandgriff aufsetzen. 4 Schrauben unter der Abdeckscheibe einschrauben und festziehen. EOS Skiff - Montage- und Gebrauchsanweisung DE-61...
-
Seite 62: Rohrheizkörper Austauschen
Außenverkleidung herausgehoben werden, um an den Anschlusskas- ten zu gelangen. Wenn der Saunaofen frei steht, dann kann die Revisionsöffnung zum Anschlusskasten geöffnet werden. Beide Varianten werden im Folgenden beschrieben. Folgende Handlungsschritte müssen abgeschlossen sein: DE-62 Montage- und Gebrauchsanweisung - EOS Skiff... - Seite 63 Anschlusskasten zugänglich machen (Saunaofen steht frei) Revisionsöffnung für Anschlusskasten öffnen, Siehe Revisionsöffnungen Außenverkleidung linke Seite, DE-40. Funktionshandgriff drehen und Steinkörbe ausschwenken, bis sie quer stehen. Steinkörbe quer zum Saunaofen ausschwenken EOS Skiff - Montage- und Gebrauchsanweisung DE-63...
- Seite 64 4 Schrauben an den Füßen der Heizgerät-Baugruppe abschrauben. Der Vorgang ist auf beiden Seiten identisch. Baugruppe des Heizgeräts mit 2 Personen aus der Außenverkleidung herausheben. Darauf achten, dass die Anschlusskabel nicht abreißen oder beschädigt werden. DE-64 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 65 Wartung Anschlusskasten Heizregister öffnen Schraube unten am Deckel des Anschlusskastens herausdrehen. Deckel herausnehmen. EOS Skiff - Montage- und Gebrauchsanweisung DE-65...
- Seite 66 Wartung Rohrheizkörper austauschen Flachstecker von den Rohrheizkörpern abziehen. Defekten Rohrheizkörper durch Messung identifizieren. 2 Sechskantmuttern des auszutauschenden Rohrheizkörpers im An- schlusskasten abschrauben. Rohrheizkörper herausnehmen. Neuen Rohrheizkörper einsetzen. DE-66 Montage- und Gebrauchsanweisung - EOS Skiff...
- Seite 67 Abdeckplatte anbringen (Saunaofen steht an der Wand), DE-59. Ggf. Funktionshandgriff drehen, bis die Steinkörbe über den Becken ste- hen. Kurbel drehen und Steinkörbe vollständig in die Becken absenken. Siehe Richtige Absenktiefe der Steinkörbe, DE-47. Kurbel abziehen. EOS Skiff - Montage- und Gebrauchsanweisung DE-67...
-
Seite 68: Störungen - Fehlerbeseitigung
Luft zum Saunaofen gelangt. STB austauschen. Der Schutztemperaturbegrenzer ist Positionierung des Schutztemperatur- nicht optimal platziert. begrenzers prüfen und ggf. korrigie- ren. Siehe 3.2 Temperaturfühler in der Kabine montieren, DE-21. STB austauschen. DE-68 Montage- und Gebrauchsanweisung - EOS Skiff... -
Seite 69: Allgemeine Servicebedingungen
Die entstehenden Kosten werden, sofern der Hauptgrund des Servicefalls nicht im Verschulden des Technikherstellers begründet ist, nach dem Ser- viceeinsatz an den Auftraggeber weiter berechnet und sind von diesem innerhalb der vereinbarten Zahlungsziels vollständig auszugleichen. EOS Skiff - Montage- und Gebrauchsanweisung DE-69... - Seite 70 Beanstandungen an unseren Produkten sind bei dem zuständigen Fach- händler anzuzeigen und werden ausschließlich über diesen abgewickelt. Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. DE-70 Montage- und Gebrauchsanweisung - EOS Skiff...
-
Seite 71: Entsorgung
Beachten Sie bei der Entsorgung die örtlichen Bestimmungen, Gesetze, Vorschriften, Normen und Richtlinien. Nicht mit dem Hausmüll entsorgen. Verpackung Die Verpackung des EOS Skiff kann vollständig getrennt, entsorgt und dem Recycling zugeführt werden. Folgende Materialien fallen an: Altpapier/Pappe Kunststofffolie Altgerät... - Seite 72 Damit wir Ihre Fragen schnell und kompetent beantworten können, geben Sie uns immer die auf dem Typenschild vermerkten Daten wie Typenbe- zeichnung, Artikel-Nr. und Serien-Nr. an. Verkaufsdatum Stempel / Unterschrift des Händlers: © EOS Saunatechnik GmbH - Alle Rechte vorbehalten.
