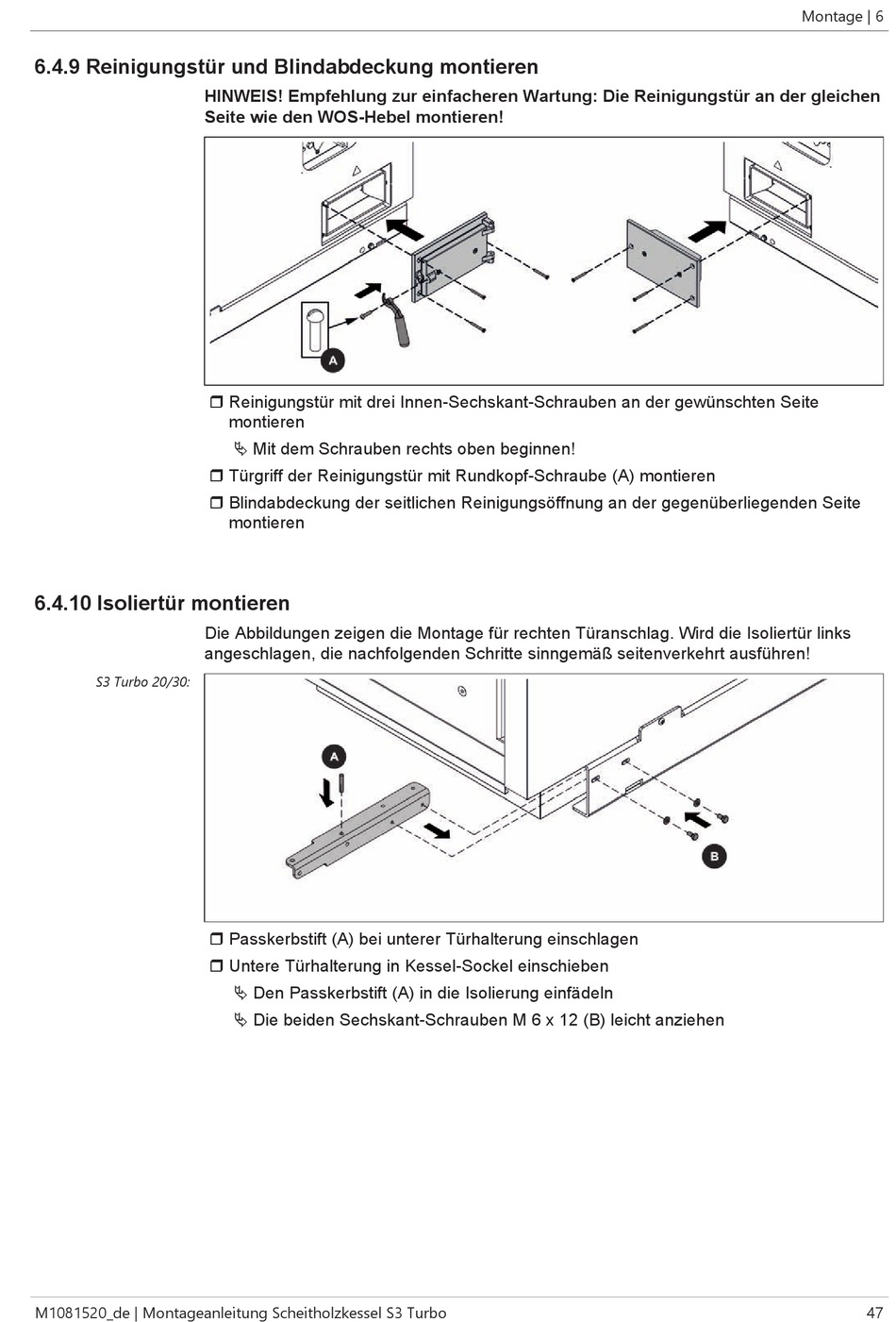

6.4.9 Reinigungstür und Blindabdeckung montieren
6.4.10 Isoliertür montieren
S3 Turbo 20/30:
M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo
HINWEIS! Empfehlung zur einfacheren Wartung: Die Reinigungstür an der gleichen
Seite wie den WOS-Hebel montieren!
r Reinigungstür mit drei Innen-Sechskant-Schrauben an der gewünschten Seite
montieren
Ä Mit dem Schrauben rechts oben beginnen!
r Türgriff der Reinigungstür mit Rundkopf-Schraube (A) montieren
r Blindabdeckung der seitlichen Reinigungsöffnung an der gegenüberliegenden Seite
montieren
Die Abbildungen zeigen die Montage für rechten Türanschlag. Wird die Isoliertür links
angeschlagen, die nachfolgenden Schritte sinngemäß seitenverkehrt ausführen!
r Passkerbstift (A) bei unterer Türhalterung einschlagen
r Untere Türhalterung in Kessel-Sockel einschieben
Ä Den Passkerbstift (A) in die Isolierung einfädeln
Ä Die beiden Sechskant-Schrauben M 6 x 12 (B) leicht anziehen
