Bedienungsanleitung

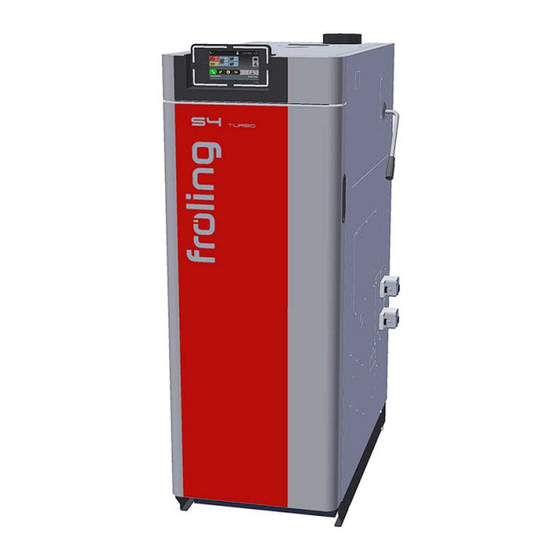

Scheitholzkessel S4 Turbo (F)
Deutschsprachige Original-Bedienungsanleitung für den Bediener!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B1510723_de | Ausgabe 09.08.2023

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Froling S4 Turbo

Inhaltszusammenfassung für Froling S4 Turbo

  • Seite 1 Bedienungsanleitung Scheitholzkessel S4 Turbo (F) Deutschsprachige Original-Bedienungsanleitung für den Bediener! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1510723_de | Ausgabe 09.08.2023...

  • Seite 2: Inhaltsverzeichnis

    4.7 Kessel am Touchdisplay bedienen ....................... 33 4.7.1 Übersicht des Touchdisplays ..................... 33 4.7.2 Informationsanzeigen auswählen ....................39 4.7.3 Betriebsart des Kessels ändern ....................41 4.7.4 Datum und Uhrzeit ändern......................41 4.7.5 Gewünschte Boilertemperatur ändern ..................42 B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 3 6.1 Allgemeine Störung an der Spannungsversorgung ................71 6.1.1 Verhalten der Anlage nach Stromausfall ................... 71 6.2 Erhöhter Reinigungsaufwand der Abgaswege..................71 6.3 Übertemperatur ............................. 72 6.4 Störungen mit Störmeldung ........................72 6.4.1 Vorgehensweise bei Störmeldungen ..................73 B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 4: Allgemein

    Darüber hinaus können Sie die Garantiebedingungen dem beiliegenden Garantiepass entnehmen. 1.1 Funktionsbeschreibung Der Fröling S4 Turbo ist ein Holzkessel für die Verfeuerung von Stückholz in nichtkondensierender Betriebsweise. Über die hinter der wärmegedämmten Tür befindlichen Fülltür an der Vorderseite des Kessels wird der Füllraum mit Brennstoff beschickt.

  • Seite 5: Produktübersicht S4 Turbo

    Hebel der Wärmetauscher – Reinigung (WOS – System) Stellmotoren für die automatische Regelung von Primär- und Sekundärluft Automatische Zündung (Option) Hinterer Isolierdeckel Wärmetauscherdeckel: Wartungsöffnung für die Reinigung von WOS – System und Wärmetauscher Hauptschalter Service – Schnittstelle STB - Sicherheitstemperaturbegrenzer B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 6: Sicherheit

    Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 7: Verwendete Piktogramme

    Zutritt für Unbefugte verboten Warnung vor heißer Oberfläche Warnung vor gefährlicher elektrischer Spannung Warnung vor gefährlichem oder Warnung vor automatischem reizendem Stoff Anlaufen des Kessels Warnung vor Verletzung an Finger oder Hand, automatischer Ventilator B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 8: Allgemeine Sicherheitshinweise

    Beeinträchtigungen der Abgasanlage, wie z.B. schlechter Reinigungszustand des Abgasrohres oder unzureichender Kaminzug können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) führen! Daher gilt: r Nur eine einwandfrei funktionierende Abgasanlage garantiert den optimalen Betrieb des Kessels! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 9: Bestimmungsgemäße Verwendung

    Sicherheit | 2 2.4 Bestimmungsgemäße Verwendung Der Fröling Scheitholzkessel S4 Turbo ist ausschließlich für das Aufheizen von Heizungswasser bestimmt. Es dürfen nur jene Brennstoffe verwendet werden, die im Abschnitt "Zulässige Brennstoffe" definiert sind. Ü "Zulässige Brennstoffe" [} 9] Die Anlage darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzt werden! Die Inspektions- und Reinigungsintervalle der Bedienungsanleitung sind zu beachten.

  • Seite 10: Bedingt Zulässige Brennstoffe

    ▪ Beim Verbrennen von Holzbriketts kann es trotz der Einstellungen für trockenen Brennstoff zu Problemen in der Verbrennung kommen. In dem Fall sind Nachbesserungen durch fachkundiges Personal notwendig. Kontaktieren Sie hierfür den Fröling Werkskundendienst oder Ihren Installateur! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 11: Unzulässige Brennstoffe

    Bediener die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.6 Schutzausrüstung des Bedienpersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Bedienung, Inspektion und Reinigung: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Festes Schuhwerk - Staubmaske B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 12: Sicherheitseinrichtungen

    Die thermische Ablaufsicherung öffnet bei ca. 100°C ein Ventil und führt dem Sicherheitswärmetauscher Kaltwasser zu, um die Kesseltemperatur zu senken SICHERHEITSVENTIL (Schutz bei Überhitzung/Überdruck) Bei Erreichen eines Kesseldrucks von max. 3 bar öffnet das Sicherheitsventil und bläst das Heizungswasser in Form von Dampf ab. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 13: Restrisiken

    Nicht normgerechte Brennstoffe können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) und in weiterer Folge zu schwersten Unfällen führen! Daher gilt: r Nur Brennstoffe verwenden, die im Abschnitt „Zulässige Brennstoffe“ dieser Bedienungsanleitung angegeben sind. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 14: Verhalten Im Notfall

    Ä Fröling Heizkreisregelung übernimmt im Automatikbetrieb diese Funktion r Heizraum verlassen und Tür schließen r Eventuell vorhandene Heizkörper-Thermostatventile öffnen und für ausreichende Wärmeabfuhr aus den Räumen sorgen Falls die Temperatur nicht absinkt: r Installateur oder Fröling-Werkskundendienst verständigen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 15: Abgasgeruch

    Empfehlung: Den Kessel mit einer unterbrechungsfreien Stromversorgung (USV, z.B. Photovoltaik-Anlage, etc.) ausstatten. Dadurch kann ein korrekter Abbrand des Scheitholzes sichergestellt und mögliche unkontrollierte Zustände verhindert werden (Verteeren des Wärmetauschers, …). Empfehlung: Rauchmelder und CO-Melder in der Nähe der Anlage installieren. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 16: Brand Der Anlage

    2 | Sicherheit 2.9.4 Brand der Anlage GEFAHR Bei Brand der Anlage: Lebensgefahr durch Feuer und giftige Gase Verhalten im Brandfall: r Heizraum verlassen r Türe schließen r Feuerwehr verständigen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 17: Hinweise Zum Betrieb Einer Heizungsanlage

    ▪ Schutz der Anlage vor Verbiss und Einnisten von Tieren (z. B. Nagern) ▪ Keine entzündlichen Materialien in Umgebung der Anlage ▪ Nationale und regionale Vorschriften für die Installation von Rauch- und Kohlenmonoxidmeldern beachten B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 18: Verbrennungsluft

    – freie Querschnittsfläche unter Berücksichtigung von z. B. Abdeckgittern, Lamellen ▪ Luftleitungen – bei Leitungslängen über 2 m sowie bei mechanischer Förderung der Verbrennungsluft eine Strömungsberechnung vornehmen (Strömungsgeschwindigkeit max. 1 m/s) Normenhinweis ÖNORM H 5170 - Bau- und Brandschutztechnische Anforderungen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 19: Gemeinsamer Betrieb Mit Luftsaugenden Anlagen

    Die Sicherheitseinrichtung schaltet im Störfall eine luftsaugende Anlage ab. Wechselseitiger Betrieb Eine geprüfte Sicherheitseinrichtung (z. B. Abgasthermostat) gewährleistet, dass der Kessel und die luftsaugende Anlage nicht gleichzeitig betrieben werden, z. B. durch Abschaltung der Stromversorgung. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 20: Heizungswasser

    1. Zur Berechnung des spezifischen Anlagenvolumens ist bei Anlagen mit mehreren Wärmeerzeugern die kleinste Einzelheizleistung einzusetzen. 2. Bei Anlagen mit mehreren Wärmeerzeugern mit unterschiedlichen spezifischen Wasserinhalten ist der jeweils kleinste spezifische Wasserinhalt maßgebend. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 21: Druckhaltesysteme

    Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 22: Rücklaufanhebung

    Kessels Abgastemperaturen auftreten können, die niedriger als 160 K über der Raumtemperatur sind. HINWEIS! Weitere Hinweise zu Normen und Vorschriften sowie die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind den technischen Daten der Montageanleitung zu entnehmen! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 23: Betreiben Der Anlage

    Bedienpersonals durchgeführt. Die Anwesenheit der betreffenden Person(en) ist für die ordnungsgemäße Übergabe des Produktes erforderlich! HINWEIS Austritt von Kondenswasser während der ersten Aufheizphase stellt keine Funktionsstörung dar. r Tipp: Eventuell Putztücher zurecht legen! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 24: Spannungsversorgung Einschalten

    Hebel der Reinigungseinrichtung vor dem Anheizen mehrmals betätigen (je 5 – 10 Mal auf und ab) 4.3.2 Zündrohr kontrollieren (bei automatischer Zündung) r Vor Befüllen des Füllraums Zündrohr (A) der automatischen Zündung auf Verschmutzung kontrollieren und ggf. reinigen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 25: Nachlegeintervalle Bei Betrieb Mit Pufferspeicher

    Ü "Nachlegemengenberechnung" [} 26] oder Ü "Richtige Brennstoffmenge ermitteln" [} 27] Drei oder vier Striche im Puffer-Ladestatus bedeuten, dass der Pufferspeicher nur wenig bis keine zusätzliche Wärme aufnehmen kann. In diesem Fall kein Brennmaterial nachfüllen! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 26: Nachlegemengenberechnung

    Auswahl des Brennstoffs ▪ Weichholz ▪ Mischholz ▪ Hartholz Benötigte Nachlegemenge in kg, z. B. ▪ ca. 17 kg Brennstoff um 2000 l Puffer vollständig zu laden ▪ Ausreichend Wärme verfügbar, nicht anheizen/nachlegen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 27: Richtige Brennstoffmenge Ermitteln

    Benötigte Energie / Energieinhalt des Brennstoffes = Brennstoffmenge 69,8 kWh / 3,8 kWh/kg = 18,4 kg Für das Erwärmen eines 2000 Liter Pufferspeichers von 50 °C auf 80 °C werden ca. 18,4 kg Buchenholz (w=20%) benötigt. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 28: Füllgrad Im Kessel

    Buche (Beispiel für Hartholz) und Fichte (Beispiel für Weichholz) mit einem Wassergehalt von ca. 20%. Bezogen auf unser vorheriges Beispiel mit Buche würde sich bei einem S4 Turbo 34 also ein Füllgrad von cirka einem Drittel ergeben. Füllgrad Gewicht bei Füllgrad...

  • Seite 29: Kessel Mit Scheitholz Befüllen

    Empfehlung: Asche auf Brennkammer nicht bei jedem Anheizen entfernen, sondern nur, wenn mittlere Lochreihe (2) der Brennkammerschürzen nicht mehr sichtbar ist. Durch eine gleichmäßige Ascheschicht wird die Brennkammer geschützt und das Anheizen funktioniert besser. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 30 Ü "Richtige Brennstoffmenge ermitteln" [} 27] – Definition – klein gespaltenes Scheitholz: ▪ Max. Kantenlänge von 10 cm an der Schnittseite ▪ Scheitholz mit einer Länge von ca. 50 cm der Länge nach in Füllraum einlegen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 31: Scheitholz Manuell Anheizen

    Ä Fa. Fröling kann aufgrund unterschiedlicher Beschaffenheit des Brennstoffs nicht für einen erfolgreichen automatischen Zündversuch garantieren! Für daraus resultierende Schäden haftet der Hersteller / Lieferant nicht! r Taste „Scheitholz zünden“ am Grundbild wählen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 32 Zündung zu aktivieren. ▪ Nach Ablauf der eingestellten Sicherheitszeit bleibt der Kessel solange im Zustand „Zünden Warten“, bis der eingestellte Zeitpunkt für das automatische Zünden erreicht ist. HINWEIS! Siehe Bedienungsanleitung der Kesselregelung! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 33: Kessel Am Touchdisplay Bedienen

    Anzeige und Ändern der aktuellen Betriebsart des Kessels Ü "Betriebsart des Kessels ändern" [} 41] Anzeige-Symbole zur Verwendung von froeling-connect Ü "Anzeige-Symbole für froeling-connect / Fernschalten" [} 35] Helligkeitssensor für die automatische Anpassung der Display-Helligkeit Status-LED zum Anzeigen des aktuellen Anlagenzustandes B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 34: Statusanzeige

    Aufrufen des Schnellauswahlmenüs. Auswahl der Funktionen abhängig von Bedienerebene, Konfiguration und aktuellem Zustand. Parameter kann durch Antippen verändert werden (Auswahlliste oder Nummernblock) Aufrufen der Systemmenüs. Menüanzeige abhängig von Bedienerebene sowie Konfiguration Zurück zur übergeordneten Menüebene. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 35: Anzeige-Symbole Für Froeling-Connect / Fernschalten

    Infomenü im Grundbild antippen und zum Menü „froeling-connect“ navigieren Ä Im unteren Bereich wird der Verbindungsstatus angezeigt (verbunden, deaktiviert, …) HINWEIS! Eine detaillierte Beschreibung des Verbindungsstatus sowie Fehlerbehebungen der Bedienungsanleitung des „froeling-connect“ entnehmen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 36: Navigieren Im Systemmenü

    Sind z.B.: mehrere Heizkreise vorhanden, wird mit „Pfeil-Rechts“ und „Pfeil- Links“ zum gewünschten Heizkreis navigiert. Jeweiligen Reiter zum Vornehmen von Einstellungen in den Menüs antippen. Symbol Reiter Zustand Temperaturen Zeiten Service Allgemeine Einstellungen Solar Wärmemengenzähler B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 37: Parameter Ändern

    Anfangs- und Endzeit mit „Pfeil-Auf“ und „Pfeil-Ab“ einstellen und durch Tippen auf das „Bestätigen“-Symbol speichern Das eingestellte Zeitfenster wird für alle ausgewählten Wochentage übernommen. Ein bereits übernommenes Zeitfenster wird durch Tippen auf das nebenstehende „Papierkorb“-Symbol gelöscht. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 38: Schnellauswahlmenü

    Erstes Einschalten: Einstellen von Sprache, Herstellernummer, Datum und Uhrzeit Connect: Einstellen der kesselseitig erforderlichen Parameter zur Nutzung von „froeling-connect.com“ (IP-Adresse, Displaypasswort, …) Zündung Zum Aufrufen der Einstellungen für die automatische Heißluftzündung bei Scheitholzkesseln B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 39: Informationsanzeigen Auswählen

    Senke des Differenzreglers System CPU/RAM-Auslastung Anzeige der Auslastung des Prozessors (CPU) sowie des Arbeitsspeichers (RAM) in Prozent 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 40 4 | Betreiben der Anlage Bei Verwendung von mehr als zwei Pufferfühlern ist eine Informationsanzeige mit Puffertemperaturen gemäß der Anzahl an Fühlern möglich. Die Darstellung erfolgt in einer über zwei Flächen verlaufenden Informationsanzeige. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 41: Betriebsart Des Kessels Ändern

    4.7.4 Datum und Uhrzeit ändern Zum Ändern von Datum und Uhrzeit am Grundbild auf das angezeigte Datum sowie die Uhrzeit tippen. Jeweilige Einstellung mit „Pfeil-Auf“ und „Pfeil-Ab“ anpassen und durch Tippen auf das „Bestätigen-Symbol“ übernehmen. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 42: Gewünschte Boilertemperatur Ändern

    HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. 4.7.7 Einmaliges Extraladen aller vorhandenen Boiler Bei mehreren Boilern wird durch die Funktion „Extraladen“ im Schnellauswahlmenü ein einmaliges Extraladen aller vorhandenen Boiler gestartet. Ü "Schnellauswahlmenü" [} 38] B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 43: Heizkurve Eines Heizkreises Einstellen

    Außentemperatur, unter der die Fällt die Außentemperatur im Absenkbetrieb Heizkreispumpe im Absenkbetrieb einschaltet (Standard: 22:00 – 06:00) unter den einstellten (Standard: 7°C) Wert wird der Heizkreis aktiviert (Pumpe ein, Mischer regelt gemäß Heizkurve) B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 44: Raumtemperatur Ändern (Heizkreis Ohne Raumfühler)

    Ist die Heizkurve zu ändern, den gewünschten Punkt bei einem Hochtemperaturkreis nie mehr als 5°C, bei einem Niedertemperaturkreis nie mehr als 3°C verändern. Nach erfolgter Änderung ein paar Tage abwarten und je nach Wohlbefinden weitere Änderungen vornehmen! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 45: Raumtemperatur Ändern (Heizkreis Mit Raumfühler)

    Begrenzung auf die eingestellte Raumtemperatur geregelt. Ein vorzeitiges Abbrechen dieser Funktion ist durch Aktivieren einer anderen Betriebsart/Funktion möglich. Dauer- Der Heizkreis wird bis zum Aktivieren einer absenken anderen Betriebsart/Funktion auf die eingestellte Absenktemperatur geregelt. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 46: Display Sperren / Bedienebene Wechseln

    Die Bezeichnungen von Boiler, Puffer und Heizkreise können frei gewählt werden. Für die Benennung stehen max. 20 Zeichen zur Verfügung. r Im Systemmenü zum Menü „Anlage“ navigieren und das Untermenü „Umbenennung“ öffnen r Die gewünschte Komponente antippen und mithilfe der Tastatur umbenennen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 47: Urlaubsprogramm Konfigurieren

    Boiler nicht geladen wird. Die eventuell eingestellte Legionellen-Aufheizung bleibt weiterhin aktiv. Befindet sich das eingestellte Beginn-Datum in der Zukunft, ist das „Reisekoffer“-Symbol grün hinterlegt. Ist die eingestellte Beginnzeit des Urlaubsprogramms erreicht, wechselt der Kessel in die Betriebsart „Urlaub“ B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 48 4 | Betreiben der Anlage Durch Tippen auf das „Reisekoffer“-Symbol kann das Urlaubsprogramm vorzeitig beendet werden. Der Kessel wechselt anschließend in die zuvor aktivierte Betriebsart (Brauchwasser = Darstellung „Wasserhahn“, Automatik = Darstellung „Wasserhahn/ Heizkörper). B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 49: Scheitholz Nachfüllen

    Ä Saugzug schaltet aus, wenn Betriebszustand "Feuer Aus" erreicht ist (Abgastemperatur < 80°C, Kesseltemperatur < 65°C) r Hauptschalter ausschalten Ä Kesselregelung ist ausgeschaltet Ä Alle Komponenten des Kessels sind ohne Spannungsversorgung HINWEIS! Frostschutz-Funktion ist nicht mehr aktiv! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 50: Aschestand Im Kessel Kontrollieren

    Brennkammertür öffnen und Asche mit runder Ascheschaufel entfernen r Asche aus dem unteren Kanal der Brennkammer mit Schürgerät in Aschelade befördern r Asche in dafür bereitgestellten Behälter schütten Ä Feuerfesten Behälter mit Deckel verwenden B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 51: Gussrost Reinigen

    Betreiben der Anlage | 4 4.10.2 Gussrost reinigen r Isoliertür und Füllraumtür öffnen r Zweiteiligen Gussrost entnehmen r Ascheablagerungen unter dem Gussrost entfernen um einen einwandfreien Zutritt der Sekundärluft zu gewährleisten! Ä Tipp: Aschesauger verwenden! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 52: Instandhalten Der Anlage

    Schwelgasen / Verpuffung) und in weiterer Folge zu schwersten Unfällen und Sachschäden führen! Daher gilt: r Den Kessel entsprechend den Hinweisen reinigen. Dabei Anweisungen der Bedienungsanleitung des Kessels beachten! HINWEIS Wir empfehlen das Führen eines Wartungsbuches gemäß ÖNORM M7510! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 53: Benötigte Hilfsmittel

    Ascheschaufel Ascheschale Reinigungsbürste (30x20) zur Reinigung des Schwelgaskanals Reinigungsbürste (Ø54) zur Reinigung des Wärmetauschers Im Lieferumfang nicht enthalten: Gabel- oder Ringschlüssel SW 13 Schraubendreher-Satz (Kreuzschlitz, Schlitz, Torx T20) Kleiner Besen oder Reinigungsbürste Aschesauger B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 54: Instandhaltungsarbeiten Durch Den Betreiber

    Alle Schnellentlüfter des gesamten Heizungssystems regelmäßig auf Dichtheit kontrollieren Ä Bei Austritt von Flüssigkeiten Schnellentlüfter austauschen HINWEIS! Die Entlüftungskappe (A) muss lose sein (ca. zwei Umdrehungen aufschrauben), um eine korrekte Funktion zu gewährleisten. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 55: Wiederkehrende Kontrolle Und Reinigung

    Ä Beschädigungen am Lüfterrad mit der Reinigungsbürste werden verhindert! r Schwelgaskanal mit kleiner Bürste reinigen Primärluftöffnungen kontrollieren r Isoliertür und Füllraumtür öffnen r Verkleidungsbleche aushängen r Primärluftöffnungen (A) auf Luftdurchlass kontrollieren und bei Bedarf reinigen r Innenwände mit Flachschaber (B) reinigen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 56 Ä Zur Reinigung ev. den mitgelieferten Tür-Einstellschlüssel verwenden Wärmetauscherrohre reinigen S4 Turbo 22-40 r Hinteren Isolierdeckel abnehmen und Wärmetauscherdeckel demontieren Ä Mitgelieferten Schlüssel (A) verwenden r Rohrklappstecker (B) demontieren und WOS-Hebel herausziehen r Wirbulatoren samt Halterung nach oben herausziehen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 57 Einhängeblech eingehakt sind Ä Wegstehender, gekanteter Blechstreifen muss nach oben schauen und die Wirbulatoren wie abgebildet einhaken r Wirbulatoren in Wärmetauscherrohre einfädeln r WOS-Hebel einschieben und mit Rohrklappstecker sichern r Wärmetauscherdeckel und hinteren Isolierdeckel montieren B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 58 Ä Mitgelieferten Schlüssel (A) verwenden r Beide Rohrklappstecker (B) demontieren r WOS-Hebel herausziehen und Blende (C) demontieren r Blindstopfen (D) demontieren und dahinterliegende WOS-Welle herausziehen r Mitnehmerblech (E) lösen und Wirbulatoren samt Halterung nach oben herausziehen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 59 Ä Wegstehender, gekanteter Blechstreifen muss nach oben schauen und die Wirbulatoren wie abgebildet einhaken r Wirbulatoren in Wärmetauscherrohre einfädeln und mit Mitnehmerblech verbinden r WOS-Hebel und WOS-Welle einschieben und mit Rohrklappstecker sichern r Wärmetauscherdeckel und hinteren Isolierdeckel montieren B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 60: Abgasfühler Reinigen

    Abgasfühler bei Montage soweit einschieben, dass noch ca. 20 mm des Fühlers aus der Buchse herausragen und mit Fixierschraube sichern S4 Turbo 50-60: r Abdeckung hinter Abgasrohrstutzen und Saugzugblenden demontieren r Vier Schrauben an der Oberseite lösen und Gehäuse nach hinten entfernen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 61: Abgasrohr Reinigen

    Buchse herausragen und mit Fixierschraube sichern Abgasrohr reinigen r Revisionsdeckel am Verbindungsrohr demontieren r Verbindungsrohr zwischen Kessel und Kamin mit Kaminkehrerbürste reinigen Ä Je nach Verlegeart der Abgasrohre und Kaminzug die Reinigungsintervalle entsprechend dem Verschmutzungsgrad anpassen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 62: Zugreglerklappe Prüfen

    Ventilatorrad mit einer weichen Bürste oder Pinsel von innen nach außen reinigen HINWEIS! Wuchtgewichte am Gebläserad nicht verschieben! r Verunreinigungen und Ablagerungen im Saugzuggehäuse mit Spachtel beseitigen r Angefallene Asche mit Aschesauger entfernen r Saugzuggebläse montieren r Anschlusskabel anstecken und mit Kabelbindern fixieren B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 63: Dichtheit Der Türen Prüfen

    Tür an Türrahmen andrücken und mit Spannexzenter (B) Anpressdruck einstellen Ä Einstellschlüssel (C) ist im Lieferumfang enthalten! Ä ACHTUNG: Scharnier muss oben und unten gleich ausgerichtet sein r Einstellungen durch Festziehen der Sicherungsmutter (A) fixieren B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 64 Verschlussblech mit entsprechendem Hilfswerkzeug (z.B. Schraubendreher und Hammer) je nach Bedarf nach hinten bzw. vorne verschieben Ä ACHTUNG: Scharnier muss oben und unten gleich ausgerichtet sein r Einstellungen durch Festziehen der Sicherungsmutter (A) fixieren B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 65: Instandhaltungsarbeiten Durch Die Fachkraft

    Die nationalen und regionalen Bestimmungen hinsichtlich wiederkehrender Prüfung der Anlage sind zu beachten. In diesem Zusammenhang weisen wir darauf hin, dass gewerbliche Anlagen mit einer Nennwärmeleistung ab 50 kW in Österreich gemäß Feuerungsanlagen-Verordnung jährlich wiederkehrend zu prüfen sind! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 66: Lambdasonde Reinigen

    5 | Instandhalten der Anlage 5.4.1 Lambdasonde reinigen S4 Turbo 22-40: r Hinteren Isolierdeckel und Wärmedämmung nach oben abnehmen S4 Turbo 50-60: r Saugzugblenden (A), hintere Abdeckung (B) und Gehäuse (C) demontieren B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 67 Ä WICHTIG: Die Dichtfläche der Kunststoffbuchse muss nach der Montage eben aufliegen ACHTUNG: ▪ Lambdasonde nicht mit Druckluft ausblasen ▪ Keine chemischen Reinigungsmittel (Bremsenreiniger, etc.) verwenden ▪ Vorsichtiger Umgang mit der Lambdasonde, kein „Abklopfen“ oder Reinigen mit Drahtbürste B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 68: Emissionsmessung Durch Schornsteinfeger Bzw. Kontrollorgan

    Der Verbrennungsvorgang darf während der Messung nicht gestört werden Störungen des Verbrennungsvorgangs sind: - Öffnen der Kesseltüren - Schüren des Brenngutes - Abschalten des Saugzuges (z. B. durch zu wenig Wärmeabnahme) B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 69: Messbedingungen Herstellen Und Messung Durchführen

    Messung an der vorgesehenen Messöffnung durchführen Ä Die Messbereitschaft wird am Display angezeigt Ä Dabei regelmäßig den Beharrungszustand kontrollieren: - Kesseltemperatur > 70 °C - Abgastemperatur im Bereich von ca. 170 °C B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 70: Ersatzteile

    5.7.2 Entsorgung von Anlagenkomponenten r Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen r Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden r Die Brennkammer ist als Bauschutt zu entsorgen B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 71: Störungsbehebung

    Auffallend verkürzte Reinigungsintervalle r Zum Menü „Allgemeine Einstellungen“ navigieren Ä Im Menü „Brennstoffauswahl“ den Parameter „SH w<15%“ aktivieren HINWEIS! Siehe Bedienungsanleitung der Kesselregelung! HINWEIS! Bei Fragen kontaktieren Sie hierfür den Fröling Werkskundendienst oder Ihren Installateur! B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 72: Übertemperatur

    Der Kessel stellt geregelt ab und bleibt bis zur Behebung im Betriebszustand "Feuer Aus" ALARM Ein Alarm führt zu einem Not-Halt der Anlage. Der Kessel schaltet dabei sofort aus, Heizkreisregelung und Pumpen bleiben weiter aktiv. B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 73: Vorgehensweise Bei Störmeldungen

    Durch Tippen auf das Abbrechen-Symbol wird die aktuelle Störung geschlossen und die Störungsliste angezeigt r Durch erneutes Tippen auf das Abbrechen-Symbol und Lesebestätigung aller Fehler gelangt man zurück zum Grundbild Ä Der Kessel befindet sich in der zuvor eingestellten Betriebsart B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 74 B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
  • Seite 75 B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)

  • Seite 76: Adresse Des Herstellers

    Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...
