Montage
Kessel montieren

5.7.6 Regelungskasten montieren

5.7.7 Lambdasonde und Fühler montieren
Montageanleitung S1 Turbo / S1 Turbo F | M1470820_de

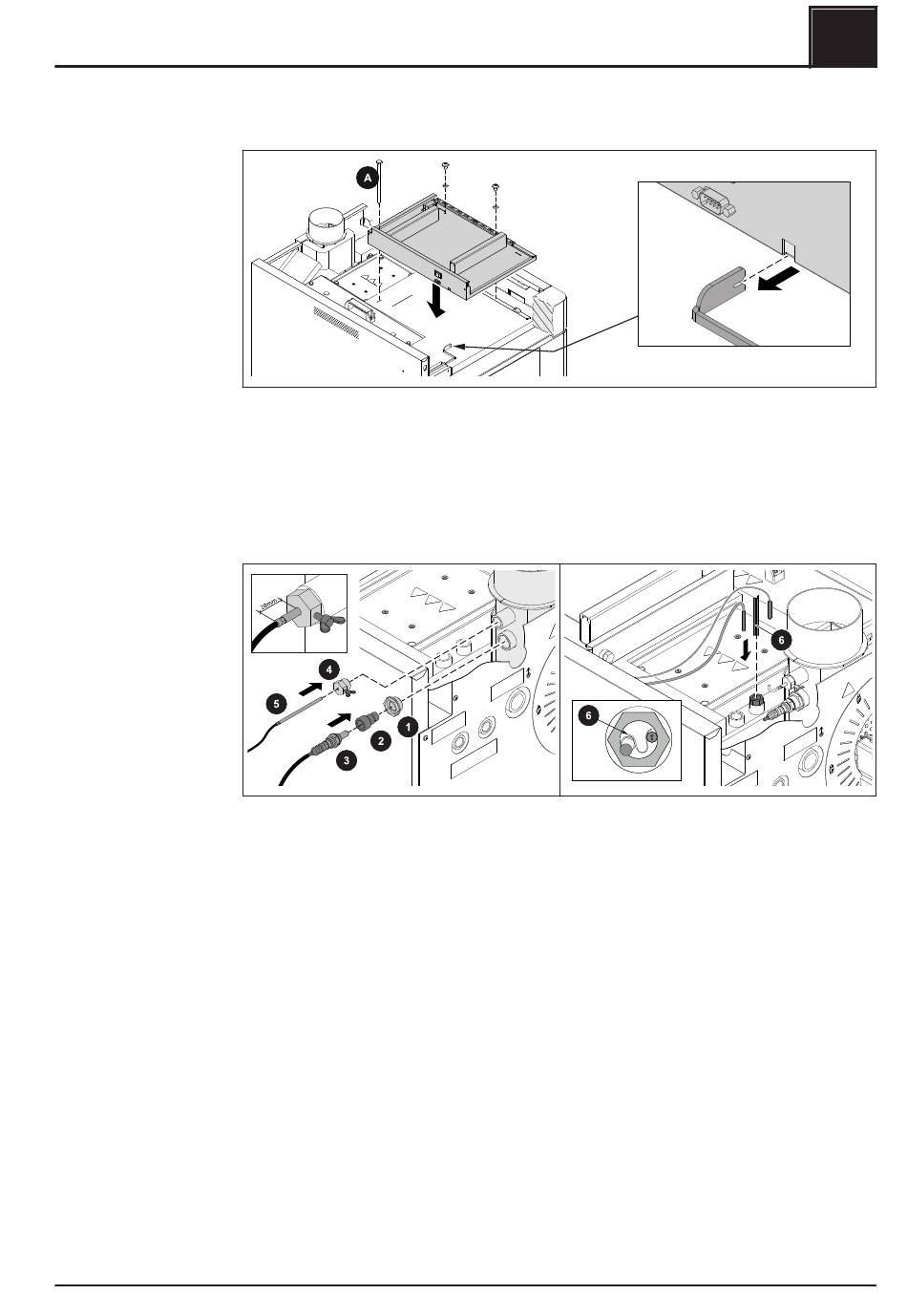

❒ Regelungskasten am Kessel auflegen
➥ Dabei Ausschnitt neben Hauptschalter in Schlitz am Haltebügel fädeln
❒ Regelungskasten mit zwei Schrauben fixieren und mit Einstellschraube (A)
waagrecht ausrichten
❒ Buchse (1) in Rauchrohrstutzen eindrehen und leicht festziehen
❒ Adapter (2) in Buchse schrauben
❒ Lambdasonde (3) in Adapter am Rauchrohrstutzen eindrehen und mit
Sechskantschlüssel (22 mm) leicht festziehen
❒ Messingbuchse (4) in Muffe oberhalb der Lambdasonde einschrauben
❒ Abgasfühler (5) in Messingbuchse so einschieben, dass noch ca. 20 mm aus der
Hülse ragen und Position mit Flügelschraube fixieren
❒ Kesselfühler und STB-Kapillar mit Andruckfeder (6) in Tauchhülse bei
Kesselvorlauf schieben
HINWEIS! Thermische Ablaufsicherung ist nicht im Lieferumfang enthalten!
