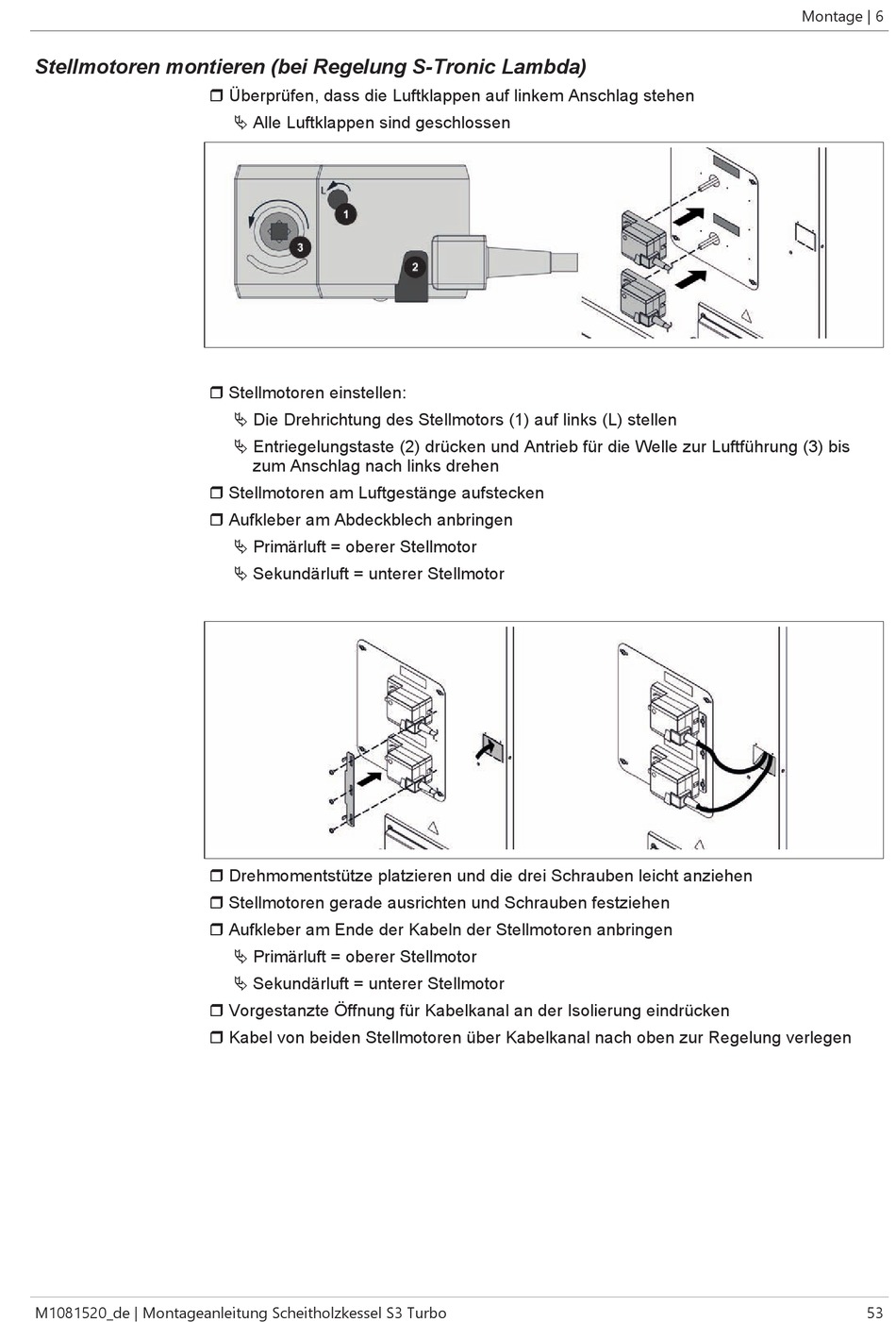

Stellmotoren montieren (bei Regelung S-Tronic Lambda)

M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo
r Überprüfen, dass die Luftklappen auf linkem Anschlag stehen
Ä Alle Luftklappen sind geschlossen
r Stellmotoren einstellen:
Ä Die Drehrichtung des Stellmotors (1) auf links (L) stellen
Ä Entriegelungstaste (2) drücken und Antrieb für die Welle zur Luftführung (3) bis
zum Anschlag nach links drehen
r Stellmotoren am Luftgestänge aufstecken
r Aufkleber am Abdeckblech anbringen
Ä Primärluft = oberer Stellmotor
Ä Sekundärluft = unterer Stellmotor
r Drehmomentstütze platzieren und die drei Schrauben leicht anziehen
r Stellmotoren gerade ausrichten und Schrauben festziehen
r Aufkleber am Ende der Kabeln der Stellmotoren anbringen
Ä Primärluft = oberer Stellmotor
Ä Sekundärluft = unterer Stellmotor
r Vorgestanzte Öffnung für Kabelkanal an der Isolierung eindrücken
r Kabel von beiden Stellmotoren über Kabelkanal nach oben zur Regelung verlegen
