6 | Montage

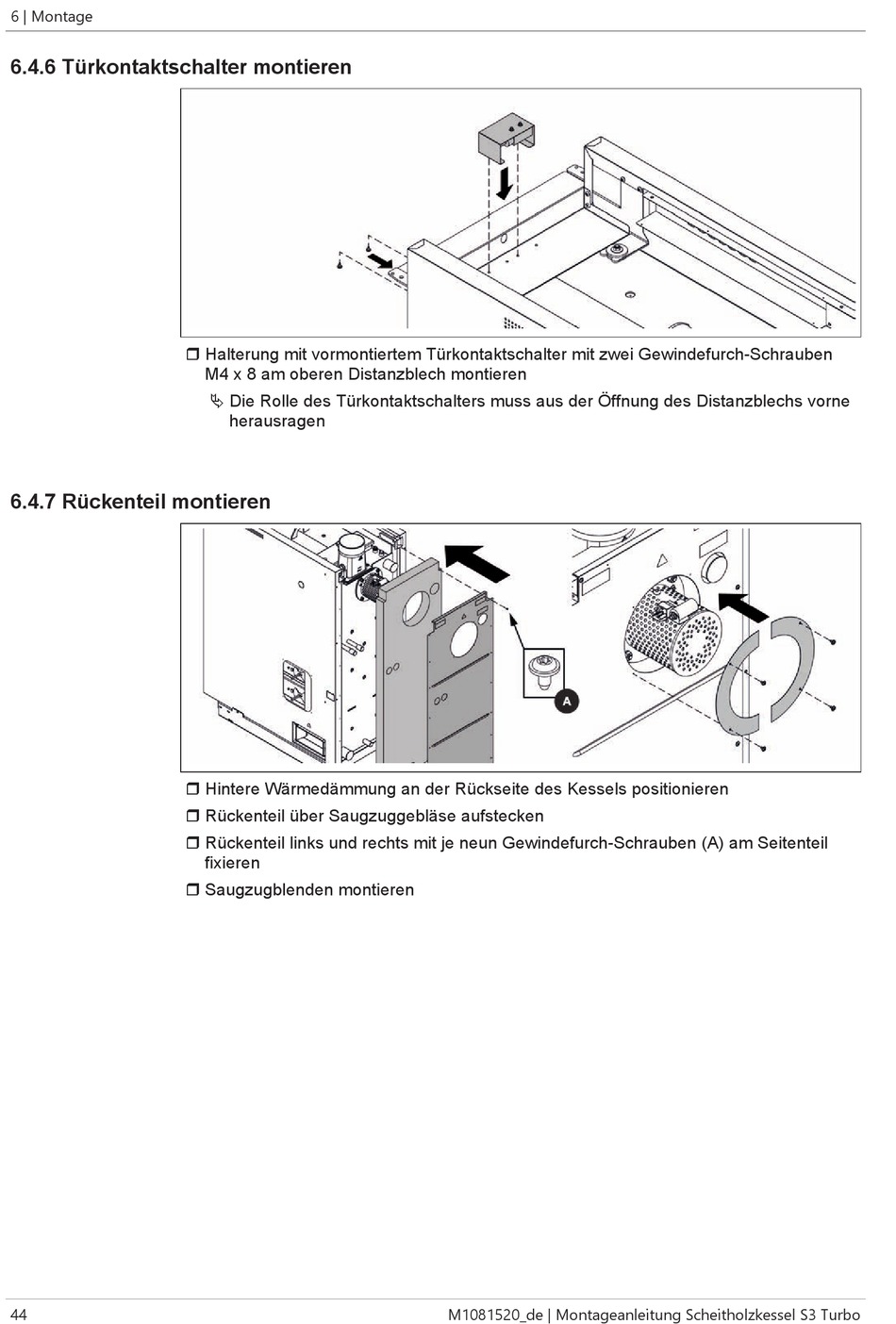

6.4.6 Türkontaktschalter montieren
6.4.7 Rückenteil montieren
44
r Halterung mit vormontiertem Türkontaktschalter mit zwei Gewindefurch-Schrauben
M4 x 8 am oberen Distanzblech montieren
Ä Die Rolle des Türkontaktschalters muss aus der Öffnung des Distanzblechs vorne
herausragen
r Hintere Wärmedämmung an der Rückseite des Kessels positionieren
r Rückenteil über Saugzuggebläse aufstecken
r Rückenteil links und rechts mit je neun Gewindefurch-Schrauben (A) am Seitenteil
fixieren
r Saugzugblenden montieren
M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo
