6 | Montage

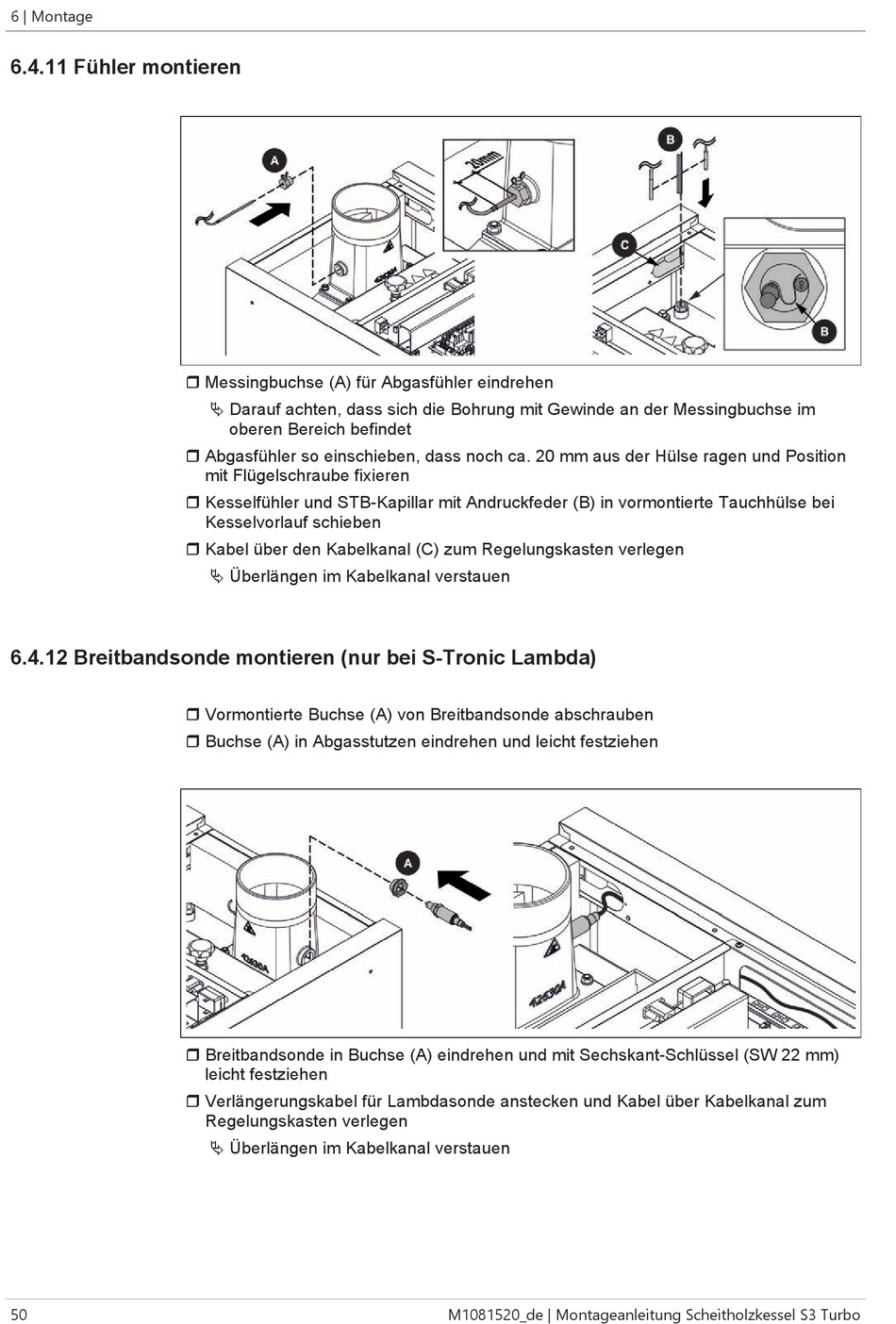

6.4.11 Fühler montieren

6.4.12 Breitbandsonde montieren (nur bei S-Tronic Lambda)

50
r Messingbuchse (A) für Abgasfühler eindrehen
Ä Darauf achten, dass sich die Bohrung mit Gewinde an der Messingbuchse im
oberen Bereich befindet
r Abgasfühler so einschieben, dass noch ca. 20 mm aus der Hülse ragen und Position
mit Flügelschraube fixieren
r Kesselfühler und STB-Kapillar mit Andruckfeder (B) in vormontierte Tauchhülse bei
Kesselvorlauf schieben
r Kabel über den Kabelkanal (C) zum Regelungskasten verlegen
Ä Überlängen im Kabelkanal verstauen
r Vormontierte Buchse (A) von Breitbandsonde abschrauben
r Buchse (A) in Abgasstutzen eindrehen und leicht festziehen
r Breitbandsonde in Buchse (A) eindrehen und mit Sechskant-Schlüssel (SW 22 mm)
leicht festziehen
r Verlängerungskabel für Lambdasonde anstecken und Kabel über Kabelkanal zum
Regelungskasten verlegen
Ä Überlängen im Kabelkanal verstauen
M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo
