6 | Montage

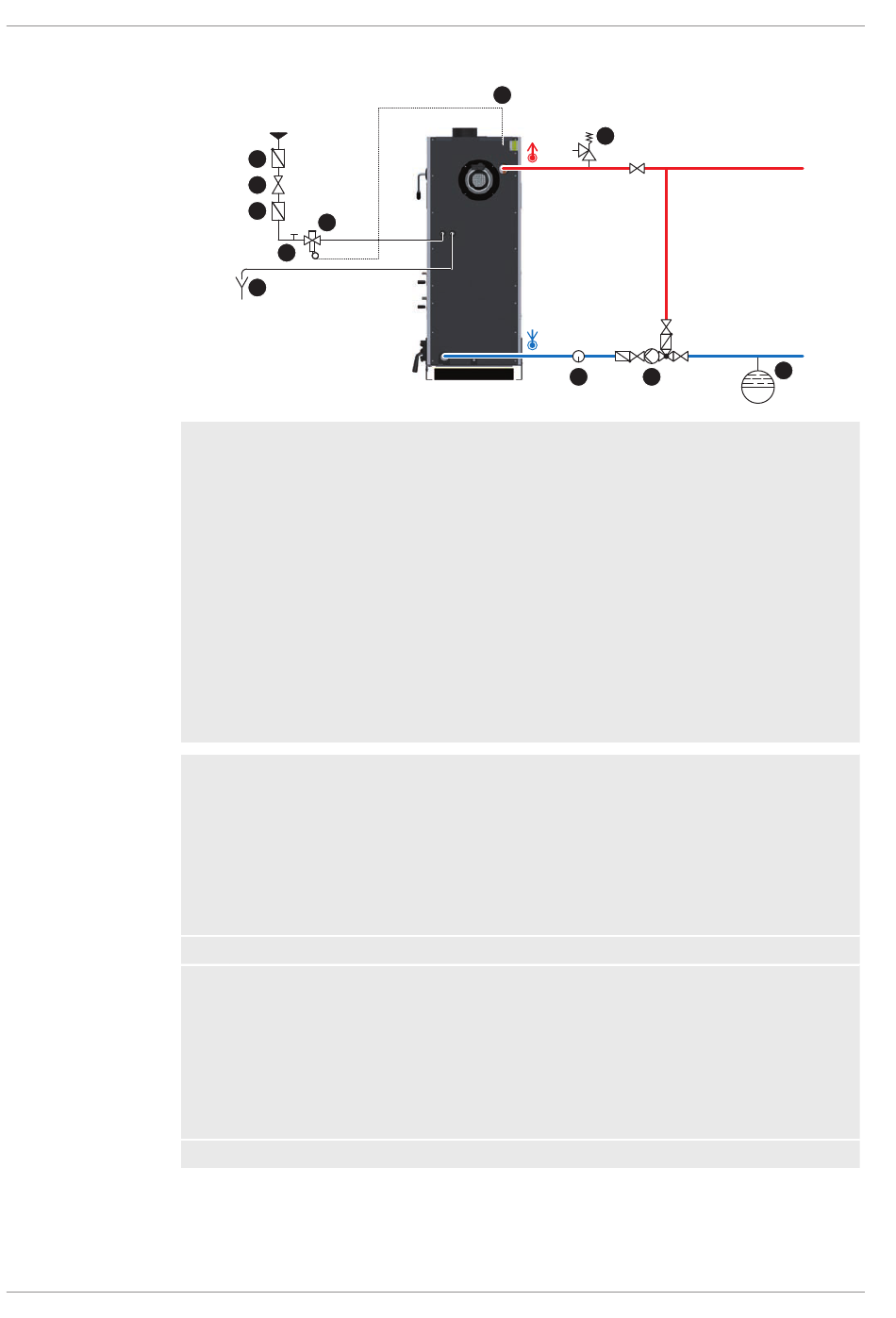

6.7 Hydraulischer Anschluss

62
1.6
1.5
1.4
1.2
1.3
1.7
1 Thermische Ablaufsicherung
▪ Der Anschluss der thermischen Ablaufsicherung ist laut ÖNORM / DIN EN 303-5 und
gemäß oben gezeigtem Schema durchzuführen
▪ Die Ablaufsicherung muss mit einem unter Druck stehenden Kaltwasser-Leitungsnetz
(Temperatur ≤ 15°C) unabsperrbar verbunden sein
▪ Bei einem Kaltwasserdruck von ≥ 6 bar ist ein Druckminderventil (1.5) erforderlich
Mindest-Kaltwasserdruck = 2 bar
1.1 Fühler der thermischen Ablaufsicherung
1.2 Thermische Ablaufsicherung (öffnet bei ca. 95°C)
1.3 Reinigungsventil (T-Stück)
1.4 Schmutzfänger
1.5 Druckminderventil
1.6 Rückflussverhinderer, um Stagnationswasser im Trinkwassernetz zu verhindern
1.7 Freier Auslauf ohne Gegendruck mit beobachtbarer Fließstrecke (z.B. Ablauftrichter)
2 Sicherheitsventil
▪ Sicherheitsventil laut EN 12828 mit einem Mindestdurchmesser von DN15 (< 50 kW)
bzw. DN20 (50 – 100 kW)
▪ Der Einstelldruck darf max. 3 bar betragen
▪ Das Sicherheitsventil muss zugänglich am Wärmeerzeuger oder in seiner unmittelbaren
Nähe in der Vorlaufleitung unabsperrbar eingebaut sein
▪ Ein ungehindertes und gefahrloses Abfließen von ausströmenden Dampf oder Wasser
muss gewährleistet werden
3 Rücklaufanhebung
4 Membran-Ausdehnungsgefäß
▪ Das Membran-Druckausdehnungsgefäß muss EN 13831 entsprechen und mindestens
das maximale Ausdehnungsvolumen des Heizungswassers der Anlage einschließlich
einer Wasservorlage aufnehmen
▪ Die Dimensionierung muss gemäß Auslegungshinweise der EN 12828 - Anhang D
durchgeführt werden
▪ Der Einbau sollte vorzugsweise in der Rücklaufleitung erfolgen. Dabei sind die
Einbauanweisungen des Herstellers zu beachten
5 Empfehlung für den Einbau einer Kontrollmöglichkeit (z.B. Thermometer)
1.1
2
5
S3 Turbo
