6 | Montage
40

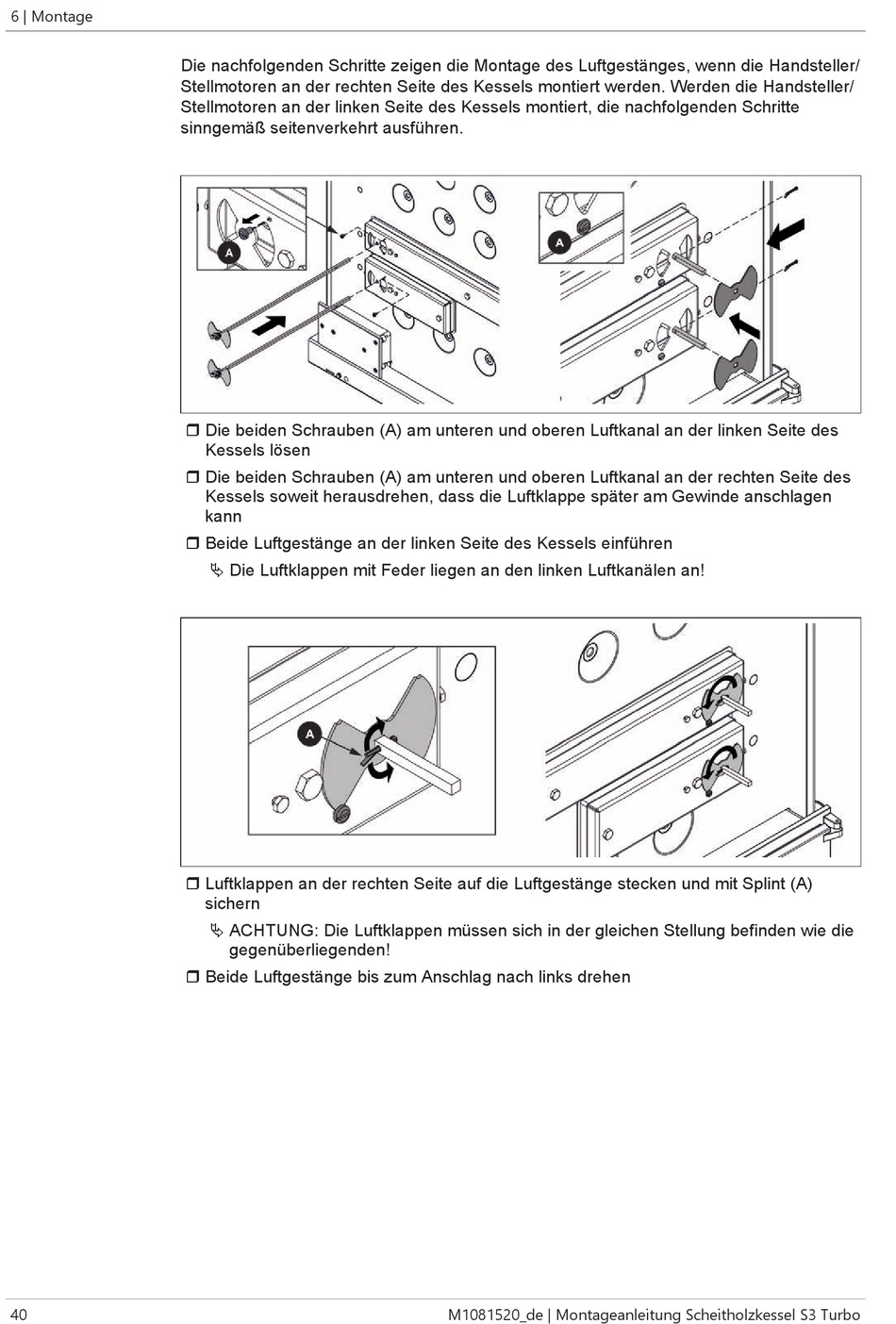

Die nachfolgenden Schritte zeigen die Montage des Luftgestänges, wenn die Handsteller/
Stellmotoren an der rechten Seite des Kessels montiert werden. Werden die Handsteller/
Stellmotoren an der linken Seite des Kessels montiert, die nachfolgenden Schritte
sinngemäß seitenverkehrt ausführen.
r Die beiden Schrauben (A) am unteren und oberen Luftkanal an der linken Seite des
Kessels lösen
r Die beiden Schrauben (A) am unteren und oberen Luftkanal an der rechten Seite des
Kessels soweit herausdrehen, dass die Luftklappe später am Gewinde anschlagen
kann
r Beide Luftgestänge an der linken Seite des Kessels einführen
Ä Die Luftklappen mit Feder liegen an den linken Luftkanälen an!
r Luftklappen an der rechten Seite auf die Luftgestänge stecken und mit Splint (A)
sichern
Ä ACHTUNG: Die Luftklappen müssen sich in der gleichen Stellung befinden wie die
gegenüberliegenden!
r Beide Luftgestänge bis zum Anschlag nach links drehen
