6 | Montage

6.4 Kessel montieren

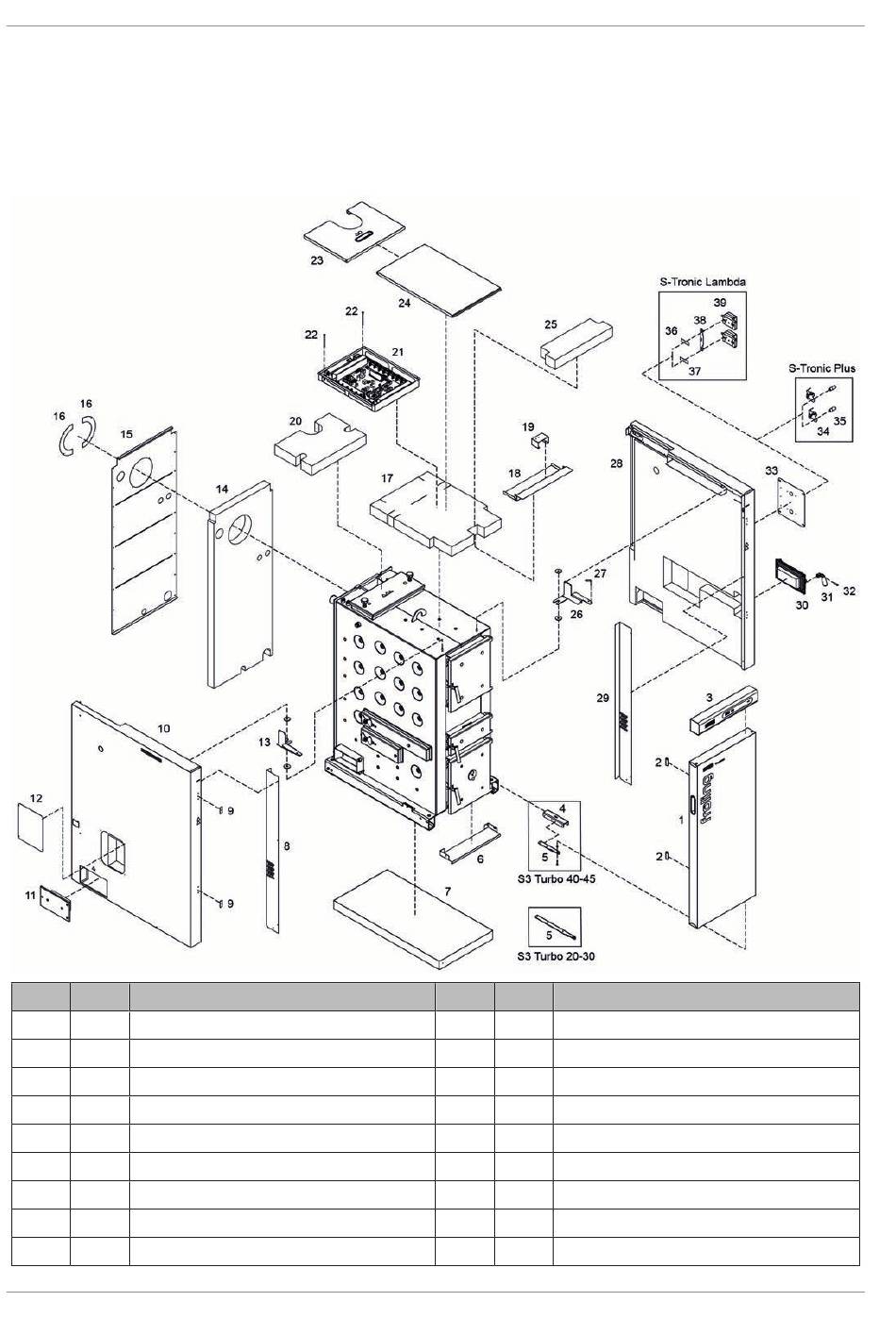

6.4.1 Montageübersicht
Isolierung
Pos. Stk. Benennung
1 1 Isoliertür komplett
2 2 Magnetschnapper
3 1 Bedienteil komplett
4 1 U-Blech – S3 Turbo 40/45
5 1 Untere Türhalterung
6 1 Blende Isoliertür unten
7 1 Bodenisolierung komplett
8 1 Isolierblende links
9 2 Gegenplatte für Magnetschnapper
34
Pos. Stk. Benennung
21 1 Regelungskasten komplett
22 2 Sechskant-Schraube M6 x 100
23 1 Isolierdeckel hinten
24 1 Regelungsabdeckung
25 1 Wärmedämm-Matte oben/vorne
26 1 Haltebügel rechts
27 1 Scharnierbügel Isoliertür
28 1 Isolierseitenteil rechts komplett
29 1 Isolierblende rechts
