Froling S3 Turbo Montageanleitung Seite 43

M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo

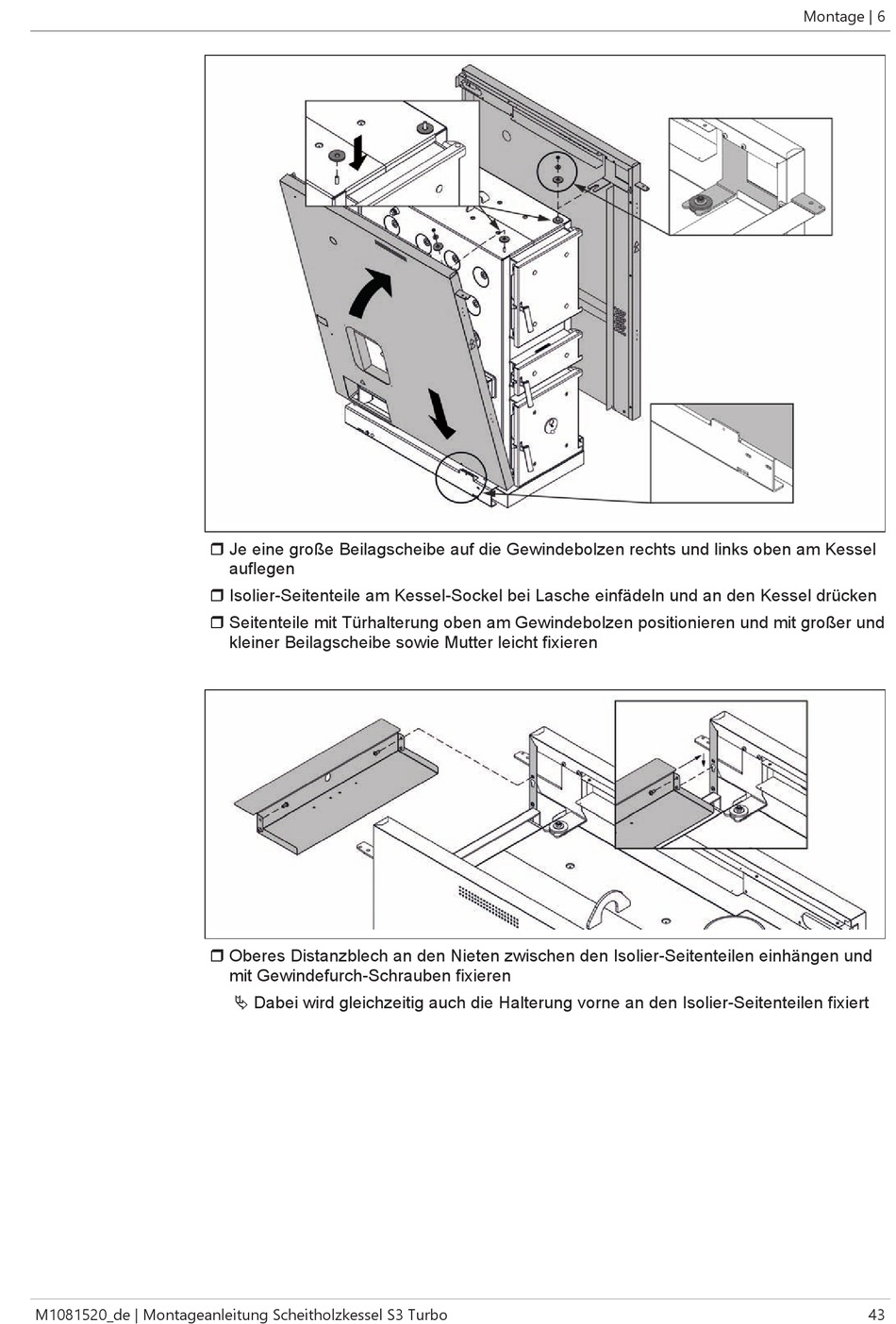

r Je eine große Beilagscheibe auf die Gewindebolzen rechts und links oben am Kessel
auflegen
r Isolier-Seitenteile am Kessel-Sockel bei Lasche einfädeln und an den Kessel drücken
r Seitenteile mit Türhalterung oben am Gewindebolzen positionieren und mit großer und
kleiner Beilagscheibe sowie Mutter leicht fixieren
r Oberes Distanzblech an den Nieten zwischen den Isolier-Seitenteilen einhängen und
mit Gewindefurch-Schrauben fixieren
Ä Dabei wird gleichzeitig auch die Halterung vorne an den Isolier-Seitenteilen fixiert
Montage | 6
43
