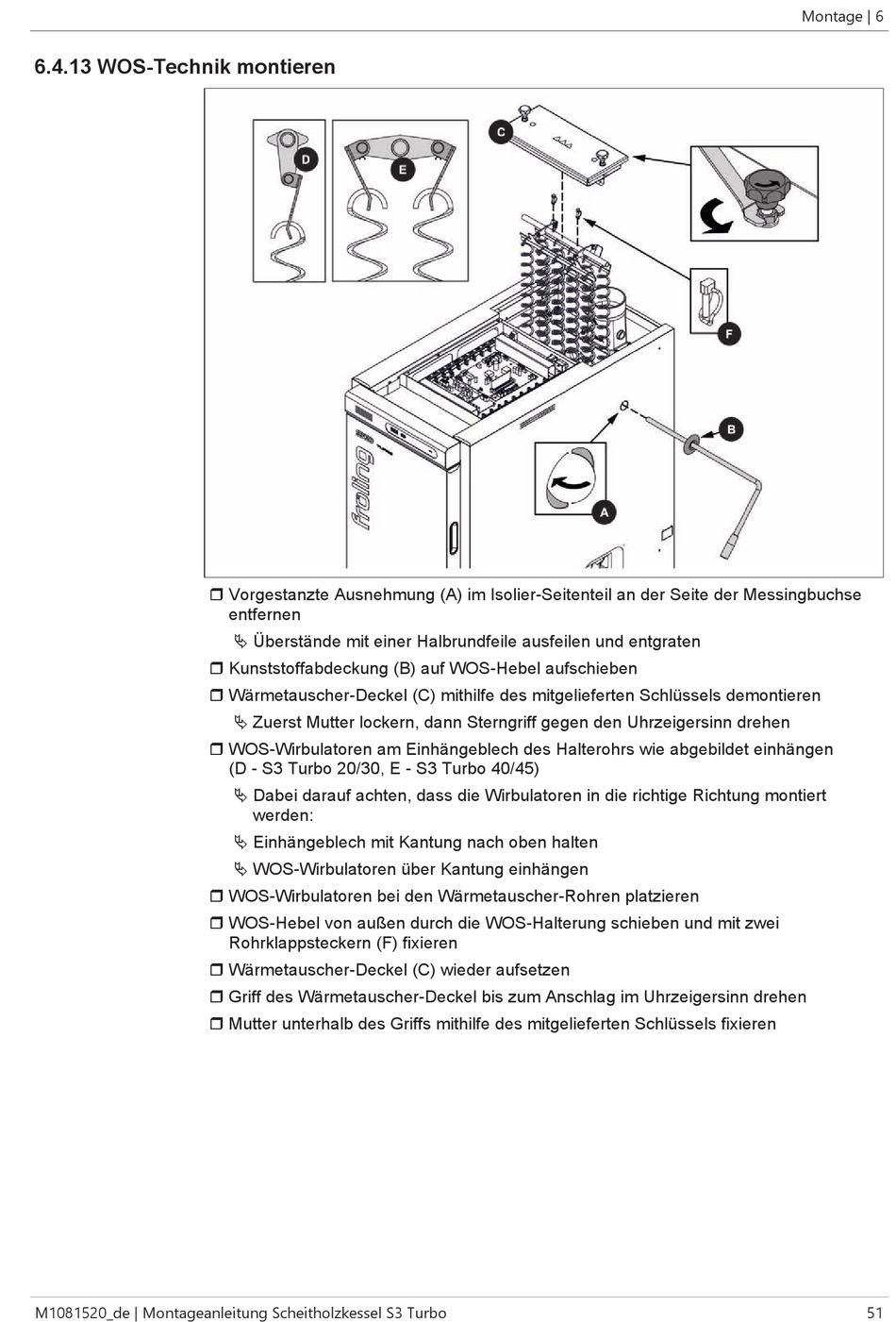

6.4.13 WOS-Technik montieren

M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo
r Vorgestanzte Ausnehmung (A) im Isolier-Seitenteil an der Seite der Messingbuchse
entfernen
Ä Überstände mit einer Halbrundfeile ausfeilen und entgraten
r Kunststoffabdeckung (B) auf WOS-Hebel aufschieben
r Wärmetauscher-Deckel (C) mithilfe des mitgelieferten Schlüssels demontieren
Ä Zuerst Mutter lockern, dann Sterngriff gegen den Uhrzeigersinn drehen
r WOS-Wirbulatoren am Einhängeblech des Halterohrs wie abgebildet einhängen
(D - S3 Turbo 20/30, E - S3 Turbo 40/45)
Ä Dabei darauf achten, dass die Wirbulatoren in die richtige Richtung montiert
werden:
Ä Einhängeblech mit Kantung nach oben halten
Ä WOS-Wirbulatoren über Kantung einhängen
r WOS-Wirbulatoren bei den Wärmetauscher-Rohren platzieren
r WOS-Hebel von außen durch die WOS-Halterung schieben und mit zwei
Rohrklappsteckern (F) fixieren
r Wärmetauscher-Deckel (C) wieder aufsetzen
r Griff des Wärmetauscher-Deckel bis zum Anschlag im Uhrzeigersinn drehen
r Mutter unterhalb des Griffs mithilfe des mitgelieferten Schlüssels fixieren
