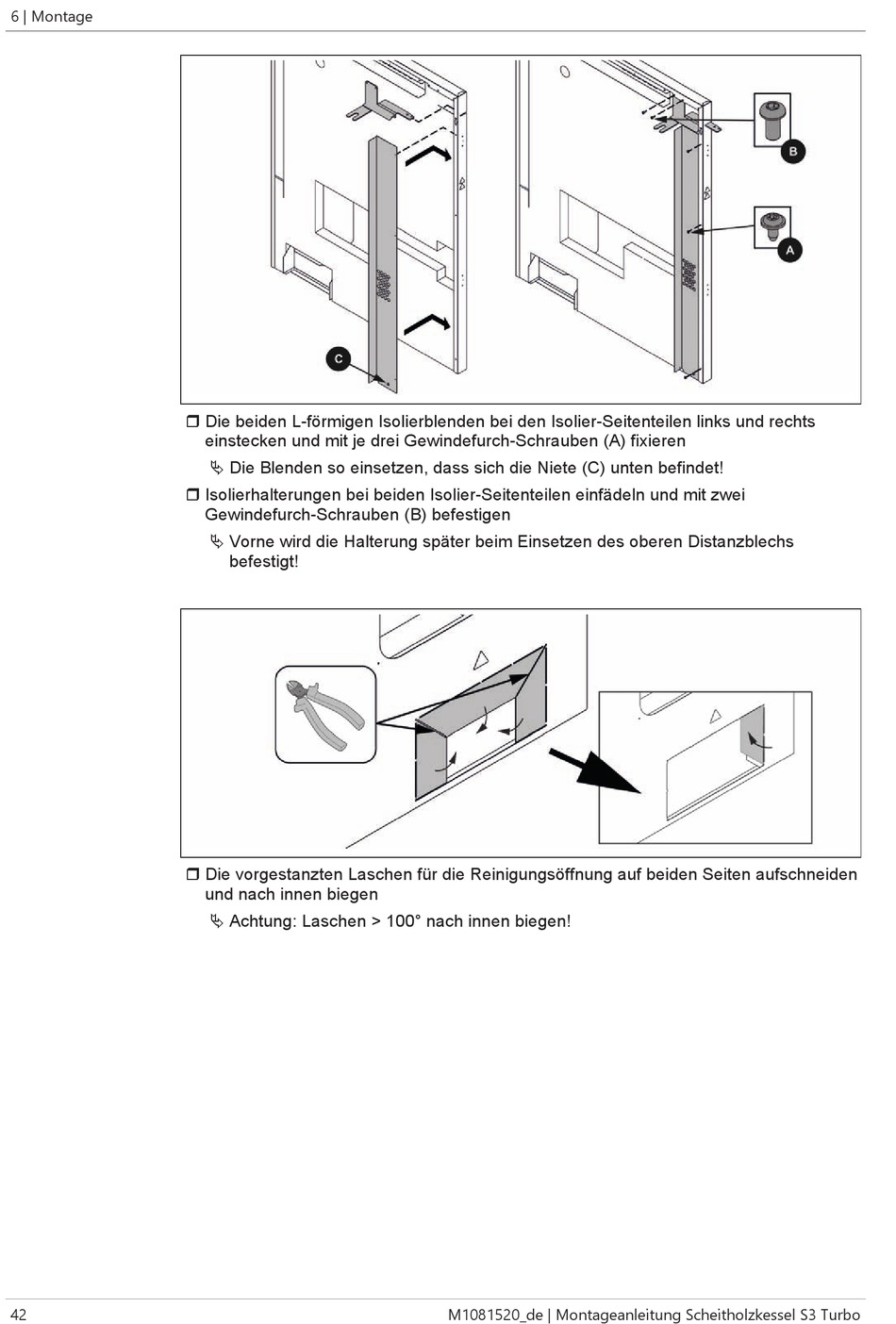

Froling S3 Turbo Montageanleitung Seite 42

6 | Montage
42
r Die beiden L-förmigen Isolierblenden bei den Isolier-Seitenteilen links und rechts
einstecken und mit je drei Gewindefurch-Schrauben (A) fixieren
Ä Die Blenden so einsetzen, dass sich die Niete (C) unten befindet!
r Isolierhalterungen bei beiden Isolier-Seitenteilen einfädeln und mit zwei
Gewindefurch-Schrauben (B) befestigen
Ä Vorne wird die Halterung später beim Einsetzen des oberen Distanzblechs
befestigt!
r Die vorgestanzten Laschen für die Reinigungsöffnung auf beiden Seiten aufschneiden
und nach innen biegen
Ä Achtung: Laschen > 100° nach innen biegen!
M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo
