Froling S3 Turbo Montageanleitung Seite 49

M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo

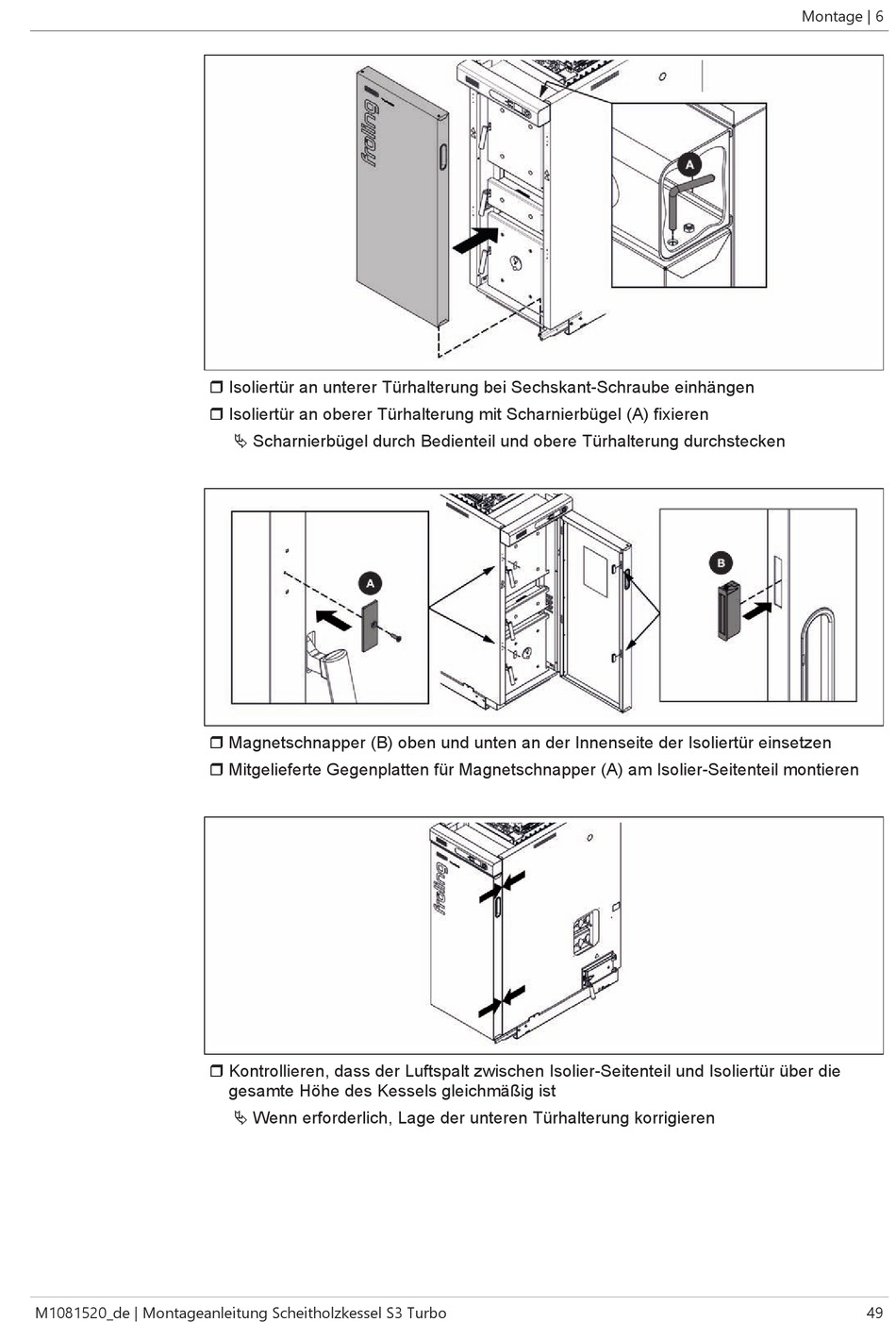

r Isoliertür an unterer Türhalterung bei Sechskant-Schraube einhängen
r Isoliertür an oberer Türhalterung mit Scharnierbügel (A) fixieren
Ä Scharnierbügel durch Bedienteil und obere Türhalterung durchstecken
r Magnetschnapper (B) oben und unten an der Innenseite der Isoliertür einsetzen
r Mitgelieferte Gegenplatten für Magnetschnapper (A) am Isolier-Seitenteil montieren
r Kontrollieren, dass der Luftspalt zwischen Isolier-Seitenteil und Isoliertür über die
gesamte Höhe des Kessels gleichmäßig ist
Ä Wenn erforderlich, Lage der unteren Türhalterung korrigieren
Montage | 6
49
