Handsteller/Stellmotoren Montieren; Handsteller Montieren (Bei Regelung S-Tronic Plus) - Froling S3 Turbo Montageanleitung

6 | Montage

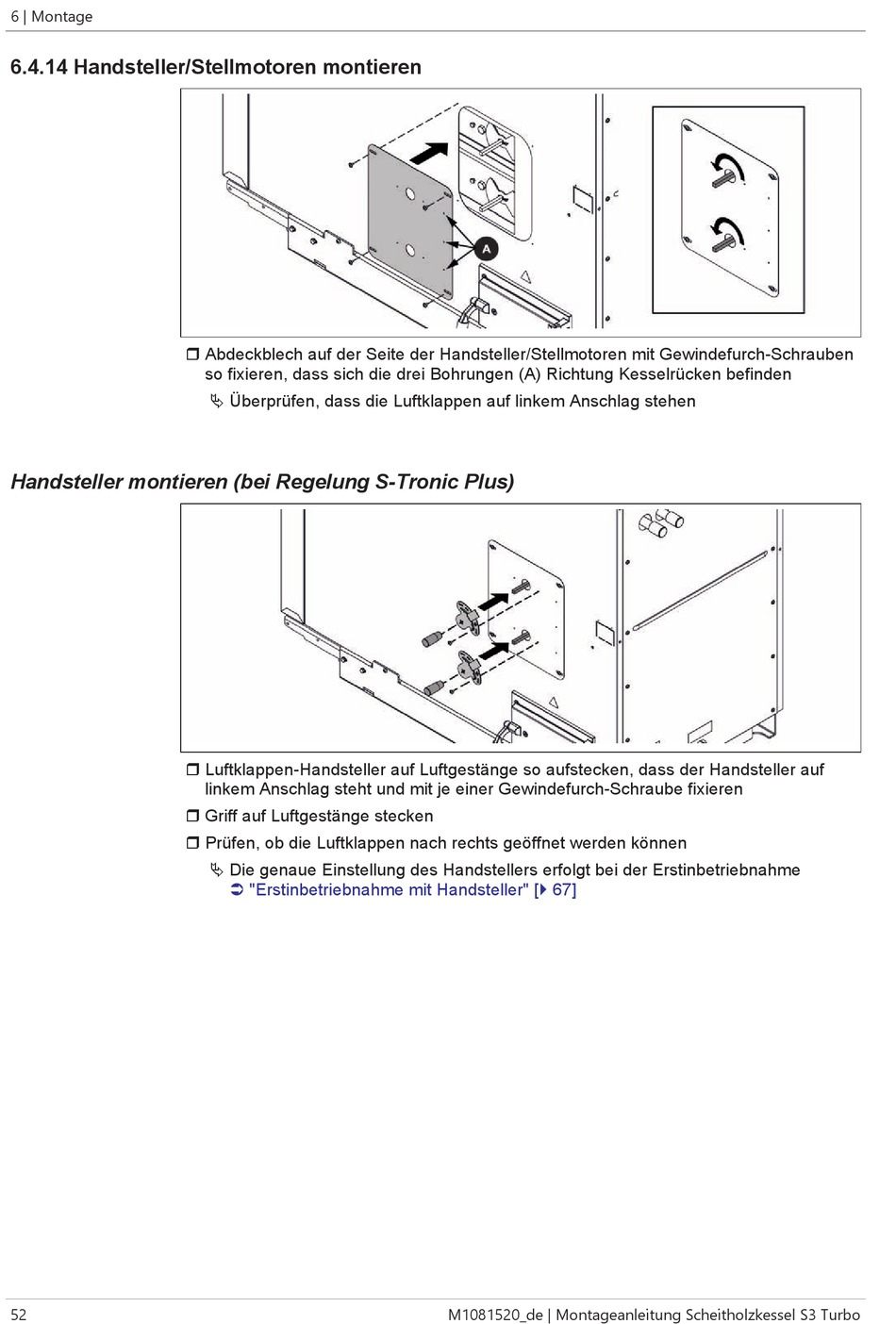

6.4.14 Handsteller/Stellmotoren montieren

Handsteller montieren (bei Regelung S-Tronic Plus)

52
r Abdeckblech auf der Seite der Handsteller/Stellmotoren mit Gewindefurch-Schrauben
so fixieren, dass sich die drei Bohrungen (A) Richtung Kesselrücken befinden
Ä Überprüfen, dass die Luftklappen auf linkem Anschlag stehen
r Luftklappen-Handsteller auf Luftgestänge so aufstecken, dass der Handsteller auf
linkem Anschlag steht und mit je einer Gewindefurch-Schraube fixieren
r Griff auf Luftgestänge stecken
r Prüfen, ob die Luftklappen nach rechts geöffnet werden können
Ä Die genaue Einstellung des Handstellers erfolgt bei der Erstinbetriebnahme
Ü "Erstinbetriebnahme mit Handsteller" [} 67]
M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo
