6 | Montage

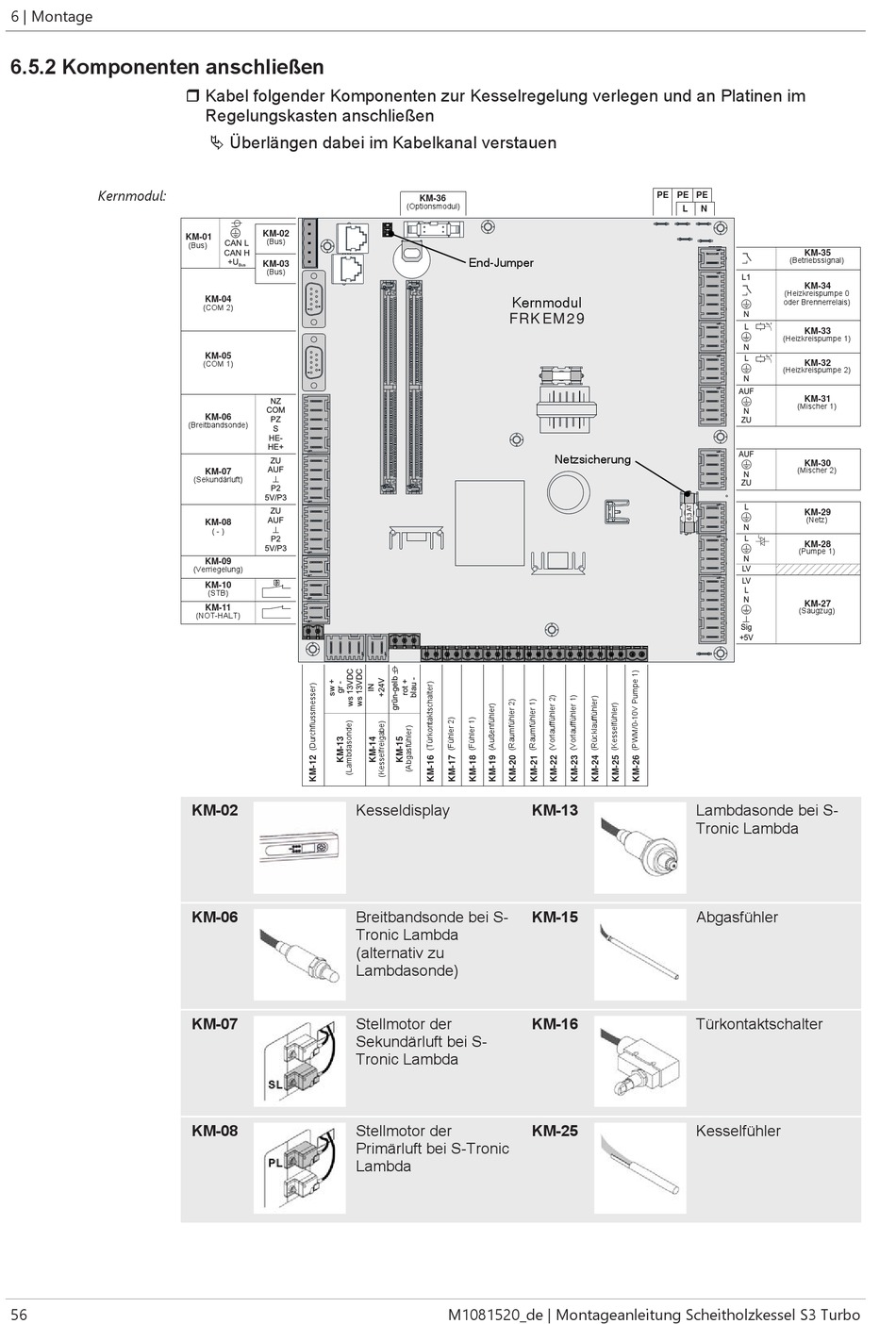

6.5.2 Komponenten anschließen
Kernmodul:
56
r Kabel folgender Komponenten zur Kesselregelung verlegen und an Platinen im
Regelungskasten anschließen
Ä Überlängen dabei im Kabelkanal verstauen
KM-02
KM-01
(Bus)
(Bus)
KM-03
(Bus)
KM-04
(COM 2)
KM-05
(COM 1)
NZ
COM
KM-06
PZ
(Breitbandsonde)
S
HE-
HE+
ZU
AUF
KM-07
(Sekundärluft)
P2
5V/P3
ZU
AUF
KM-08
( - )
P2
5V/P3
KM-09
(Verriegelung)
KM-10
(STB)
KM-11
(NOT-HALT)
KM-02
KM-06
KM-07
KM-08
KM-36
(Optionsmodul)
End-Jumper
Kernmodul
FRKEM29
Kesseldisplay
Breitbandsonde bei S-
Tronic Lambda
(alternativ zu
Lambdasonde)
Stellmotor der
Sekundärluft bei S-
Tronic Lambda
Stellmotor der
Primärluft bei S-Tronic
Lambda
M1081520_de | Montageanleitung Scheitholzkessel S3 Turbo
PE PE PE
L N
Netzsicherung
KM-13 Lambdasonde bei S-
Tronic Lambda
KM-15 Abgasfühler
KM-16 Türkontaktschalter
KM-25 Kesselfühler
KM-35
(Betriebssignal)
L1
KM-34
(Heizkreispumpe 0
oder Brennerrelais)
N
L
KM-33
(Heizkreispumpe 1)
N
L
KM-32
(Heizkreispumpe 2)
N
AUF
KM-31
(Mischer 1)
N
ZU
AUF
KM-30
(Mischer 2)
N
ZU
L
KM-29
(Netz)
N
L
KM-28
(Pumpe 1)
N
LV
LV
L
N
KM-27
(Saugzug)
Sig
+5V
