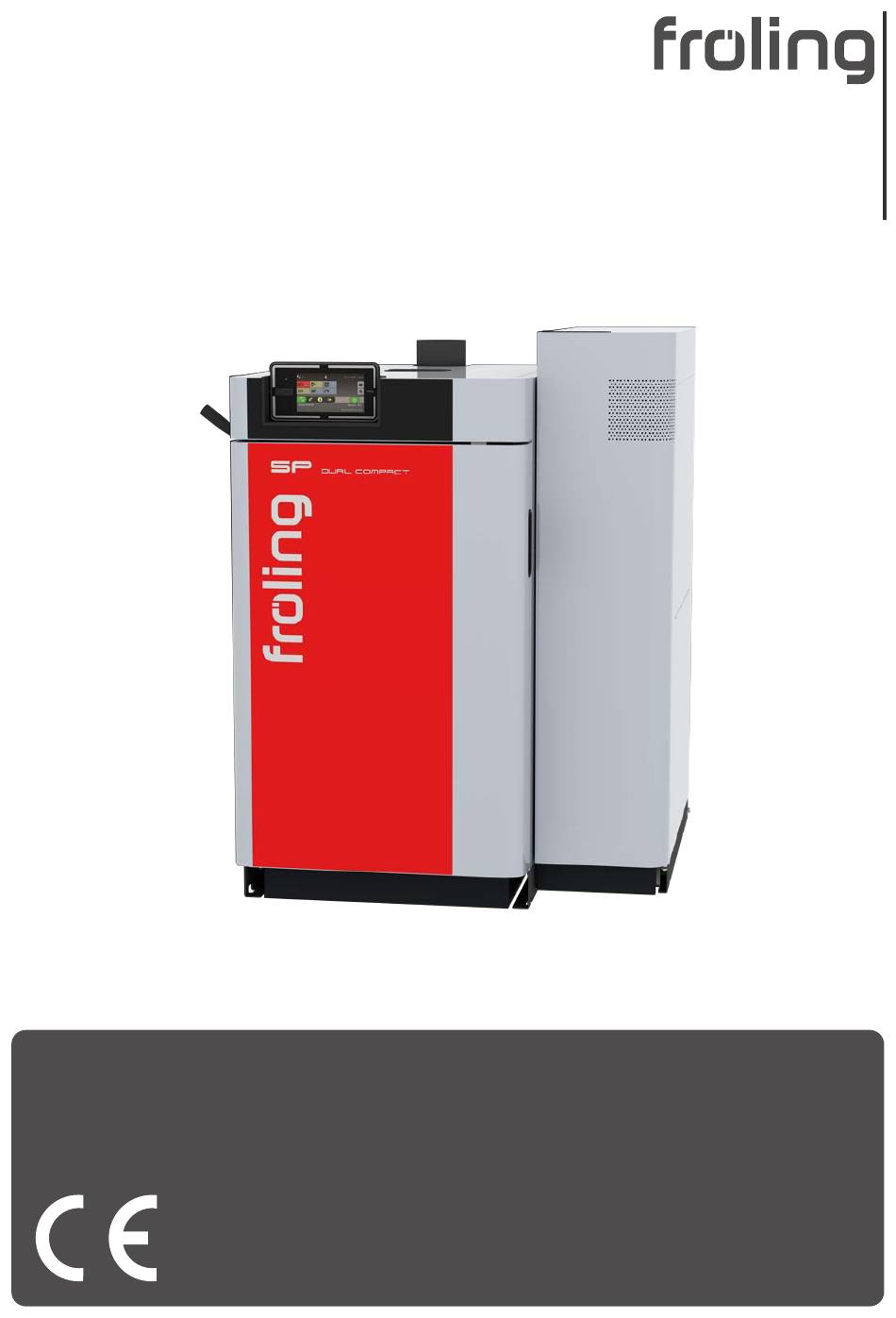

- Seite 1 Montageanleitung Kombikessel SP Dual compact Deutschsprachige Original-Montageanleitung für die Fachkraft! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M1820921_de | Ausgabe 17.06.2021...
-
Seite 2: Inhaltsverzeichnis
3.8 Pufferspeicher............................16 3.9 Rücklaufanhebung..........................17 3.10 Kesselentlüftung ........................... 17 4 Technik ................................. 18 4.1 Abmessungen SP Dual compact ......................18 4.2 Komponenten und Anschlüsse ......................19 4.3 Technische Daten..........................20 4.3.1 SP Dual compact 15/20 ......................20 4.3.2 Daten zur Auslegung des Abgassystems .................. 22 4.4 Externes Saugmodul .......................... - Seite 3 7.2.2 Bedingt zulässige Brennstoffe ....................76 7.2.3 Unzulässige Brennstoffe ......................77 7.2.4 Erstes Anheizen......................... 77 8 Außerbetriebnahme............................. 78 8.1 Betriebsunterbrechung ......................... 78 8.2 Demontage ............................78 8.3 Entsorgung ............................78 9 Anhang ................................. 79 9.1 Druckgeräteverordnung ........................79 M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 4: Allgemein
FRÖLING-Kundendienst wird die Gültigkeit der Übergabeerklärung am Kundendienst- Leistungsnachweis vermerkt. 1.1 Über diese Anleitung Die vorliegende Montageanleitung beinhaltet Informationen für folgende Kesselgrößen des SP Dual compact: SP Dual compact 15, SP Dual compact 20 M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 5: Sicherheit
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 6: Qualifikation Des Montagepersonals
Das Montagepersonal muss die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.3 Schutzausrüstung des Montagepersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Transport, Aufstellung und Montage: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Sicherheitsschuhe (mind. Schutzklasse S1P) M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 7: Ausführungshinweise
(Deutschland) SWKI BT 102-01 Wasserbeschaffenheit für Heizungs-, Dampf-, Kälte- und Klimaanlagen (Schweiz) UNI 8065 Technische Norm zur Regelung der Heizwasseraufbereitung. DM 26.06.2015 (Ministerialdekret der Mindestanforderungen) Anweisungen der Norm und deren Aktualisierungen befolgen. (Italien) M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 8: Verordnungen Und Normen Für Zulässige Brennstoffe
Halogenwasserstoffe, Reinigungs- oder Betriebsmittel ▪ Einsatz über 2000 Meter Seehöhe nur nach Rücksprache mit Hersteller ▪ Schutz der Anlage vor Verbiss und Einnisten von Tieren (z. B. Nagern) ▪ Keine entzündlichen Materialien in Umgebung der Anlage M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 9: Kaminanschluss / Kaminsystem
▪ Auf kürzestem Weg und steigend zum Kamin (Empfehlung 30-45°) ▪ Überdruckdicht ▪ Wärmedämmung empfohlen Abstand zu brennbaren Bauteilen: ▪ 100 mm bei mindestens 20 mm Wärmedämmung ▪ 375 mm ohne Wärmedämmung Empfohlen: dreifacher Durchmesser der Verbindungsleitung M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 10: Messöffnung
3.4.4 Verpuffungsklappe Laut TRVB H 118 (nur Österreich) ist in der Verbindungsleitung zum Kamin in unmittelbarer Nähe des Heizkessels eine Verpuffungsklappe anzuordnen. Die Situierung ist so vorzunehmen, dass eine Gefährdung von Personen ausgeschlossen wird! M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 11: Elektrostatischer Partikelabscheider
▪ Messöffnung (M) nach dem elektrostatischen Partikelabscheider (E) gemäß den Vorgaben positionieren Ü "Messöffnung" [} 10] ▪ Einbaulänge des elektrostatischen Partikelabscheiders für die Planung der Abgasführung beachten ▪ Den elektrostatischen Partikelabscheider gemäß der mitgelieferten Herstellerdokumentation montieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 12: Verbrennungsluft
▪ Luftleitungen – bei Leitungslängen über 2 m sowie bei mechanischer Förderung der Verbrennungsluft eine Strömungsberechnung vornehmen (Strömungsgeschwindigkeit max. 1 m/s) Normenhinweis ÖNORM H 5170 - Bau- und Brandschutztechnische Anforderungen TRVB H118 - Technische Richtlinie vorbeugender Brandschutz M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 13: Gemeinsamer Betrieb Mit Luftsaugenden Anlagen
Die Sicherheitseinrichtung schaltet im Störfall eine luftsaugende Anlage ab. Wechselseitiger Betrieb Eine geprüfte Sicherheitseinrichtung (z. B. Abgasthermostat) gewährleistet, dass der Kessel und die luftsaugende Anlage nicht gleichzeitig betrieben werden, z. B. durch Abschaltung der Stromversorgung. M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 14: Heizungswasser
>50 ≤200 11,2 >200 ≤600 0,11 0,02 >600 0,11 0,02 1. Vom spezifischen Anlagenvolumen (Liter Nenninhalt/Heizleistung; bei Mehrkesselanlagen ist die kleinste Einzel-Heizleistung einzusetzen) 2. Bei Anlagen mit Umlaufwasserheizern und für Systeme mit elektrischen Heizelementen M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 15: Druckhaltesysteme
Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 16: Pufferspeicher
Da die kleinste kontinuierliche Wärmeleistung des Kessels über 30% der Nennwärmeleistung liegt, weisen wir als Kesselhersteller gemäß EN 303-5:2012, Kap. 4.4.6 darauf hin, dass der Kombikessel SP Dual compact immer an einen Pufferspeicher mit ausreichend großem Speichervolumen angeschlossen werden muss. -
Seite 17: Rücklaufanhebung
Vor dem automatischen Entlüftungsventil ein senkrechtes Rohrstück als Beruhigungsstrecke einbauen, damit das Entlüftungsventil über dem Niveau des Kesselwassers positioniert ist Empfehlung: r Mikroblasenabscheider in den Leitungen zum Kessel einbauen Ä Anleitungen des Herstellers beachten! M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 18: Technik
1340 Höhe Anschluss Abgasrohr 1300 Gesamthöhe inkl. Abgasstutzen 1395 Höhe Anschluss Schlauchleitungen 1255 Höhe Anschluss Sicherheitswärmetauscher 1040 Höhe Anschluss Entleerung Höhe Anschluss Vorlauf 1055 1. Bei Verwendung des optionalen Rauchrohrstutzens für niedrige Kaminanschlüsse M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 19: Komponenten Und Anschlüsse
Anschluss Abgasrohr (Außendurchmesser) 129 mm Position für Kesselfühler und STB-Kapillar (Innendurchmesser) 16 mm Position für Lambdasonde 3/4“ IG Position für Abgasfühler 1/2“ IG Rohrverbindung – Vorlauf Pelletseinheit zu Rücklauf Scheitholzkessel 1“ 1. Im Lieferumfang enthalten M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 20: Technische Daten
<70 Prüfbuch-Nummer PB 082 PB 083 Verordnung (EU) 2015/1187 SP Dual compact Energieeffizienzklasse des Heizkessels Energieeffizienzindex EEI des Heizkessels Raumheizungs-Jahresnutzungsgrad ηs Energieeffizienzindex EEI Verbund Kessel und Regler Energieeffizienzklasse Verbund Kessel und Regler M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 21 1. Die Emissionen von Staub, gasförmigen organischen Verbindungen, Kohlenmonoxid und Stickstoffoxiden werden in standardisierter Form bezogen auf trockenes Rauchgas mit einem Sauerstoffgehalt von 10 % und unter Normbedingungen bei 0°C und 1013 Millibar angegeben M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 22: Daten Zur Auslegung Des Abgassystems
-Volumskonzentration bei Nennlast / Teillast 10,8 / 10,8 (Pelletsbetrieb) Abgasmassenstrom bei Nennlast kg/s 0,010 0,013 Abgasmassenstrom bei Teillast kg/s 0,006 0,007 Mindest-Förderdruck bei Nennlast mbar 0,08 Mindest-Förderdruck bei Teillast mbar 0,08 Maximal zulässiger Förderdruck mbar Abgasrohrdurchmesser M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 23: Externes Saugmodul
Technik | 4 4.4 Externes Saugmodul Maß Benennung Einheit Baugröße 1 Baugröße 2 Länge Saugmodul Breite Saugmodul Höhe Saugmodul Gesamthöhe inkl. Schlauchanschluss Anschluss Rückluftleitung (Leitung zur Absaugstelle) Anschluss Rückluftleitung (Leitung zum Kessel) M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 24: Transport Und Lagerung
Pelletseinheit 5.2 Zwischenlagerung Erfolgt die Montage zu einem späteren Zeitpunkt: r Komponenten an geschütztem Ort staubfrei und trocken lagern Ä Feuchtigkeit und Frost können zu Beschädigungen an Komponenten, insbesondere der elektrischen Bauteile führen! M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 25: Einbringung
Kann die Pelletseinheit nicht auf der Palette eingebracht werden: r Kartonage entfernen und Pelletseinheit von Palette demontieren Ü "Pelletseinheit von Palette demontieren" [} 27] Einbringung mit Kran r Kranhaken am Anschlagpunkt ordnungsgemäß befestigen und Kessel einbringen M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 26: Positionierung Am Aufstellungsort
Holzschrauben lösen und Klemmwinkeln abnehmen r Kessel mit Hubwagen oder ähnlicher Hubvorrichtung mit entsprechender Tragkraft anheben und die unteren Streben der Palette entfernen r Kessel zur vorgesehenen Position am Aufstellungsort transportieren Ä Ü "Positionierung am Aufstellungsort" [} 26] M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 27: Pelletseinheit Von Palette Demontieren
Deckel etwas nach hinten schieben und nach oben abnehmen r Schrauben an der Oberseite des Seitenteils lösen und Seitenteil wegheben r Schrauben an der Oberseite des Rückenteils lösen und Rückenteil wegheben r Isoliertür öffnen und Blende am oberen Scharnier demontieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 28: Bedienungs- Und Wartungsbereiche Der Anlage
▪ Regionale Vorgaben zu notwendigen Wartungsbereichen für die Kaminüberprüfung sind zusätzlich zu den angegebenen Abständen einzuhalten! ▪ Bei der Aufstellung der Anlage die jeweils gültigen Normen und Verordnungen beachten! ▪ Zusätzlich Normen für Schallschutz beachten! (ÖNORM H 5190 - Schallschutztechnische Maßnahmen) M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 29 800 mm 500 mm 815 mm 400 mm 500 mm / 200 mm 500 mm 1. Wartungen am Wärmetauscher des Kessels nur von vorne möglich 2. Wartungsbereich zum Ausbau der WOS-Federn nach oben M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 30: Montage
Bohrmaschine oder Akkuschrauber mit Torx Bit-Satz r Trittleiter 6.2 Mitgeliefertes Zubehör Reinigungsbürste 30 x 20 x 90 Ascheschaufel Reinigungsbürste Ø 54 x 1350 Haken Schürgerät mit Halterung Schlüssel für Türbeschläge Ascheschale mit Halterung Steckschlüssel SW 13 M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 31: Montageübersicht Pelletseinheit
Seitenteil rechts Arretierbolzen M8 Stellfuß Luftansaugschlauch Saugmodul Schutzkappe Unterteil Saugmodul inkl. Saugturbine Schallschutzdübel Ø 12 x 45 Deckel Saugmodul WOS-Antrieb (optional) Zugfeder WOS-Welle Rohrklappstecker Konsole mit WOS-Antrieb Federstecker Ø 1,6 mm WOS-Blende Abdeckung WOS-Antrieb M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 32: Montageübersicht S1 Turbo (F)
6 | Montage 6.4 Montageübersicht S1 Turbo (F) M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 33 Blende Pelletsflansch Wärmedämmung Wendekammerdeckel Bodenisolierung Regelungsabdeckung Isoliertürlagerung Deckel Drehmomentstütze Stellmotor Buchse Abgasfühler Stellmotor Abgasfühler Blende Luftregelung Flügelschraube Abgasfühler Isoliertür Buchse Lambdasonde Türstift Adapter Lambdasonde Bedienteil 7“ Touch Lambdasonde 1. Bei Scheitholzkessel mit Pelletsflansch M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 34: Vor Der Montage
Bügel (A) etwas anheben und Wellensicherung herausziehen r Scharnierbolzen oben und unten herausnehmen und Fülltür abnehmen r Verschlussblech und Scharnier demontieren Ä Dazu Spannexzenter und Sicherungsmuttern lösen r Verschlussblech und Scharnier auf der anderen Seite wieder montieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 35 Wellensicherungen am Scharnierbolzen aufschieben HINWEIS! Wenn die Türanschläge gewechselt wurden, müssen die Türen auf Dichtheit geprüft und gegebenenfalls neu eingestellt werden. Ü "Dichtheit der Türen prüfen" [} 36] Ü "Türen einstellen" [} 37] M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 36: Dichtheit Der Türen Prüfen
Anpressdruck am Spannexzenter vergrößern: Ü "Türen einstellen" [} 37] r Dichtheit nach Einstellen der Türen erneut prüfen r Die gleiche Vorgehensweise an der Seite des Türanschlags im unteren Bereich und an der Seite des Türgriffs wiederholen M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 37: Türen Einstellen
Tür schließen r Wenn sich die Tür nicht schließen lässt, die Spannexzenter etwas nach vorne bewegen Ä Achtung: Beide Spannexzenter (oben und unten) müssen gleichermaßen eingestellt werden! r Sicherungsmuttern M8 wieder fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 38: Scheitholzkessel Montieren
WICHTIG: Einzelne Teile der Kesselisolierung sind mit einer Schutzfolie versehen. Diese ist unmittelbar vor der Montage zu entfernen! r Bodenisolierung von vorne unter Kessel schieben r Wärmedämmung um Saugzuggehäuse wickeln Ä Ausnehmungen für Saugzuggebläse und Lambdasonde beachten M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 39 Hintere Wärmedämmung an der Rückwand positionieren und mit Spannfedern am Kessel fixieren Türanschlag rechts Türanschlag links r Bolzen und Mutter wie abgebildet am mitgelieferten Türlagerblech einschrauben r Komplettes Türlager am Kesselboden auflegen und mit zwei Schrauben von unten fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact...
- Seite 40 Rechteckige Wärmedämmung (A) aus rechtem Seitenteil entfernen r Rechtes Seitenteil an den seitlichen Laschen (B) am Kesselboden einfädeln r Seitenteil mit Haltebügel am Kessel fixieren Ä Schrauben nur locker eindrehen, um Seitenteil später ausrichten zu können M1820921_de | Montageanleitung Kombikessel SP Dual compact...
- Seite 41 Saugzugblenden am Rückenteil fixieren r Bedienteil mit Schraubenköpfen an den Ausschnitten der Seitenteile einhängen r Distanzblech unter Bedienteil einschieben r Distanzblech samt Bedienteil mit zwei Schrauben am Seitenteil fixieren r Beide Schrauben an den Ausschnitten festziehen M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 42: Luftregelung Montieren
Stellmotor auf Welle stecken und Drehmomentstütze mit zwei Schrauben fixieren r Kabel des Stellmotors über Kabelkanal im rechten Seitenteil nach oben verlegen r Blende der Luftregelung mit vier Schrauben fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 43: Wos-Hebel Montieren
WOS-Hebel in Welle einschrauben und an der abgeflachten Stelle mit Schraubenschlüssel festdrehen 6.6.5 Antrieb des automatischen WOS montieren (optional) r Schrauben etwas lockern und Blende am Seitenteil aushängen r Anschlag des WOS-Hebels hinter Bedienteil demontieren Ä Anschlag wird nicht mehr benötigt! M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 44 Kabel des WOS-Antriebs und der WOS-Überwachung an der Zugentlastung (A) mit Kabelbinder fixieren r Rohrklappstecker am WOS-Gestänge demontieren und WOS-Hebel nach vorne herausziehen r Stattdessen mitgelieferten WOS-Hebel in WOS-Gestänge schieben und mit Rohrklappstecker fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact...
- Seite 45 WOS-Feder am Haken des Gestänges und an der Oberseite des Seitenteils einhängen r Reinigungsdeckel am Kessel aufsetzen und mit Steckschlüssel fixieren r WOS-Blende an der seitlichen Öffnung montieren r Vordere Blende an den Schraubenköpfen einfädeln und Schrauben festziehen M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 46: Isoliertür Montieren
Abstand zwischen Isoliertür und Bedienteil links und rechts messen Ä Beide Abstände müssen ident sein! Ä Bei Bedarf Seitenteile an den Haltebügeln ausrichten r Bei korrekter Einstellung Schrauben an den Haltebügeln festziehen r Runde Ausschnitte in vorderer Blende mit Kunststoffstopfen schließen M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 47 Montage | 6 r Bei automatischem WOS: Abdeckung an der WOS-Konsole montieren r Wärmedämmung wie dargestellt am Kessel auflegen Ä Bei automatischem WOS: Wärmedämmung im Bereich der WOS-Abdeckung (A) entlang der Vorstanzung abtrennen M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 48: Regelungskasten Montieren
Abgasfühler (5) in Messingbuchse so einschieben, dass noch ca. 20 mm aus der Hülse ragen und Position mit Flügelschraube fixieren r Kesselfühler und STB-Kapillar mit Andruckfeder (6) in eingeschweißte Tauchhülse bei Kesselvorlauf schieben HINWEIS! Thermische Ablaufsicherung ist nicht im Lieferumfang enthalten! M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 49: Saugzugkabel Anstecken
Fühler und Metallschlauch-Ummantelung in Tauchhülse schieben und mit Schlitzschraube sichern 6.6.9 Saugzugkabel anstecken r Saugzugkabel über Kabelkanal durch den runden Ausschnitt im Rückenteil zum Saugzug verlegen r Beide Saugzugkabel anstecken und mit Kabelbinder fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 50: Pelletseinheit Montieren
Mitgeliefertes Einhängeblech mit Flanschausnehmung wie abgebildet montieren r Abdeckblech und Wärmedämmung am Flansch des Scheitholzkessels demontieren r Vorstanzungen (A und B) am Seitenteil vollständig eindrücken bzw. entfernen r Blinddeckel am Flansch demontieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 51 Ä Der Querschnitt des Durchbrandkanals darf von Dichtung nicht verlegt werden r Vier Einstellschrauben (gelb verzinkt) am Flansch vollständig einschrauben Ä Einstellschrauben dienen später als Anschlag zum Einstellen der Spaltmaße WICHTIG: Flanschdichtung wird trotz vorstehender Einstellschrauben ausreichend gepresst! M1820921_de | Montageanleitung Kombikessel SP Dual compact...
- Seite 52 Kante am Isolierdeckel des Scheitholzkessels parallel verläuft r Pelletseinheit mit vier Sechskantschrauben M8 x 40 (B) am Flansch des Scheitholzkessels fixieren r Nach dem Verschrauben auf ein gleichmäßiges Spaltmaß (C) zwischen Isolierung des Scheitholzkessel und der Pelletseinheit achten M1820921_de | Montageanleitung Kombikessel SP Dual compact...
- Seite 53 Untere Einstellschrauben (A) lockern und Flanschverschraubungen (B) nachziehen, bis gleichmäßiges Spaltmaß oben und unten entsteht r Nochmals alle Verschraubungen (A und B) festziehen r Grundrahmen der Pelletseinheit vorne und hinten mit zwei Schrauben inkl. Beilagscheiben am Scheitholzkessel fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 54: Luftanschluss Montieren
6.7.3 Verkleidung der Pelletseinheit montieren r Brennkammerdeckel montieren Ä Mitgelieferten Steckschlüssel verwenden r Blende des Brennkammerdeckels an den Bolzen (A) einhängen und Blende hochklappen r Isoliertür an den Bolzen einhängen r Blende am oberen Scharnier montieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 55 Ä Beim Öffnen der Blende dabei die Haltekraft des Magneten überwinden r Verschraubung am Einstellwinkel lockern und Spaltmaße korrigieren Ä Obere Schrauben (A) zum Einstellen der Spaltmaße in der Höhe Ä Vordere Schraube (B) zum Einstellen des Spaltmaßes an der Oberkante M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 56: Austragsystem Anschließen
Rückluftleitung montieren Ä Wird das Saugmodul in einem Abstand von maximal 2 m zum Kessel positioniert, kann die Versorgungsleitung steckerfertig verwendet werden. Bei größeren Abständen ist die Versorgungsleitung vor Ort entsprechend zu verlängern M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 57 (Position 1) mit Schlauchklemme fixieren r Zweiten Teil der Rückluftleitung an der Unterdruck-Seite (Position 2) mit Schlauchklemme fixieren und zum Kessel verlegen HINWEIS! Beim Anschluss der Leitungen auf Potentialausgleich achten, Ü "Montagehinweise für Schlauchleitungen" [} 59] M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 58: Schlauchleitungen Anschließen
Saug- und Rückluftleitung an der Pelletseinheit angeschlossen werden An der Rückseite der Pelletseinheit: r Rückluftleitung (A) zum linken Anschluss verlegen r Saugleitung (B) zum rechten Anschluss verlegen HINWEIS! Beim Anschluss der Schlauchleitungen auf den Potentialausgleich gemäß Montageanleitung des Austragsystems achten! M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 59: Montagehinweise Für Schlauchleitungen
▪ Die Saugleitung zum Kessel muss aus einem Stück sein ▪ Die Rückluftleitung darf aus mehreren Stücken bestehen, es muss jedoch ein durchgehender Potentialausgleich hergestellt sein ▪ Bei Anlagen ab 35kW werden aufgrund der erhöhten Belastung nur Saugschläuche mit PU-Inlet empfohlen M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 60 Ä Darauf achten, dass Kontakt zwischen Erdungslitze und Anschluss hergestellt ist. Bei Bedarf Lackierung an betroffener Stelle entfernen Ä TIPP: Bei Schwergängigkeit beim Aufstecken Anschlüsse leicht mit Wasser befeuchten (kein Schmierfett verwenden!) r Schlauchleitung mit Schlauchklemme fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 61: Hydraulischer Anschluss
Pelletseinheit (C) bzw. am Rücklauf des Scheitholzkessels (A) dicht einschrauben r Rohrverbindungsstück wie abgebildet einfädeln und bei den Verschraubungen montieren Ä Mitgelieferte Dichtungen beilegen! r Blende an den Schraubenköpfen einhängen und Schrauben fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 62 ▪ Der Einbau sollte vorzugsweise in der Rücklaufleitung erfolgen. Dabei sind die Einbauanweisungen des Herstellers zu beachten Empfehlung für den Einbau einer Kontrollmöglichkeit (z.B. Thermometer) Interne Rohrverbindung ▪ Vorlauf Pelletseinheit zu Rücklauf Scheitholzkessel (im Lieferumfang enthalten) M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 63: Elektrischer Anschluss
Ä Arbeiten an elektrischen Komponenten durch Unbefugte ist verboten Stecker vorbereiten Manche Komponenten sind steckerfertig ausgeführt, wobei das Kabel an der Steckerfahne mit Kabelbinder fixiert ist. r Kabelbinder an der Steckerfahne entfernen r Einzelne Adern mit Kabelbinder (A) zusammenbinden M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 64: Platinenübersicht
6 | Montage 6.10.1 Platinenübersicht Pos. Bezeichnung Pos. Bezeichnung Geräteanschluss-Klemme Service-Schnittstelle Hauptschalter Kernmodul Netzanschluss-Stecker Rücklaufmischermodul (optional) Sicherheitstemperaturbegrenzer STB Hydraulikmodul Pos. Bezeichnung Pos. Bezeichnung Digitalmodul Pelletmodul Pelletmodul-Erweiterung M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 65: Komponenten Des Scheitholzkessels Anschließen
KM-29 (Netz) KM-08 (Kombiantrieb) KM-28 5V/P3 (Pumpe 1) KM-09 (Verriegelung) KM-10 (STB) KM-27 KM-11 (Saugzug) (NOT-HALT) KM-02 Kesseldisplay KM-15 Abgasfühler KM-07 Stellmotor KM-16 Türkontaktschalter KM-10 Sicherheitstemperatur- KM-25 Kesselfühler begrenzer KM-13 Lambdasonde KM-27 Saugzug M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 66: Komponenten Der Pelletseinheit Anschließen
Schrauben inkl. Kontaktscheiben des Regelungskastens lösen und Regelungsabdeckung abnehmen r Isoliertür der Pelletseinheit öffnen und dahinterliegende Blende entfernen r Kabel durch vorgestanzte Öffnung (A) zum Regelungskasten des Scheitholzkessels verlegen und an den Platinen anstecken: M1820921_de | Montageanleitung Kombikessel SP Dual compact... - Seite 67 KM-30 KM-07 (Mischer 2) (Luftklappe) 5V/P3 KM-29 (Netz) KM-08 (Kombiantrieb) KM-28 5V/P3 (Pumpe 1) KM-09 (Verriegelung) KM-10 (STB) KM-27 KM-11 (Saugzug) (NOT-HALT) KM-08 Primärluft KM-17 WOS-Überwachung (bei automatischem WOS) KM-09 Verriegelung KM-18 Temperaturfühler M1820921_de | Montageanleitung Kombikessel SP Dual compact...
- Seite 68 (bei automatischem des externen WOS) Saugmoduls Hydraulikmodul: End-Jumper Hydraulikmodul HY-01 HY-02 FRHYU22 (Bus) Netzsicherung Moduladresse HY-03 / HY-04 HY-13 HY-14 HY-15 (Pumpe _.1) (Pumpe _.2) (Netz) (Bus) HY-01 Bus-Verbindung oder (alternativ am Rücklaufmischermodul) HY-02 M1820921_de | Montageanleitung Kombikessel SP Dual compact...
-
Seite 69: Potentialausgleich
Spannungsversorgung: Netz r Spannungsversorgung der Pelletseinheit am Klemmblock des Scheitholzkessels anschließen HINWEIS! Weitere Informationen in der zugehörigen Dokumentation der Kesselregelung beachten! 6.10.4 Potentialausgleich r Potentialausgleich am Kesselboden entsprechend den gültigen Normen und Vorschriften durchführen! M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 70: Abschließende Arbeiten
Wärmedämmungen am Wendekammerdeckel und Reinigungsdeckel auflegen r Oberen Deckel auflegen r Seitenteil an den Laschen (A) einfädeln und an der Oberseite fixieren r Rückenteil an der Unterseite (B) einfädeln und an der Oberseite fixieren M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 71: Kesselaufkleber Positionieren
Isoliertür schließen 6.11.1 Kesselaufkleber positionieren r Schutzfolie des Aufklebers abziehen r Trägerfolie mit Schrift „SP DUAL COMPACT“ an linker und oberer Kante der Isoliertür ausrichten und blasenfrei aufkleben r Durch mehrmaliges Wischen über Aufkleber Schrift auf Isoliertür kleben r Transparente Trägerfolie vorsichtig abziehen... -
Seite 72: Typenschild Aufkleben
Bei Verwendung der optional erhältlichen Wärmedämmung von Fröling GesmbH folgende Schritte beachten: r Halbschalen der Wärmedämmung auf Länge anpassen und um Verbindungsleitung legen r Öffnung für Zugänglichkeit zu Messöffnung schaffen r Schutzfolien an den überstehenden Laschen abziehen r Halbschalen miteinander verkleben M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 73: Halterung Für Zubehör Montieren
Montage | 6 6.11.4 Halterung für Zubehör montieren r Halterung mit geeignetem Montagematerial an Wand in Kesselnähe montieren r Zubehör an Halterung aufhängen M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 74: Inbetriebnahme
Sämtliche Blindstopfen (z.B. Entleerung) auf Dichtheit prüfen r Antriebe und Stellmotoren auf Funktion und Drehrichtung prüfen r Türkontaktschalter auf Funktion prüfen HINWEIS! Digitale und analoge Ein- und Ausgänge prüfen - siehe Bedienungsanleitung der Kesselregelung! M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 75: Erstinbetriebnahme
▪ trockenen Untergrund schaffen, möglichst mit Luftzutritt (Rundholz, Paletten, etc. unterlegen) ▪ gespaltenes Holz stapeln und witterungsgeschützt lagern ▪ falls möglich, den Tagesverbrauch an Brennstoff in beheizten Räumen (z. B. im Aufstellraum der Feuerung) bevorraten (Brennstoffvorwärmung!) M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 76: Bedingt Zulässige Brennstoffe
▪ Beim Verbrennen von Holzbriketts kann es trotz der Einstellungen für trockenen Brennstoff zu Problemen in der Verbrennung kommen. In dem Fall sind Nachbesserungen durch fachkundiges Personal notwendig. Kontaktieren Sie hierfür den Fröling Werkskundendienst oder Ihren Installateur! M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 77: Unzulässige Brennstoffe
Beim Aufheizen mit zu großer Leistung kann es durch zu schnelles Austrocknen zu Rissen an der Brennkammer kommen! Daher gilt beim ersten Anheizen des Kessels: r Erstinbetriebnahme des Scheitholzkessels mit geringer Brennstoffmenge durchführen M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 78: Außerbetriebnahme
8.3 Entsorgung r Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen r Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden r Die Brennkammer ist als Bauschutt zu entsorgen M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 79: Anhang
Anhang | 9 9 Anhang 9.1 Druckgeräteverordnung M1820921_de | Montageanleitung Kombikessel SP Dual compact... -
Seite 80: Adresse Des Herstellers
Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...
